Гидроцилиндр, крышка (флаил) — HITACHI FV30

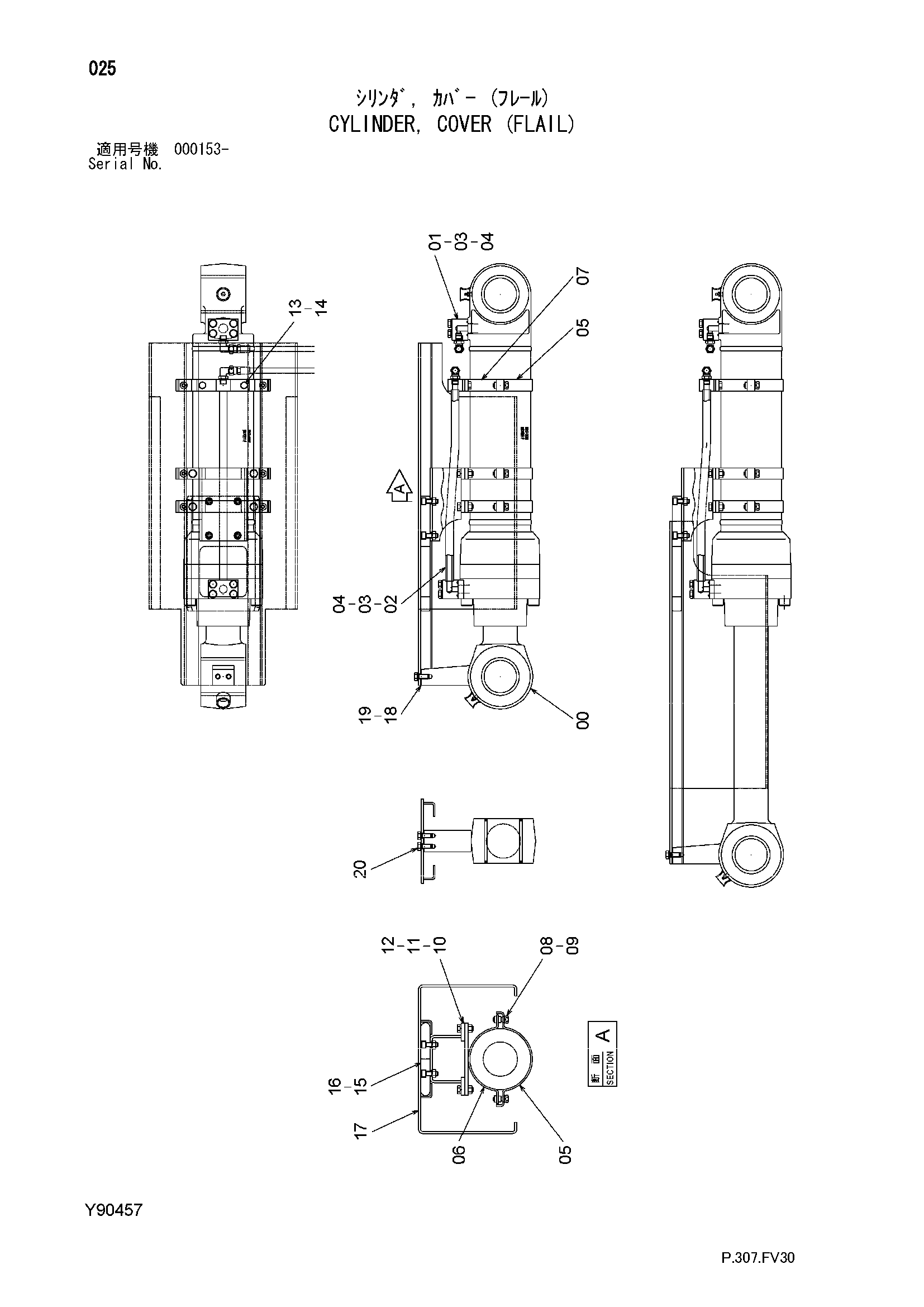

Заводская схема «Гидроцилиндр, крышка (флаил)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y30768 | Гидроцилиндр | 1 |
| 01 | Y30765 | Блок | 1 |
| 02 | Y30770 | Трубка | 1 |
| 03 | A811035 | Уплотнительное кольцо | 2 |
| 04 | J011265 | Болт с шайбой | 8 |
| 05 | Y30779 | Хомут | 3 |
| 06 | Y30766 | Хомут | 2 |
| 07 | Y30771 | Хомут | 1 |
| 08 | J011035 | Болт с шайбой | 6 |
| 09 | 4114402 | Шайба | 6 |
| 10 | Y30767 | Кронштейн | 1 |
| 11 | J011235 | Болт с шайбой | 4 |
| 12 | J950012 | Гайка | 4 |
| 13 | J011030 | Болт с шайбой | 2 |
| 14 | J950010 | Гайка | 2 |
| 15 | Y41175 | Направляющая | 1 |
| 16 | M341236 | Болт с внутренним шестигранником | 4 |
| 17 | Y30703 | Крышка | 1 |
| 18 | Y41173 | Упорная пластина 1.0mm | 2 |
| 19 | Y41174 | Упорная пластина 0.5mm | 3 |
| 20 | J011230 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
