Крышка (передний) — HITACHI FV30

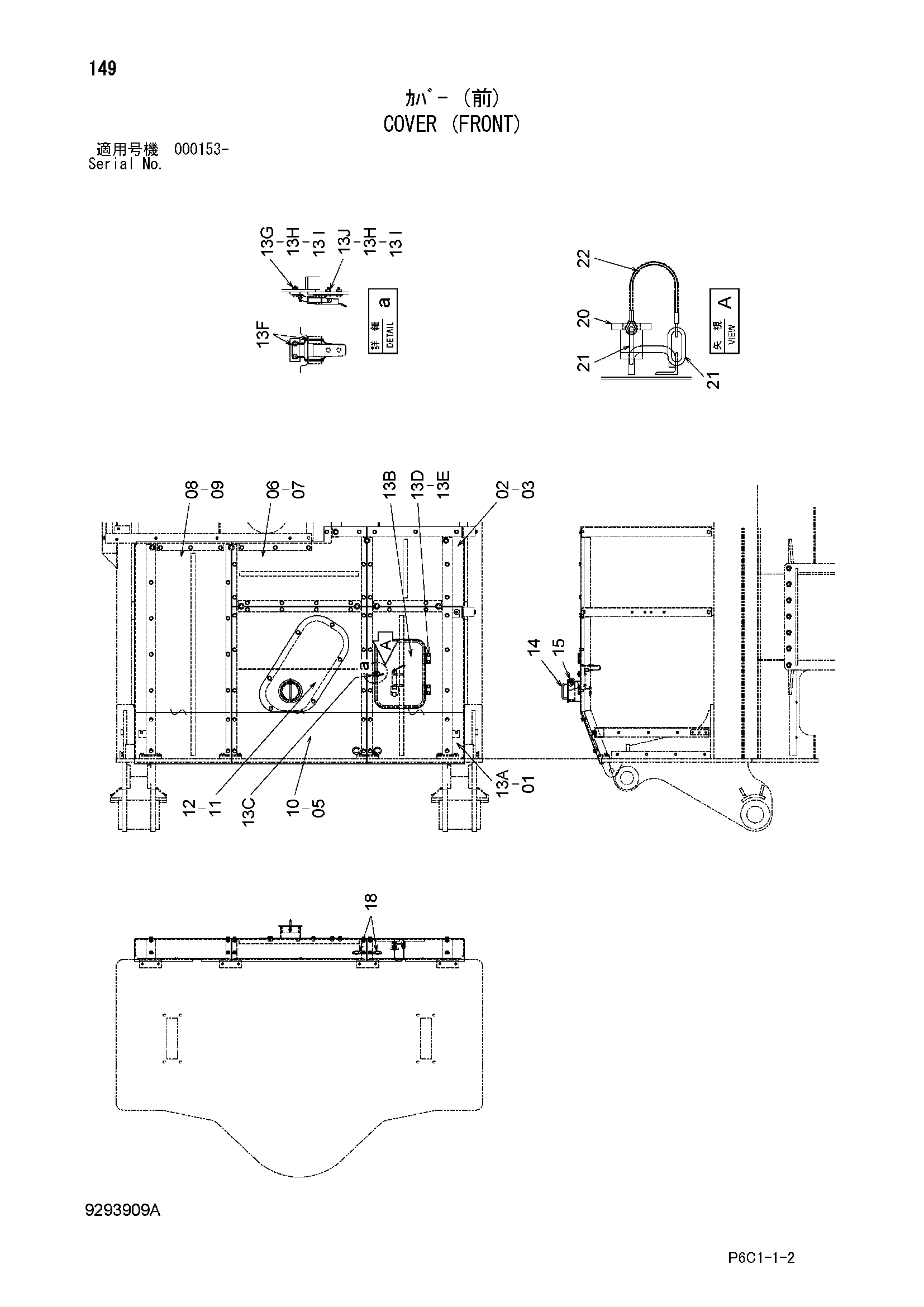

Заводская схема «Крышка (передний)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J281230 | Болт с шайбой | 12 |
| 01A | J901230 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 02 | 8106192 | Крышка | 1 |
| 03 | J281230 | Болт с шайбой | 9 |
| 03A | J901230 | Болт | 1 |
| 03B | 4249324 | Шайба | 1 |
| 05 | J281230 | Болт с шайбой | 14 |
| 05A | J901230 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 06 | 8106193 | Крышка | 1 |
| 07 | J281230 | Болт с шайбой | 13 |
| 07A | J901230 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 08 | 7055399 | Крышка | 1 |
| 09 | J281230 | Болт с шайбой | 15 |
| 09A | J901230 | Болт | 1 |
| 09B | 4249324 | Шайба | 1 |
| 10 | 7055398 | Крышка | 1 |
| 11 | 8114738 | Крышка | 1 |
| 12 | J271025 | Болт с шайбой | 6 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 9294917 | Крышка в сборе | 1 |
| 13A | 7055397 | Крышка | 1 |
| 13B | 7054400 | Крышка | 1 |
| 13C | 4689755 | Пластина | 1 |
| 13D | J222010 | Шайба | 4 |
| 13E | J950010 | Гайка | 4 |
| 13F | 4689730 | Замок | 1 |
| 13G | M430313 | Винт | 2 |
| 13H | A590103 | Плоская шайба | 4 |
| 13I | M500303 | Гайка | 4 |
| 13J | M430310 | Винт | 2 |
| 14 | 8108342 | Крышка | 1 |
| 15 | M570010 | Гайка винг | 1 |
| 18 | 4210485 | Резиновая втулка | 2 |
| 20 | 9769753 | Гаечный ключ | 1 |
| 21 | 4322870 | Зажим | 2 |
| 22 | 4347200 | Провод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
