Верхний защита в сборе — HITACHI FV30

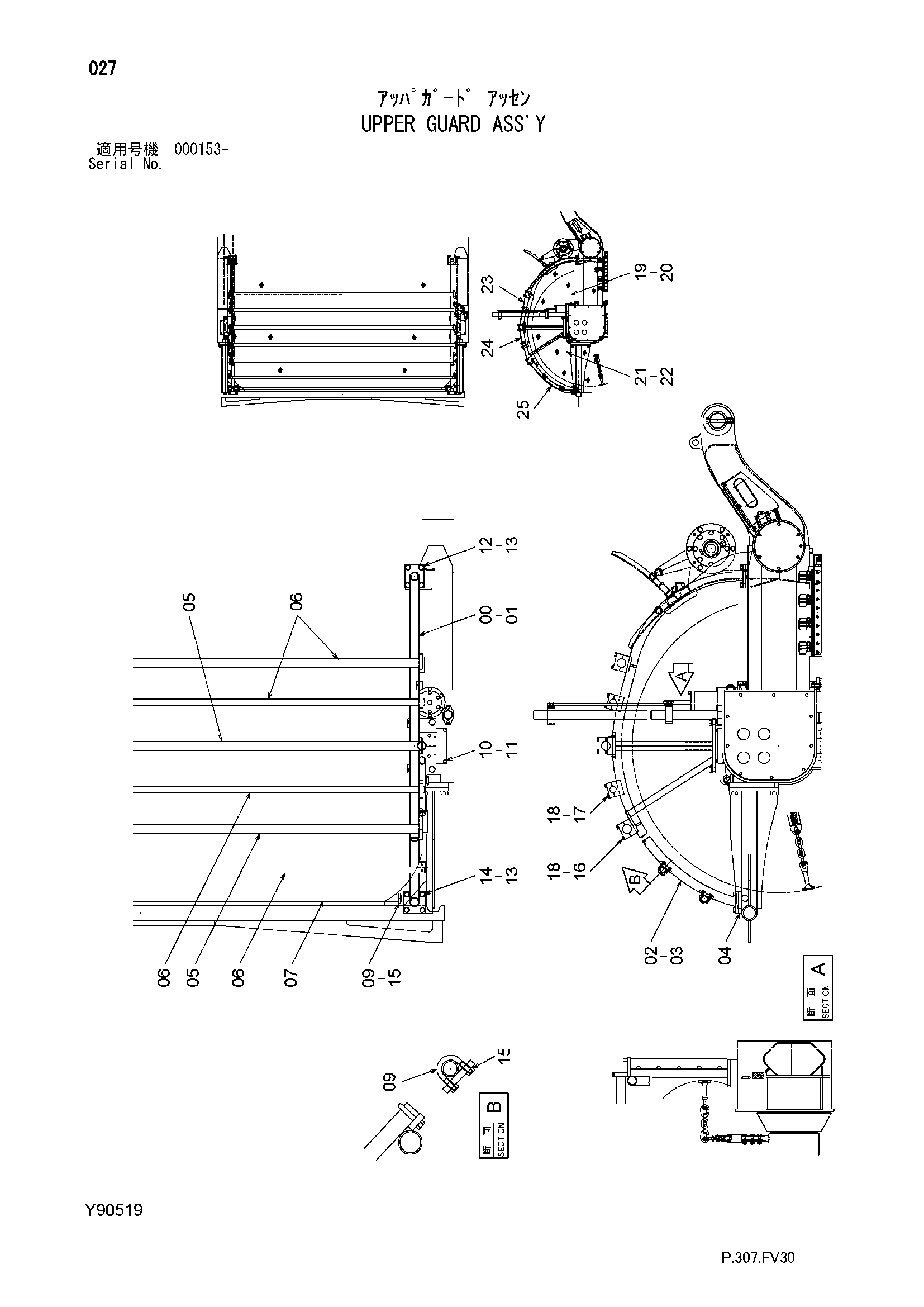

Заводская схема «Верхний защита в сборе» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y20151 | Рама(левый) | 1 |
| 01 | Y20152 | Рама(правый) | 1 |
| 02 | Y20149 | Защита рама(левый) | 1 |
| 03 | Y20150 | Защита рама(правый) | 1 |
| 04 | Y41311 | Седло винта | 2 |
| 05 | Y41094 | Трубка | 3 |
| 06 | Y41095 | Трубка | 4 |
| 07 | Y41316 | Трубка | 1 |
| 09 | Y41314 | У-болт | 6 |
| 10 | J932460 | Болт | 8 |
| 11 | A590924 | Пружинная шайба | 8 |
| 12 | J932040 | Болт | 8 |
| 13 | A590920 | Пружинная шайба | 16 |
| 14 | J932045 | Болт | 8 |
| 15 | J950012 | Гайка | 12 |
| 16 | J901470 | Болт | 12 |
| 17 | J901460 | Болт | 8 |
| 18 | A590914 | Пружинная шайба | 20 |
| 19 | Y30852 | Лист | 1 |
| 20 | Y30853 | Лист | 1 |
| 21 | Y30854 | Лист | 1 |
| 22 | Y30855 | Лист | 1 |
| 23 | Y30856 | Лист | 1 |
| 24 | Y30857 | Лист | 1 |
| 25 | Y30858 | Лист | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
