Основные гидролинии (1) — HITACHI FV30

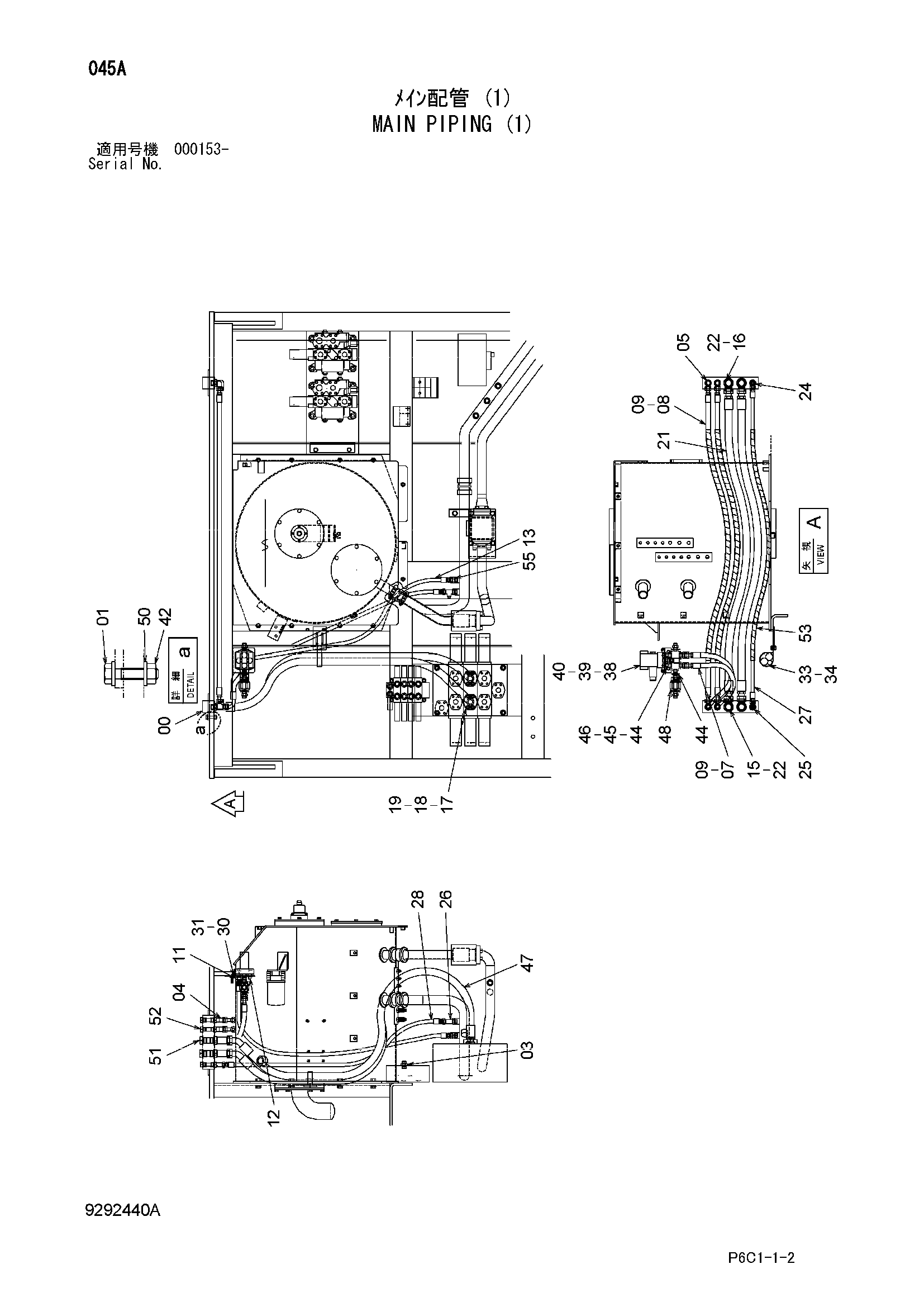

Заводская схема «Основные гидролинии (1)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8104260 | Блок | 2 |
| 01 | J271250 | Болт с шайбой | 8 |
| 01A | J901250 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | A853144 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A853444 | Тройник | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A853344 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4365778 | Шланг | 2 |
| 08 | 4214433 | Шланг | 2 |
| 09 | 4138938 | Уплотнительное кольцо | 8 |
| 11 | 4154653 | Адаптер | 1 |
| 12 | 94-2024 | Пробка | 1 |
| 13 | 4229831 | Шланг | 1 |
| 15 | A853488 | Тройник | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | A853388 | Угловой штуцер | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4085560 | Разъёмный фланец | 4 |
| 18 | J781240 | Болт с внутренним шестигранником | 8 |
| 19 | 966993 | Уплотнительное кольцо | 2 |
| 21 | 4270575 | Шланг | 2 |
| 22 | 4187328 | Уплотнительное кольцо | 6 |
| 24 | A852344 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | A852444 | Тройник | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4303003 | Тройник | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4327899 | Шланг | 1 |
| 28 | 4304474 | Шланг | 1 |
| 30 | 4659086 | Кронштейн | 1 |
| 31 | J271025 | Болт с шайбой | 2 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4204136 | Зажим | 1 |
| 34 | J271020 | Болт с шайбой | 1 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 38 | 4652406 | Электромагнитный клапан | 1 |
| 39 | J780620 | Болт с внутренним шестигранником | 2 |
| 40 | M500605 | Гайка | 2 |
| 42 | J950012 | Гайка | 8 |
| 44 | 94-1703 | Адаптер | 3 |
| 45 | 94-0662 | Тройник | 2 |
| 46 | 4274507 | Адаптер | 4 |
| 47 | 4663500 | Шланг | 2 |
| 48 | 4146466 | Клапан словретурн | 1 |
| 50 | J222012 | Шайба | 8 |
| 51 | A885008 | Пробка | 4 |
| 51A | 4506429 | Уплотнительное кольцо | 1 |
| 52 | A885004 | Пробка | 6 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | 4327293 | Защитный кожух | 9 |
| 55 | A852144 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
