Пилотные гидролинии (3) — HITACHI FV30

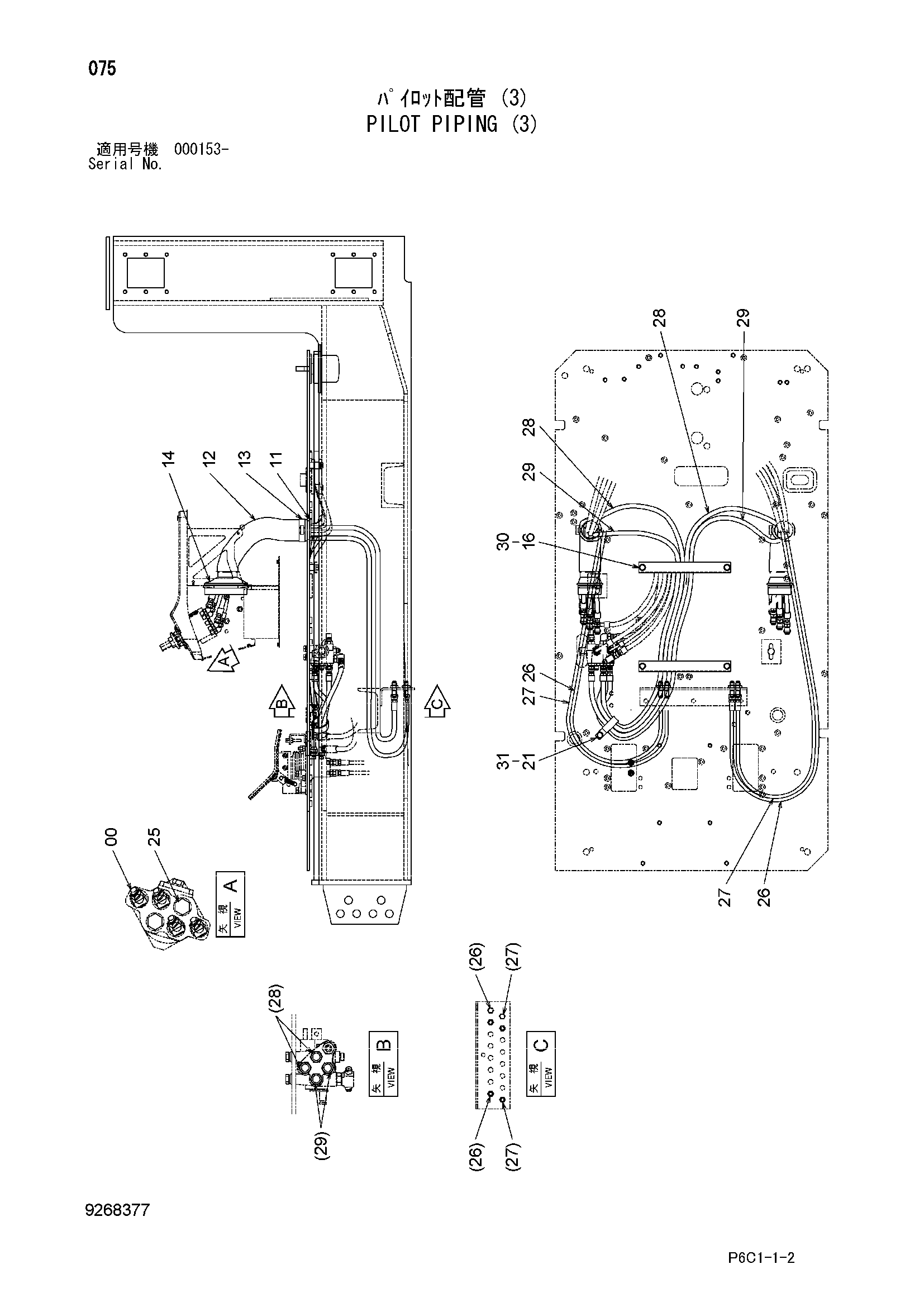

Заводская схема «Пилотные гидролинии (3)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852223 | Угловой штуцер | 8 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 3079728 | Втулка | 2 |
| 12 | 4351175 | Шланг | 2 |
| 13 | 4351774 | Хомут провод | 2 |
| 14 | 2045998 | Резиновая втулка | 2 |
| 16 | 4341877 | Хомут шланга | 2 |
| 21 | 4190265 | Зажим | 1 |
| 25 | A885002 | Пробка | 4 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4453083 | Шланг | 2 |
| 27 | 4478026 | Шланг | 2 |
| 28 | 4478030 | Шланг | 2 |
| 29 | 4668691 | Шланг | 2 |
| 30 | J271020 | Болт с шайбой | 4 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J271020 | Болт с шайбой | 1 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
