Основные гидролинии (2) — HITACHI FV30

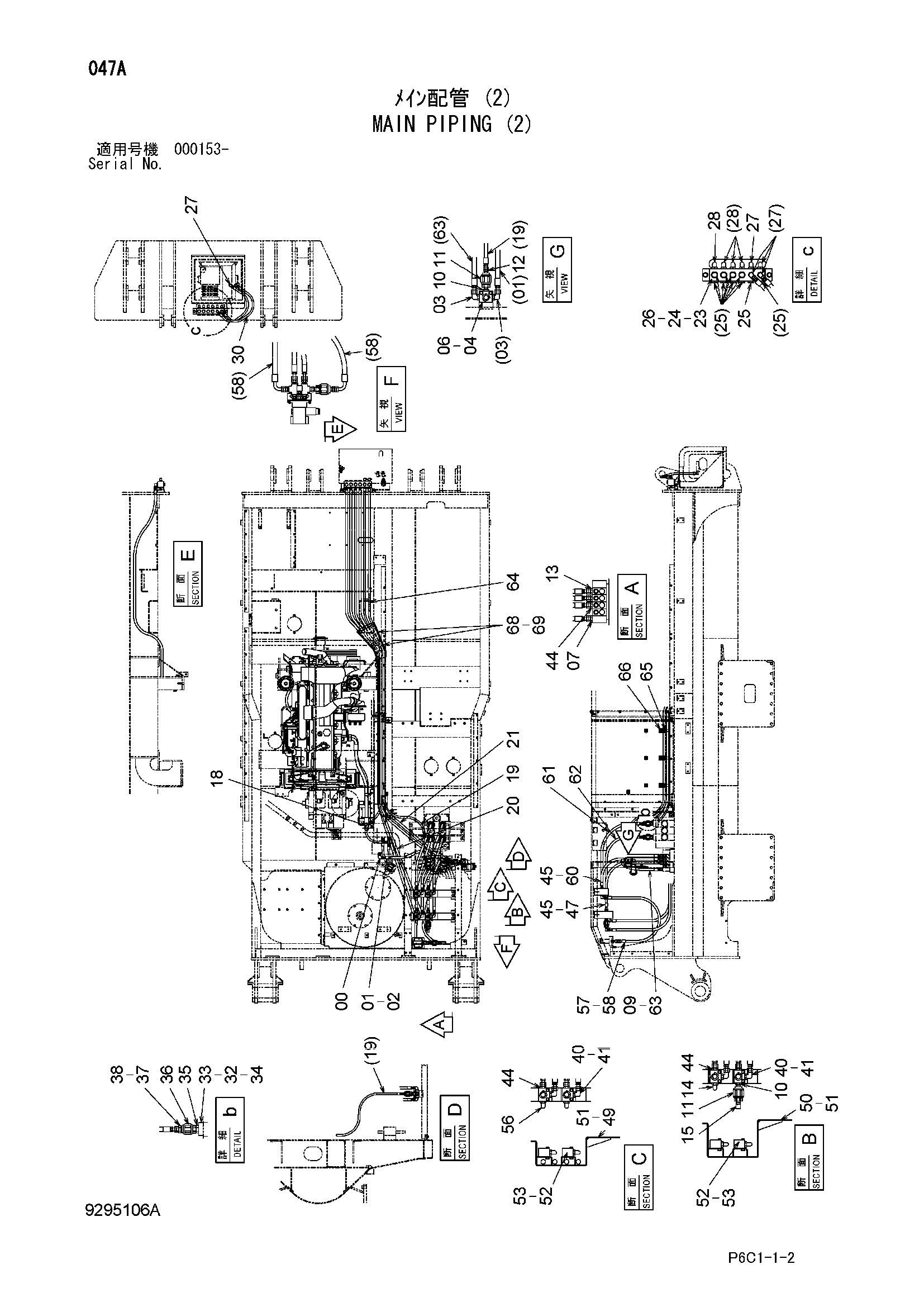

Заводская схема «Основные гидролинии (2)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853364 | Угловой штуцер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4312290 | Шланг | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 2 |
| 03 | A853344 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4340948 | Клапан селектор | 1 |
| 06 | J260860 | Болт с шайбой | 2 |
| 06A | J900860 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | A853144 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 2 |
| 10 | 4234652 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4146466 | Клапан словретурн | 2 |
| 12 | 4215651 | Адаптер | 1 |
| 13 | A853144 | Адаптер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A853344 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4274178 | Угловой штуцер | 1 |
| 18 | 4407355 | Шланг | 1 |
| 19 | 4343799 | Шланг | 1 |
| 20 | 4689936 | Шланг | 2 |
| 21 | 4689937 | Шланг | 2 |
| 23 | 3114417 | Блок | 1 |
| 24 | 4689879 | Кронштейн | 1 |
| 25 | A885004 | Пробка | 10 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | J271225 | Болт с шайбой | 4 |
| 26A | J901225 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | A852343 | Угловой штуцер | 6 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | A853344 | Угловой штуцер | 4 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4305226 | Шланг | 2 |
| 32 | 966993 | Уплотнительное кольцо | 4 |
| 33 | 4660984 | Фланец | 4 |
| 34 | J781240 | Болт с внутренним шестигранником | 16 |
| 35 | 4222089 | Адаптер | 4 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4146466 | Клапан словретурн | 4 |
| 37 | 4274507 | Адаптер | 4 |
| 38 | 4138938 | Уплотнительное кольцо | 4 |
| 40 | A853344 | Угловой штуцер | 4 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4138938 | Уплотнительное кольцо | 4 |
| 44 | A853144 | Адаптер | 8 |
| 44A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 4138938 | Уплотнительное кольцо | 8 |
| 47 | 4312290 | Шланг | 2 |
| 49 | 8115008 | Кронштейн | 1 |
| 50 | 8115009 | Кронштейн | 1 |
| 51 | J271230 | Болт с шайбой | 8 |
| 51A | J901230 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
| 52 | 4340948 | Клапан селектор | 4 |
| 53 | J260860 | Болт с шайбой | 8 |
| 53A | J900860 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 56 | A853344 | Угловой штуцер | 2 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 57 | 4138938 | Уплотнительное кольцо | 4 |
| 58 | 4397430 | Шланг | 2 |
| 60 | 4312286 | Шланг | 2 |
| 61 | 4285803 | Шланг | 2 |
| 62 | 4250057 | Шланг | 2 |
| 63 | 4312283 | Шланг | 1 |
| 64 | 4327294 | Защитный кожух | 25 |
| 65 | 4204136 | Зажим | 3 |
| 66 | J271225 | Болт с шайбой | 3 |
| 66A | J901225 | Болт | 1 |
| 66B | J222012 | Шайба | 1 |
| 68 | 4219918 | Резиновая втулка | 4 |
| 69 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
