Гидробак — HITACHI FV30

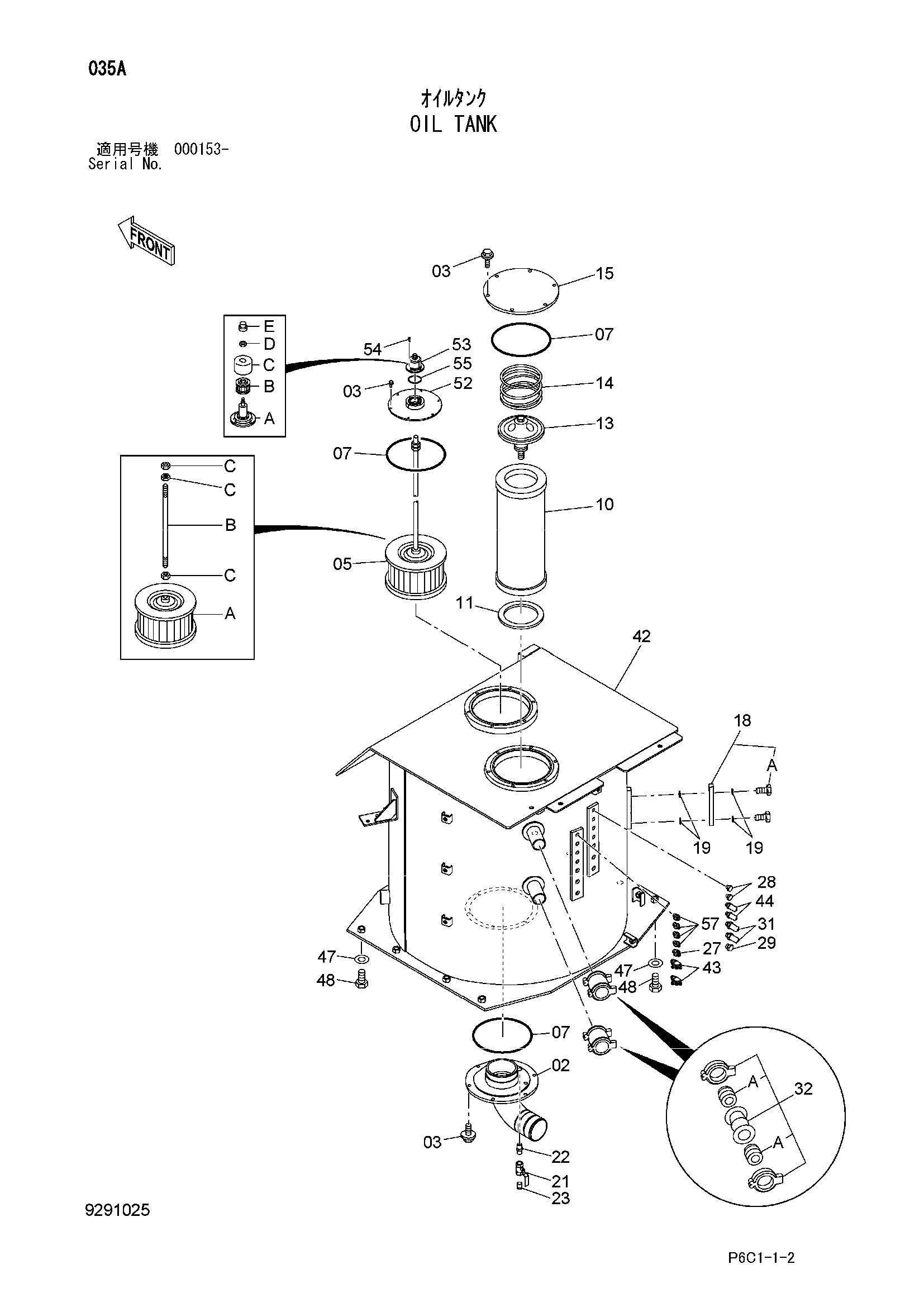

Заводская схема «Гидробак» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7050563 | Трубка | 1 |
| 03 | J271025 | Болт с шайбой | 18 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4419225 | Всасывающий фильтр | 1 |
| 05A | 4333464 | Сетчатый фильтр | 1 |
| 05B | 4349173 | Шток | 1 |
| 05C | J950010 | Гайка | 3 |
| 07 | A810220 | Уплотнительное кольцо | 3 |
| 10 | 4287634 | Фильтрующий элемент | 1 |
| 11 | 4250293 | Резиновая прокладка | 1 |
| 13 | 4271000 | Клапан | 1 |
| 14 | 4271001 | Пружина | 1 |
| 15 | 3054856 | Крышка | 1 |
| 18 | 8053499 | Указатель уровня | 1 |
| 18A | 4100967 | Болт | 2 |
| 19 | 449558 | Уплотнительная шайба | 4 |
| 21 | 4209782 | Шаровой клапан | 1 |
| 22 | 94-1702 | Адаптер | 1 |
| 23 | 447483 | Пробка | 1 |
| 27 | A852133 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A885002 | Пробка | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A885003 | Пробка | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852333 | Угловой штуцер | 2 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4067834 | Муфта | 2 |
| 32A | 4196260 | Уплотнение кольцо | 2 |
| 42 | 5012279 | Гидробак | 1 |
| 43 | A852433 | Тройник | 2 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A852323 | Угловой штуцер | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4114405 | Шайба | 8 |
| 48 | J901645 | Болт | 8 |
| 52 | 8097375 | Крышка | 1 |
| 53 | 4434017 | Сапун | 1 |
| 53A | 4437833 | Корпус | 1 |
| 53B | 4437838 | Элемент | 1 |
| 53C | 4437837 | Крышка | 1 |
| 53D | 4371825 | Гайка | 1 |
| 53E | 4437836 | Колпачок | 1 |
| 54 | J780616 | Болт с внутренним шестигранником | 4 |
| 55 | A810060 | Уплотнительное кольцо | 1 |
| 57 | A852123 | Адаптер | 4 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
