Каталог запчастей HITACHI
Электрооборудование (6) — HITACHI FV30

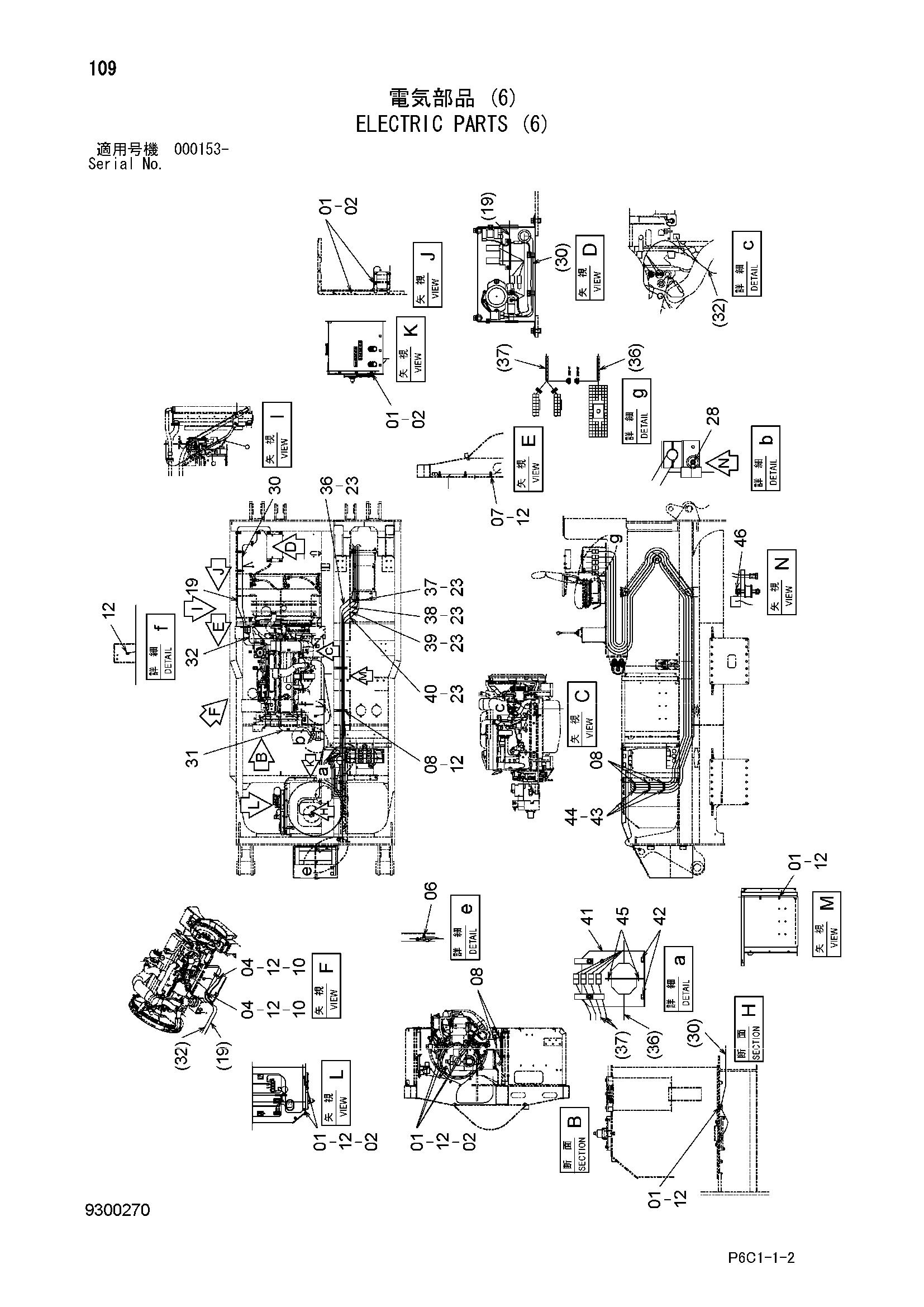

Заводская схема «Электрооборудование (6)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190261 | Зажим | 20 |
| 02 | 4190275 | Зажим | 20 |
| 04 | 4190273 | Зажим | 10 |
| 06 | 4190263 | Зажим | 10 |
| 07 | 4192035 | Зажим | 10 |
| 08 | 4190264 | Зажим | 10 |
| 10 | 4192034 | Зажим | 10 |
| 12 | J271020 | Болт с шайбой | 60 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 19 | 4697187 | Жгут проводов | 1 |
| 23 | 4055312 | Ленточный зажим | 20 |
| 28 | 4418301 | Кронштейн | 5 |
| 30 | 4696884 | Жгут проводов | 1 |
| 31 | 4696885 | Жгут проводов | 1 |
| 32 | 4696886 | Жгут проводов | 1 |
| 36 | 2057568 | Жгут проводов | 1 |
| 37 | 2057569 | Жгут проводов | 1 |
| 38 | 3115546 | Жгут проводов | 1 |
| 39 | 4696829 | Жгут проводов | 1 |
| 40 | 4696830 | Жгут проводов | 1 |
| 41 | 8116532 | Кронштейн | 1 |
| 42 | J271020 | Болт с шайбой | 4 |
| 42A | J901020 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 4190265 | Зажим | 10 |
| 44 | 4193816 | Зажим | 10 |
| 45 | M430416 | Винт | 2 |
| 46 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
