Ступень (основной рама) — HITACHI FV30

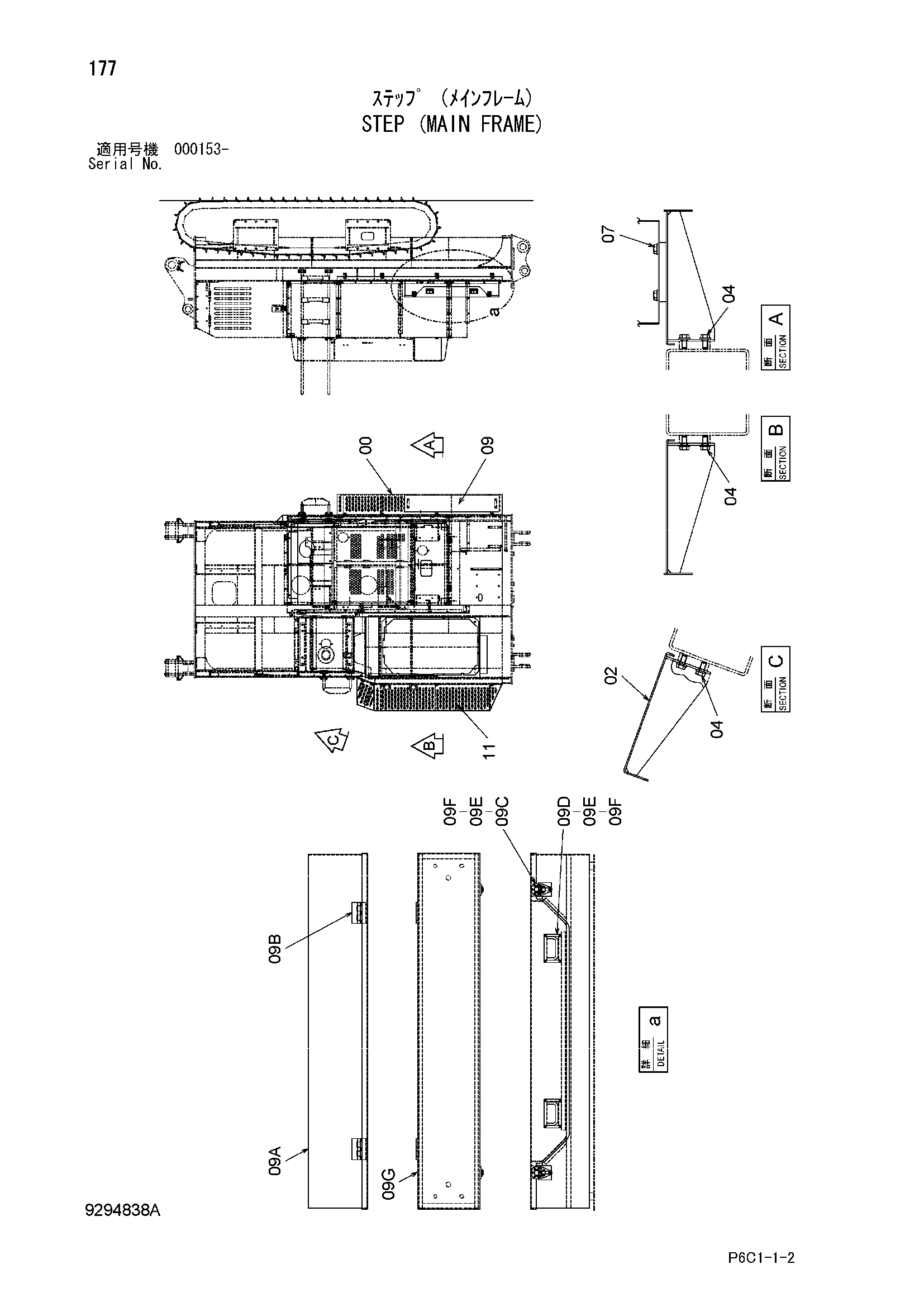

Заводская схема «Ступень (основной рама)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026669 | Ступень | 1 |
| 02 | 8105214 | Ступень | 1 |
| 04 | J271225 | Болт с шайбой | 18 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 07 | J271220 | Болт с шайбой | 4 |
| 07A | J901220 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 9301742 | Ящик для инструментов | 1 |
| 09A | 7056724 | Короб | 1 |
| 09B | 4654568 | Петля | 2 |
| 09C | 4689600 | Замок | 2 |
| 09D | 4689722 | Рукоятка | 2 |
| 09E | M470410 | Винт | 20 |
| 09F | M500403 | Гайка | 20 |
| 09G | 7056797 | Крышка | 1 |
| 11 | 6027250 | Ступень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
