Вентилятор детали — HITACHI FV30

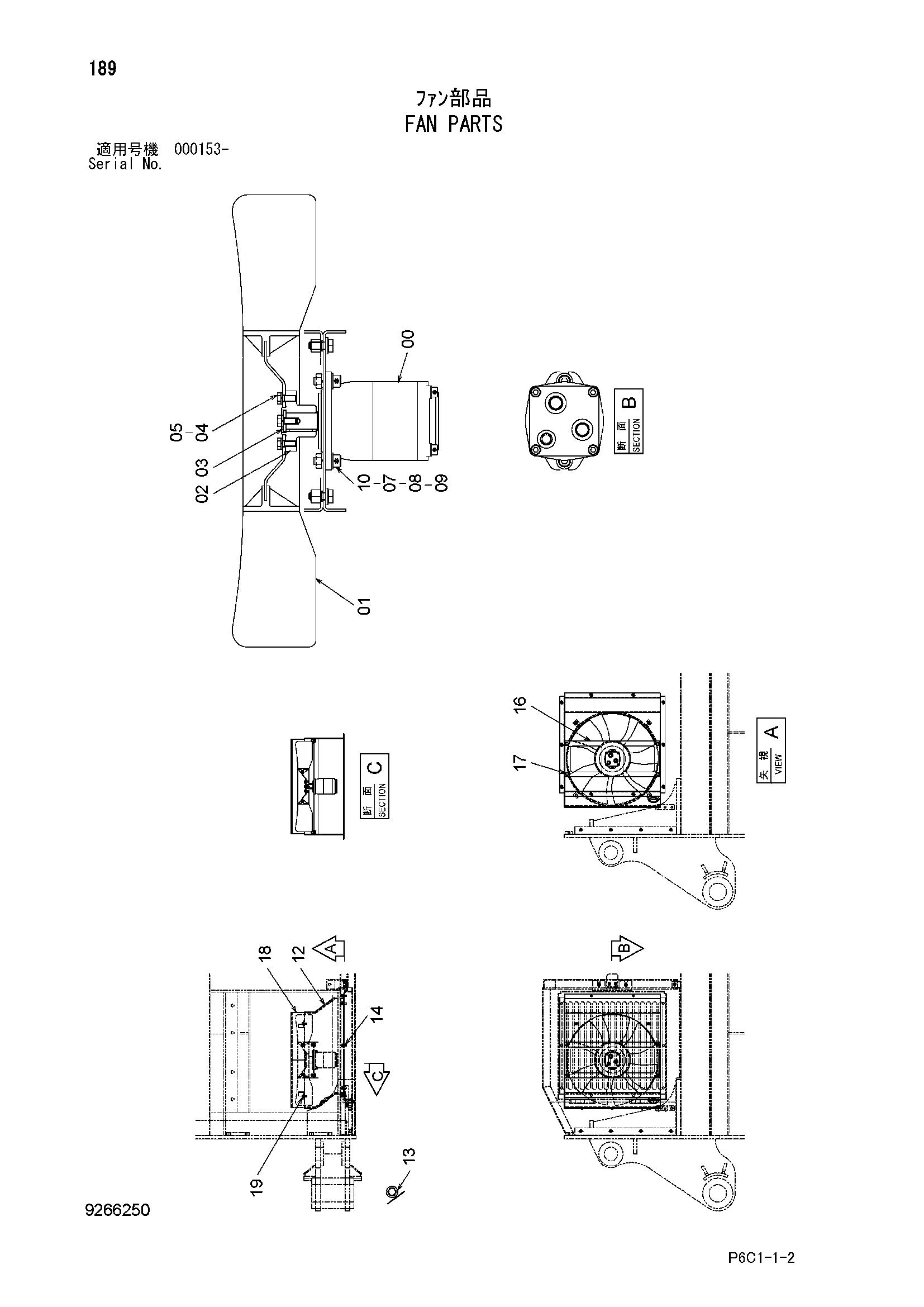

Заводская схема «Вентилятор детали» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4609140 | Гидромотор | 1 |
| 01 | 4600376 | Вентилятор | 1 |
| 02 | 4609142 | HUB | 1 |
| 03 | 4609143 | Проставка | 1 |
| 04 | J900820 | Болт | 5 |
| 05 | A590908 | Пружинная шайба | 5 |
| 07 | J950010 | Гайка | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | A590110 | Плоская шайба | 2 |
| 10 | J781025 | Болт с внутренним шестигранником | 2 |
| 12 | 6024910 | Короб | 1 |
| 13 | 4659064 | Резиновая втулка | 1 |
| 14 | J271025 | Болт с шайбой | 10 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 3108564 | Кронштейн | 1 |
| 17 | J271025 | Болт с шайбой | 4 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 7051255 | Защита вентилятор | 1 |
| 19 | J271025 | Болт с шайбой | 4 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
