Крышка (задний) — HITACHI FV30

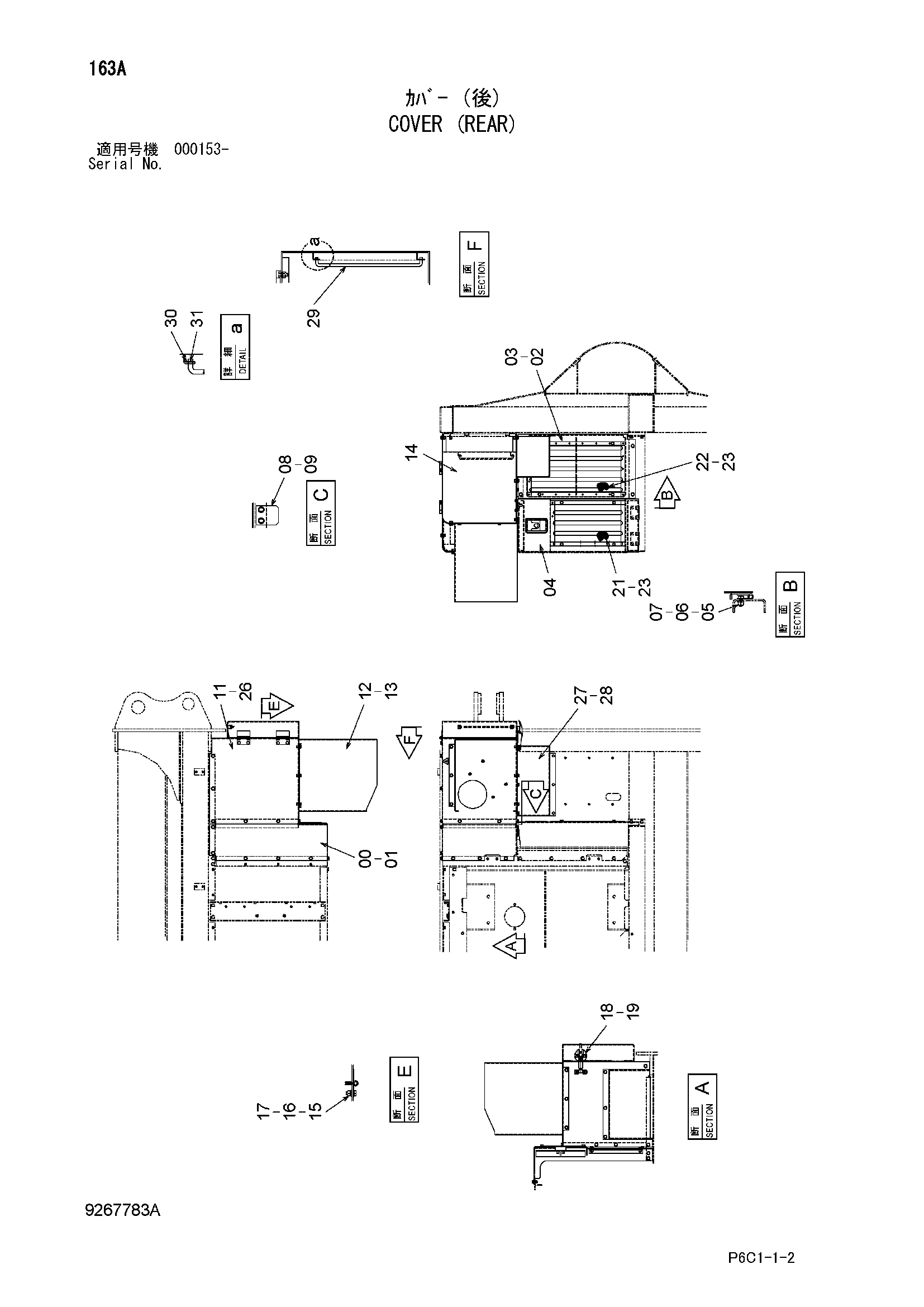

Заводская схема «Крышка (задний)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024912 | Крышка | 1 |
| 01 | J271230 | Болт с шайбой | 10 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 6024938 | Крышка | 1 |
| 03 | J271230 | Болт с шайбой | 4 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 7050295 | Дверь | 1 |
| 05 | J950012 | Гайка | 4 |
| 06 | A590912 | Пружинная шайба | 4 |
| 07 | A590112 | Плоская шайба | 4 |
| 08 | 4658513 | Ограничитель | 1 |
| 09 | J271030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | J271230 | Болт с шайбой | 11 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 2053744 | Крышка | 1 |
| 13 | J271230 | Болт с шайбой | 6 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 8106336 | Крышка | 1 |
| 15 | J950012 | Гайка | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | A590112 | Плоская шайба | 4 |
| 18 | 4377519 | Защёлка | 1 |
| 18A | 3077612 | Защёлка | 1 |
| 18B | 3077611 | Анкхор | 1 |
| 19 | J260820 | Болт с шайбой | 4 |
| 19A | J900820 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 21 | 8114593 | Сетка | 1 |
| 22 | 7055448 | Сетка | 1 |
| 23 | J271025 | Болт с шайбой | 8 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | 6025007 | Крышка | 1 |
| 27 | 7051498 | Крышка | 1 |
| 28 | J271230 | Болт с шайбой | 6 |
| 28A | J901230 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | 4666002 | Стойка | 1 |
| 30 | A590110 | Плоская шайба | 1 |
| 31 | A762016 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
