Указатель уровня в сборе — HITACHI FV30

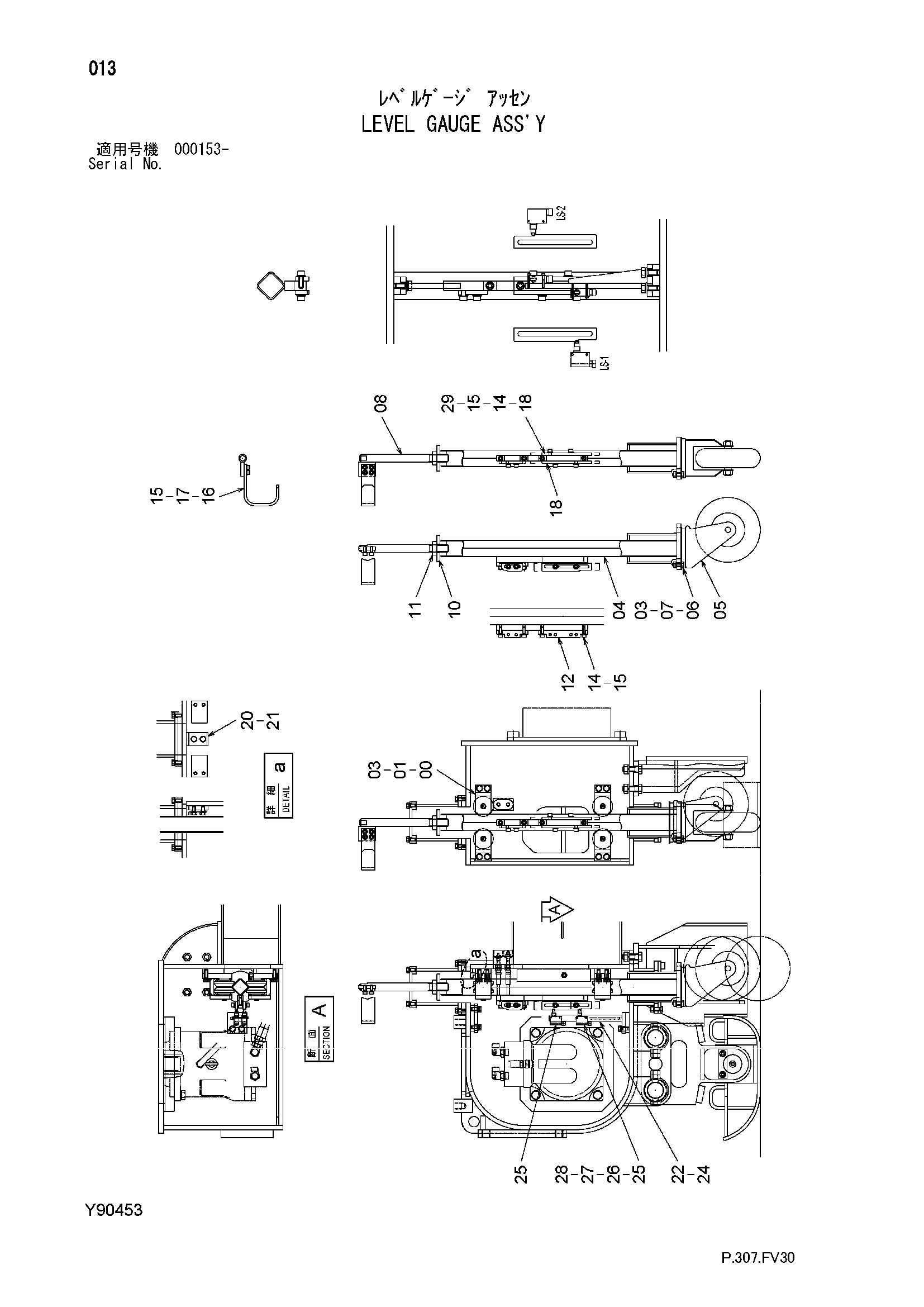

Заводская схема «Указатель уровня в сборе» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y90452 | Каток блок | 4 |
| 01 | J901240 | Болт | 8 |
| 03 | A590912 | Пружинная шайба | 12 |
| 04 | Y30694 | Колум | 1 |
| 05 | Y90533 | Кастер | 1 |
| 06 | J901240 | Болт | 4 |
| 07 | J950012 | Гайка | 4 |
| 08 | Y41306 | Шток | 1 |
| 10 | Y41052 | Пластина | 1 |
| 11 | J950030 | Гайка | 1 |
| 12 | Y41055 | Блок | 1 |
| 14 | M341030 | Болт с внутренним шестигранником | 6 |
| 15 | A590910 | Пружинная шайба | 10 |
| 16 | Y30830 | Указатель | 1 |
| 17 | M341025 | Болт с внутренним шестигранником | 4 |
| 18 | Y41057 | Кулачок | 2 |
| 20 | Y41054 | Ограничитель | 1 |
| 21 | J011225 | Болт с шайбой | 2 |
| 22 | Y30695 | LS кронштейн | 1 |
| 24 | J011230 | Болт с шайбой | 2 |
| 25 | Y41059 | Лиммит свикх | 2 |
| 26 | M340425 | Болт с внутренним шестигранником | 6 |
| 27 | A590104 | Шайба | 6 |
| 28 | A590904 | Пружинная шайба | 6 |
| 29 | 4114402 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
