Флаил трубопроводы — HITACHI FV30

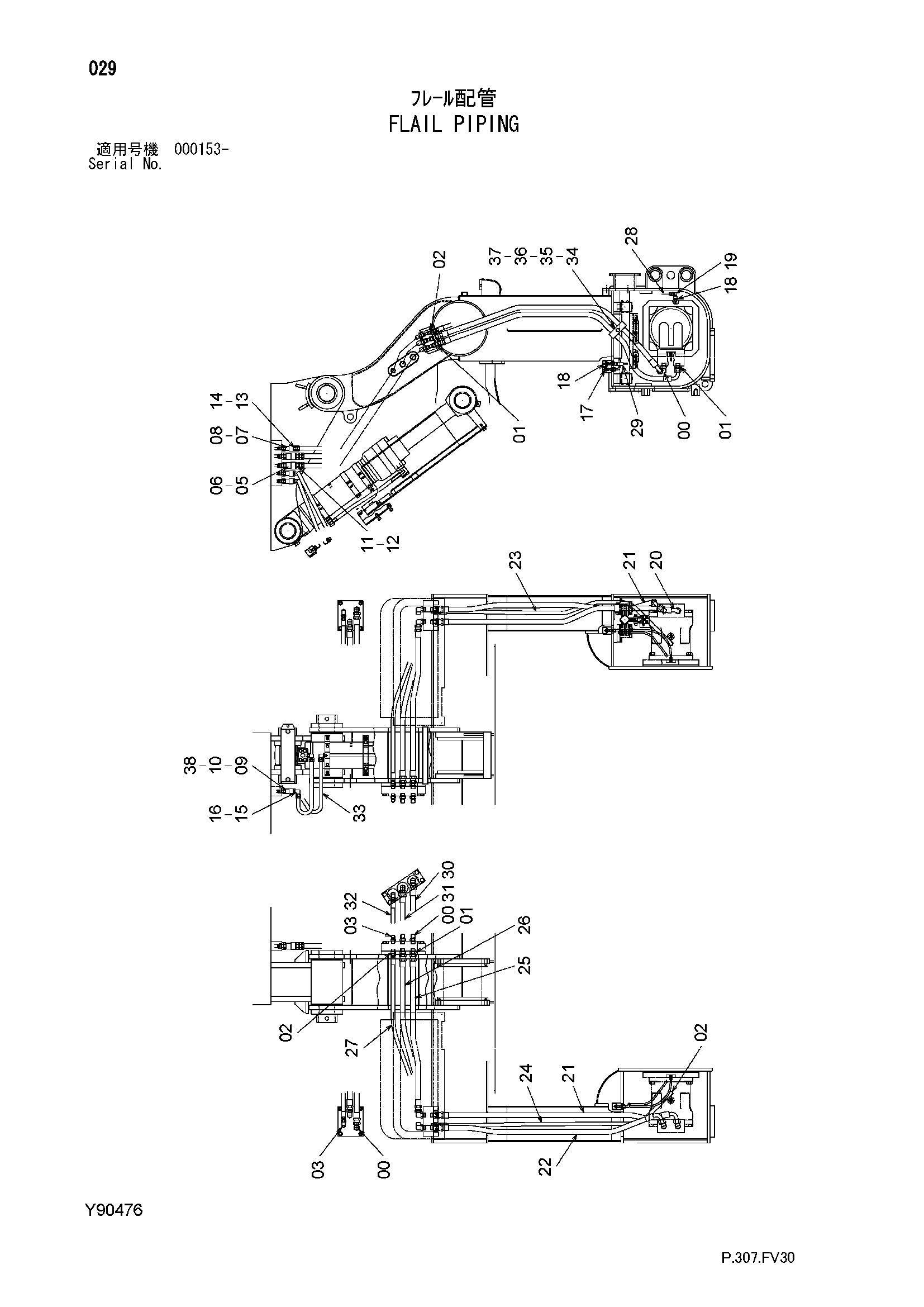

Заводская схема «Флаил трубопроводы» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4065118 | Угловой штуцер | 11 |
| 01 | 4042033 | Адаптер | 13 |
| 02 | 4042032 | Адаптер | 6 |
| 03 | 4037760 | Угловой штуцер | 8 |
| 05 | 4340525 | Адаптер | 4 |
| 06 | 31AA12C | Быстросъёмное устройство | 4 |
| 07 | 4303394 | Адаптер | 2 |
| 08 | 31EA08C | Быстросъёмное устройство | 2 |
| 09 | 4362457 | Адаптер | 4 |
| 10 | 31MA08G-SXS | Быстросъёмное устройство | 4 |
| 11 | 94-1304 | Быстросъёмное устройство | 4 |
| 12 | 32AA12C | Быстросъёмное устройство | 4 |
| 13 | 94-1303 | Быстросъёмное устройство | 2 |
| 14 | 32EA08C | Быстросъёмное устройство | 2 |
| 15 | 4037760 | Быстросъёмное устройство | 4 |
| 16 | 32MA08G | Быстросъёмное устройство | 4 |
| 17 | J75482 | Штуцер | 2 |
| 18 | 4154651 | Адаптер | 10 |
| 19 | 4346096 | Угловой штуцер | 2 |
| 20 | Y41169 | Шланг | 1 |
| 21 | Y41270 | Шланг | 2 |
| 22 | Y41271 | Шланг | 1 |
| 23 | Y41272 | Шланг | 1 |
| 24 | Y41273 | Шланг | 1 |
| 25 | Y41274 | Шланг | 2 |
| 26 | Y41275 | Шланг | 2 |
| 27 | Y41276 | Шланг | 2 |
| 28 | Y41 | Шланг | 2 |
| 29 | Y41278 | Шланг | 2 |
| 30 | Y41279 | Шланг | 2 |
| 31 | Y41280 | Шланг | 2 |
| 32 | Y41281 | Шланг | 2 |
| 33 | Y41282 | Шланг | 4 |
| 34 | 4285723 | Хомут трубки | 1 |
| 35 | 4285722 | Резиновая прокладка | 1 |
| 36 | Y41261 | Пластина | 1 |
| 37 | J011275 | Болт с шайбой | 1 |
| 38 | 4506418 | Уплотнительное кольцо | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
