Пирот трубопроводы (5) — HITACHI FV30

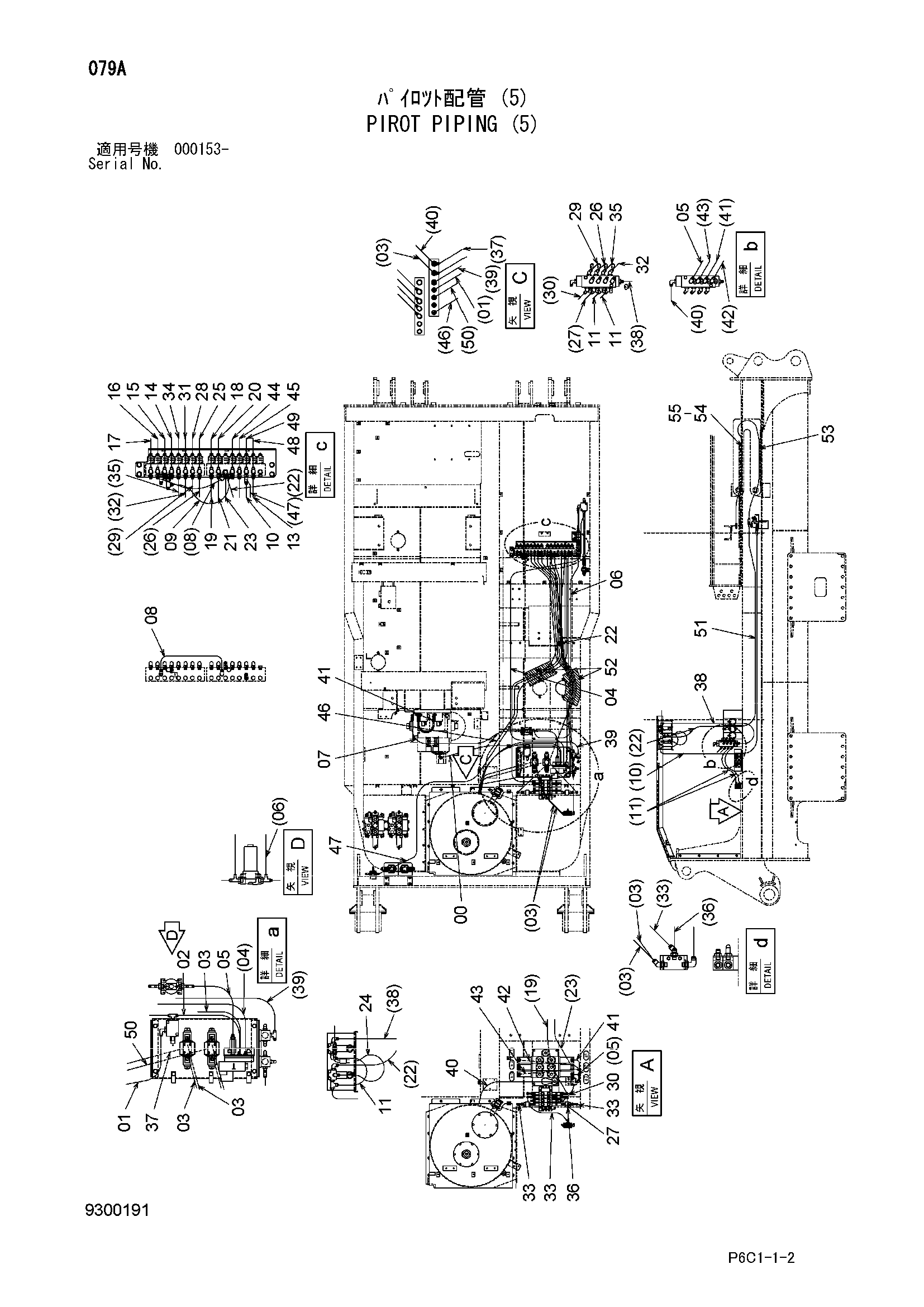

Заводская схема «Пирот трубопроводы (5)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4305232	Шланг	1
01	4474677	Шланг	1
02	4305222	Шланг	1
03	4674285	Шланг	3
04	4696374	Шланг	1
05	4470875	Шланг	2
06	4696375	Шланг	1
07	4628865	Шланг	1
08	4436269	Шланг	1
09	4487172	Шланг	1
10	4696380	Шланг	1
11	4474673	Шланг	3
13	4696381	Шланг	1
14	4696382	Шланг	1
15	4696384	Шланг	1
16	4696386	Шланг	1
17	4696388	Шланг	1
18	4696395	Шланг	1
19	4696396	Шланг	1
20	4696397	Шланг	1
21	4696398	Шланг	1
22	4696399	Шланг	1
23	4696400	Шланг	1
24	4636420	Шланг	1
25	4696401	Шланг	1
26	4696402	Шланг	1
27	4474667	Шланг	1
28	4696403	Шланг	1
29	4696404	Шланг	1
30	4478281	Шланг	1
31	4696405	Шланг	1
32	4696406	Шланг	1
33	4452732	Шланг	3
34	4696407	Шланг	1
35	4696408	Шланг	1
36	4450215	Шланг	1
37	4696392	Шланг	1
38	4449883	Шланг	1
39	4453083	Шланг	1
40	4696409	Шланг	1
41	4445276	Шланг	2
42	4606702	Шланг	1
43	4696391	Шланг	1
44	4696410	Шланг	1
45	4696411	Шланг	1
46	4696412	Шланг	1
47	4696413	Шланг	1
48	4696414	Шланг	1
49	4696415	Шланг	1
50	4655576	Шланг	1
51	4327293	Защитный кожух	200
52	4219918	Резиновая втулка	20
53	4121859	Ленточный зажим	70
54	4470169	Зажим	12
55	J271020	Болт с шайбой	12
55A	J901020	Болт	1
55B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
