Топливные трубопроводы — HITACHI FV30

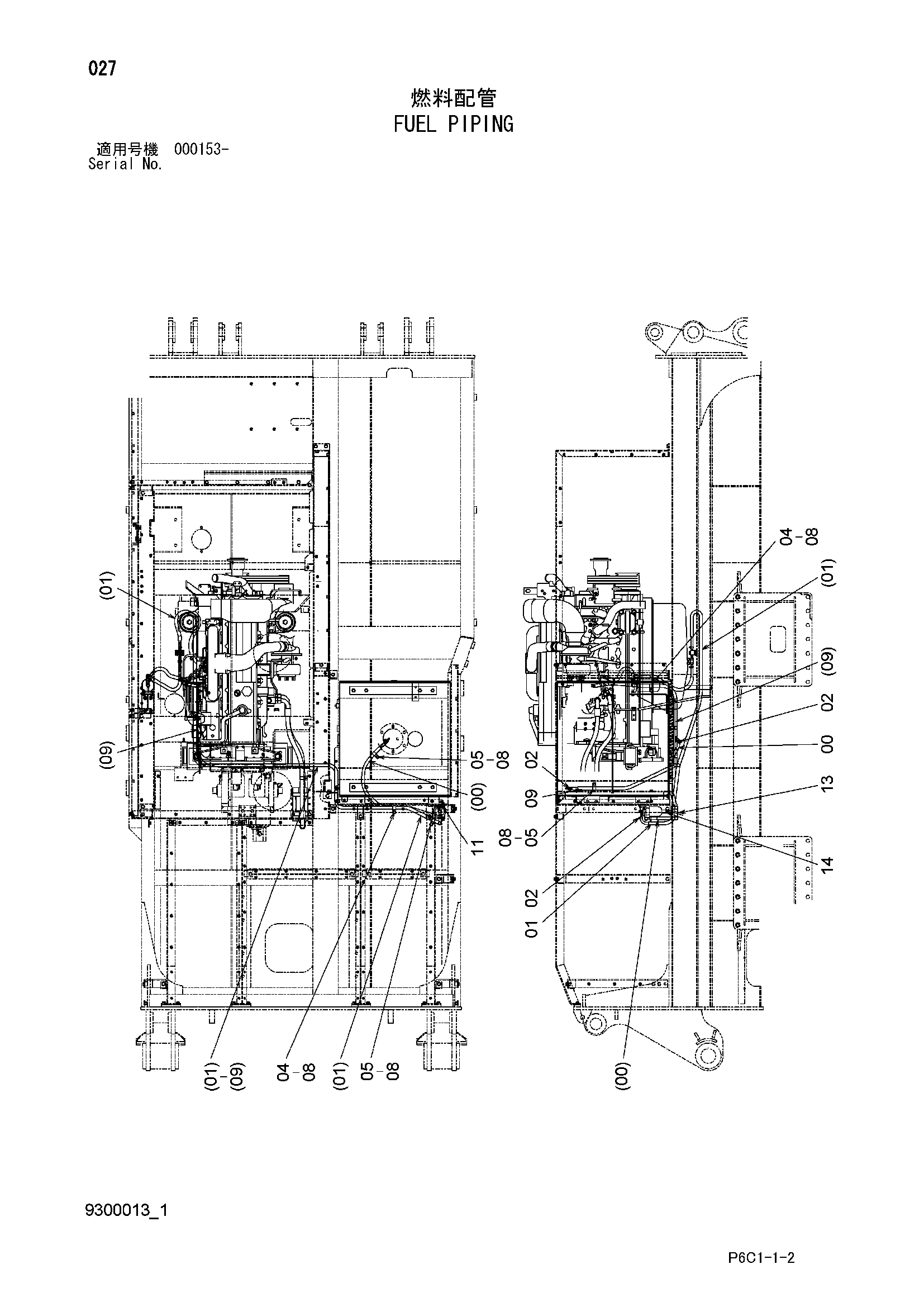

Заводская схема «Топливные трубопроводы» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4435826 | Топливный шланг | 1 |
| 01 | 4660638 | Топливный шланг | 1 |
| 02 | 4514700 | Зажим шланг | 6 |
| 04 | 4192034 | Зажим | 5 |
| 05 | 4190263 | Зажим | 4 |
| 08 | J271020 | Болт с шайбой | 9 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4435830 | Топливный шланг | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4464145 | Виниловый шланг | 1 |
| 14 | 4425139 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
