Пилотные гидролинии (4) — HITACHI FV30

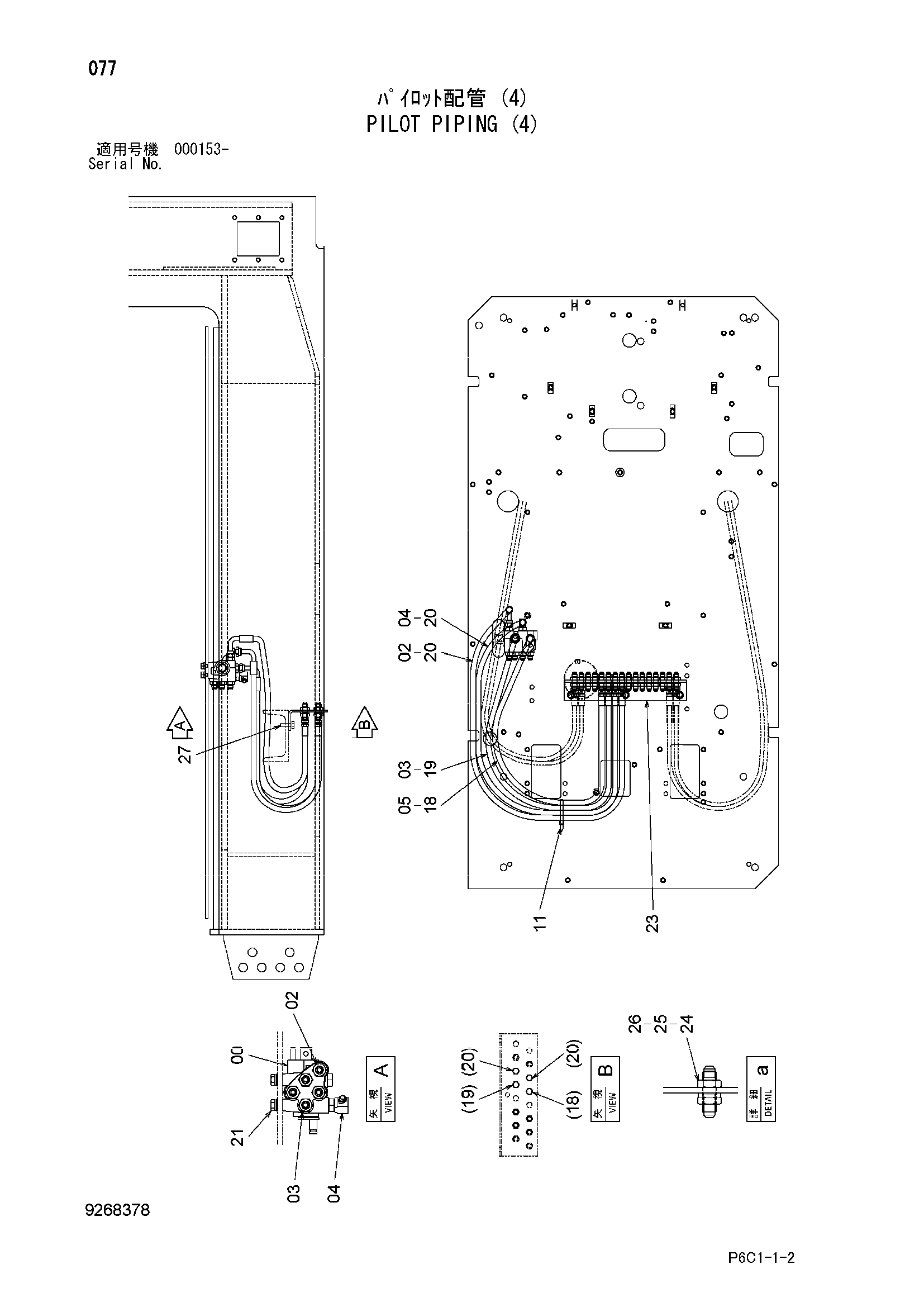

Заводская схема «Пилотные гидролинии (4)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4407253 | Запорный клапан | 1 |
| 02 | 4261938 | Фильтр | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852133 | Адаптер | 3 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852123 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4055312 | Ленточный зажим | 5 |
| 18 | 4453023 | Шланг | 1 |
| 19 | 4452732 | Шланг | 1 |
| 20 | 4437738 | Шланг | 2 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 3108693 | Кронштейн | 1 |
| 24 | 4202531 | Гайка | 16 |
| 25 | 4202532 | Адаптер | 16 |
| 26 | A590914 | Пружинная шайба | 16 |
| 27 | J271030 | Болт с шайбой | 3 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
