Тормоз трубопроводы — HITACHI FV30

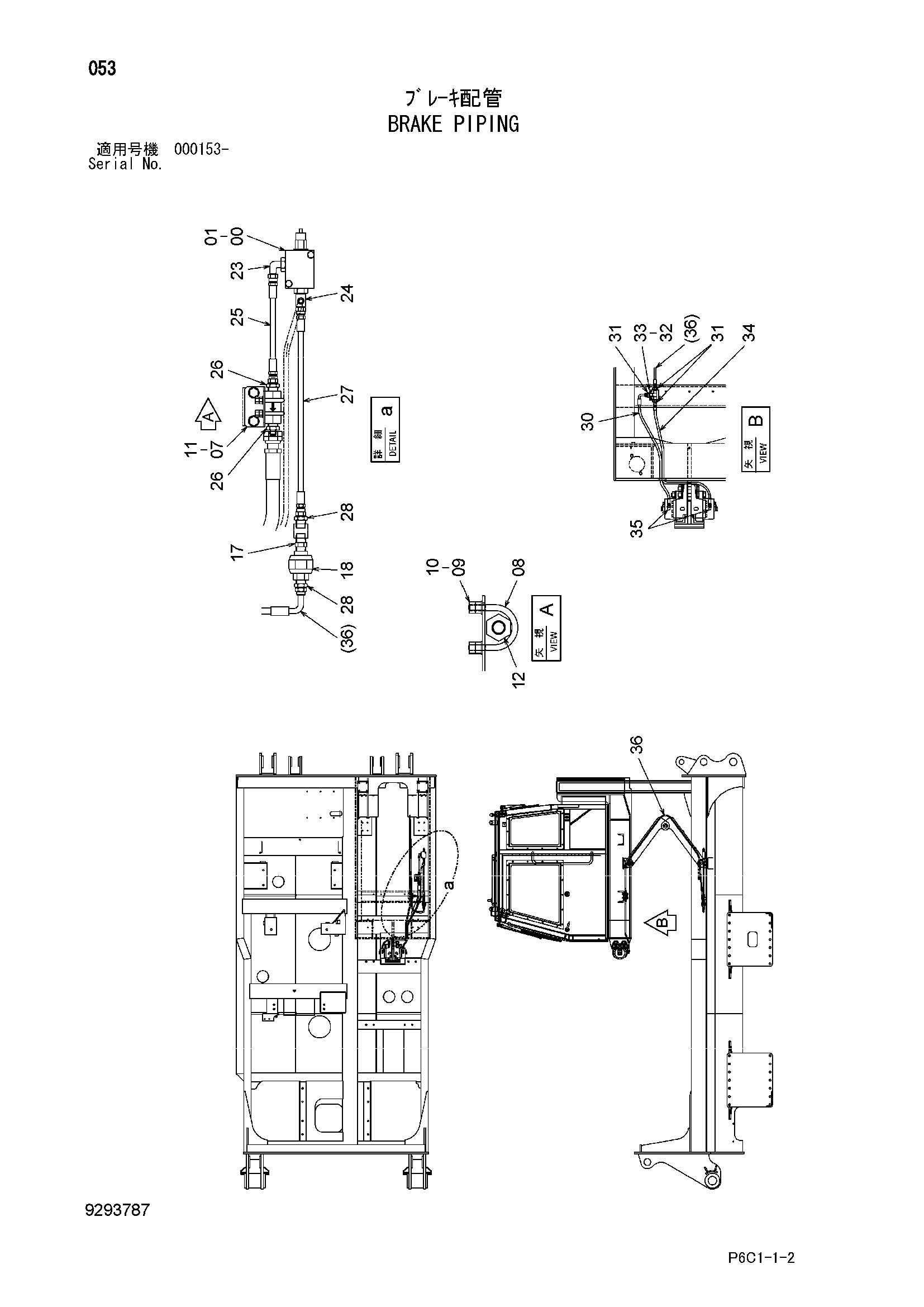

Заводская схема «Тормоз трубопроводы» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4660146 | Предохранительный клапан | 1 |
| 01 | J260860 | Болт с шайбой | 2 |
| 01A | J900860 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 07 | 4666032 | Кронштейн | 1 |
| 08 | 4659266 | Болт | 2 |
| 09 | A590108 | Плоская шайба | 4 |
| 10 | M500807 | Гайка | 8 |
| 11 | J271225 | Болт с шайбой | 2 |
| 11A | J901225 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4163091 | Обратный клапан | 2 |
| 17 | 94-1702 | Адаптер | 1 |
| 18 | 4188602 | Клапан словретурн | 1 |
| 23 | A852343 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A852443 | Тройник | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4479115 | Шланг | 1 |
| 26 | 4215651 | Адаптер | 2 |
| 27 | 4305223 | Шланг | 1 |
| 28 | 4215650 | Адаптер | 2 |
| 30 | 4227000 | Шланг | 1 |
| 31 | A852143 | Адаптер | 3 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | J271070 | Болт с шайбой | 2 |
| 32A | J901070 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 4683049 | Блок | 1 |
| 34 | 4263041 | Шланг | 1 |
| 35 | 4215652 | Угловой штуцер | 2 |
| 36 | 4315362 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
