Пилотные гидролинии детали (2) — HITACHI FV30

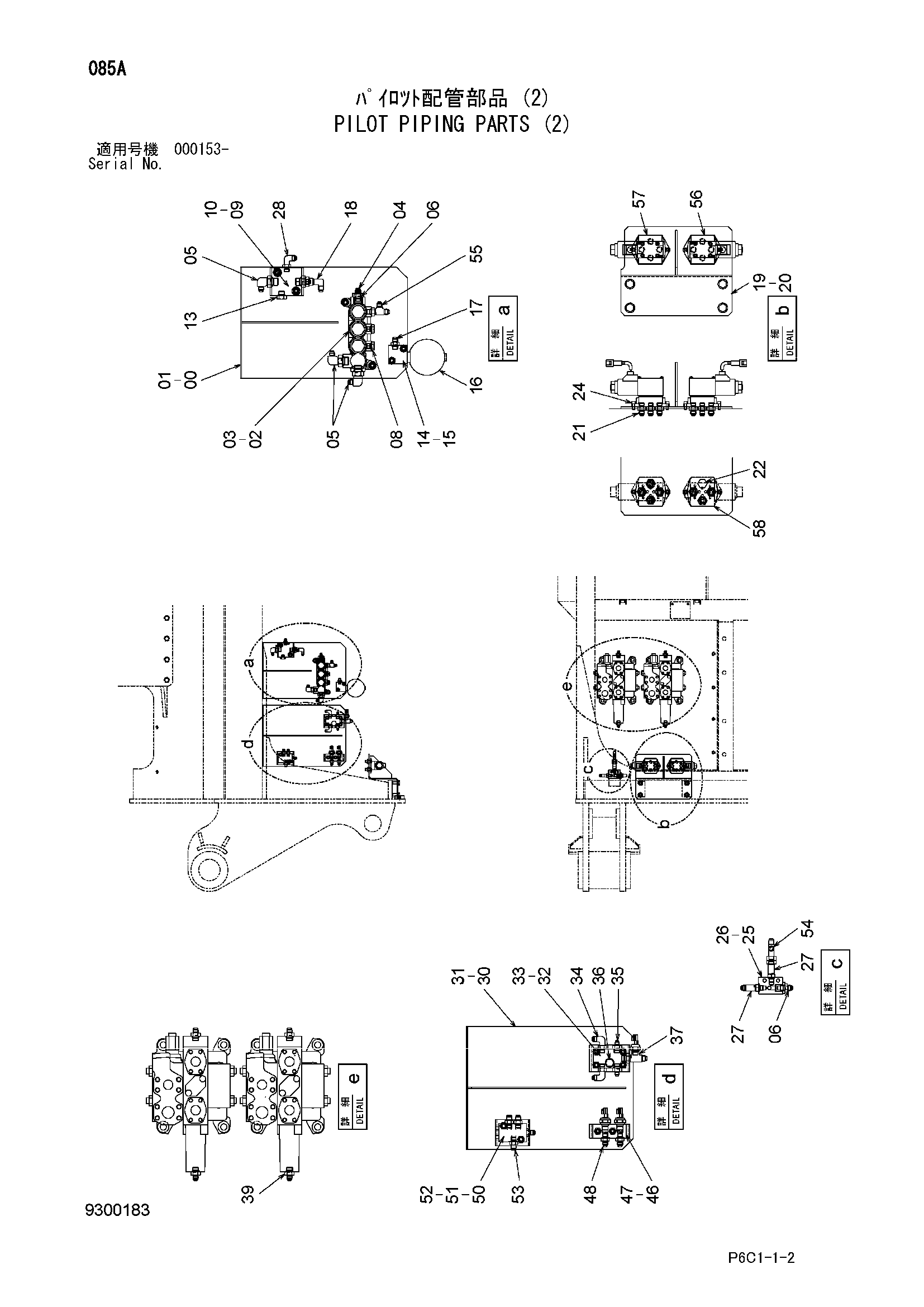

Заводская схема «Пилотные гидролинии детали (2)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114957 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 9218209 | Электромагнитный клапан | 1 |
| 03 | J271035 | Болт с шайбой | 2 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | A852143 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852343 | Угловой штуцер | 3 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852123 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A885002 | Пробка | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9123033 | Обратный клапан | 1 |
| 10 | J271060 | Болт с шайбой | 2 |
| 10A | J901060 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A852143 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852123 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A885003 | Пробка | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 3036998 | Блок | 1 |
| 15 | J271060 | Болт с шайбой | 2 |
| 15A | J901060 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4195978 | Гидроаккумулятор | 1 |
| 16A | 954493 | Уплотнительное кольцо | 1 |
| 17 | A852123 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4239976 | Унион S | 1 |
| 19 | 8115079 | Кронштейн | 1 |
| 20 | J271225 | Болт с шайбой | 4 |
| 20A | J901225 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | A852133 | Адаптер | 7 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A885003 | Пробка | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | J780616 | Болт с внутренним шестигранником | 4 |
| 25 | 4203447 | Челночный клапан | 1 |
| 26 | J260845 | Болт с шайбой | 2 |
| 26A | J900845 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | A852423 | Тройник | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852323 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 8114956 | Кронштейн | 1 |
| 31 | J271025 | Болт с шайбой | 4 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4470134 | Челночный клапан | 1 |
| 33 | J780800 | Болт с внутренним шестигранником | 4 |
| 34 | A852333 | Угловой штуцер | 4 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A852133 | Адаптер | 4 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | A885002 | Пробка | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4426086 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | A852133 | Адаптер | 4 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 3090109 | Блок | 1 |
| 47 | J271060 | Болт с шайбой | 2 |
| 47A | J901060 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | A852123 | Адаптер | 2 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4337928 | Клапан | 2 |
| 51 | J900890 | Болт | 2 |
| 52 | A590908 | Пружинная шайба | 2 |
| 53 | A852123 | Адаптер | 6 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4246672 | Соединительный штуцер | 1 |
| 55 | A852422 | Тройник | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4465123 | Электромагнитный клапан | 1 |
| 57 | 4465119 | Электромагнитный клапан | 1 |
| 58 | 4465103 | Пластина клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
