Радиатор — HITACHI FV30

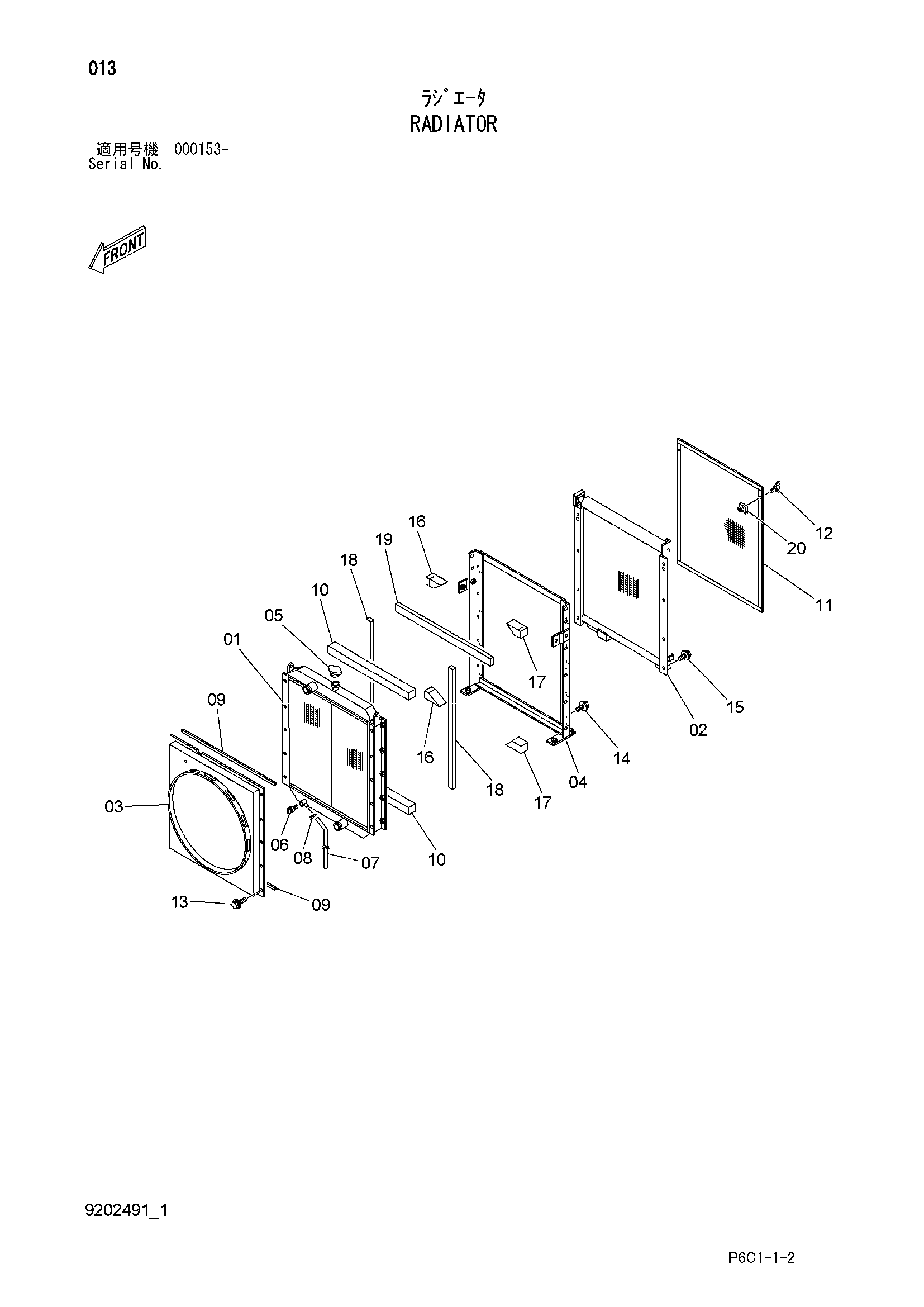

Заводская схема «Радиатор» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4467924 | Радиатор в сборе | 1 | |
| 01 | 4466040 | Коре радиатор | 1 |
| 02 | 4466041 | Масляный радиатор | 1 |
| 03 | 4466042 | Кожух | 1 |
| 04 | 4473571 | Рама | 1 |
| 05 | 4466044 | Колпачок | 1 |
| 06 | 4466045 | Пробка дренажный | 1 |
| 07 | 4466046 | Шланг | 1 |
| 08 | 4466047 | Зажим | 1 |
| 09 | 4466048 | Манжета | 2 |
| 10 | 4466049 | Манжета | 2 |
| 11 | 4466050 | Защитный кожух | 1 |
| 12 | M360616 | Болт винг | 2 |
| 13 | J271230 замена: J901230 | Болт с шайбой | 10 |
| 14 | J271230 замена: J901230 | Болт с шайбой | 10 |
| 15 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 16 | 4466051 | Манжета | 2 |
| 17 | 4466052 | Манжета | 2 |
| 18 | 4466053 | Манжета | 2 |
| 19 | 4466054 | Манжета | 1 |
| 20 | 4380056 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
