Кондиционер (4) — HITACHI FV30

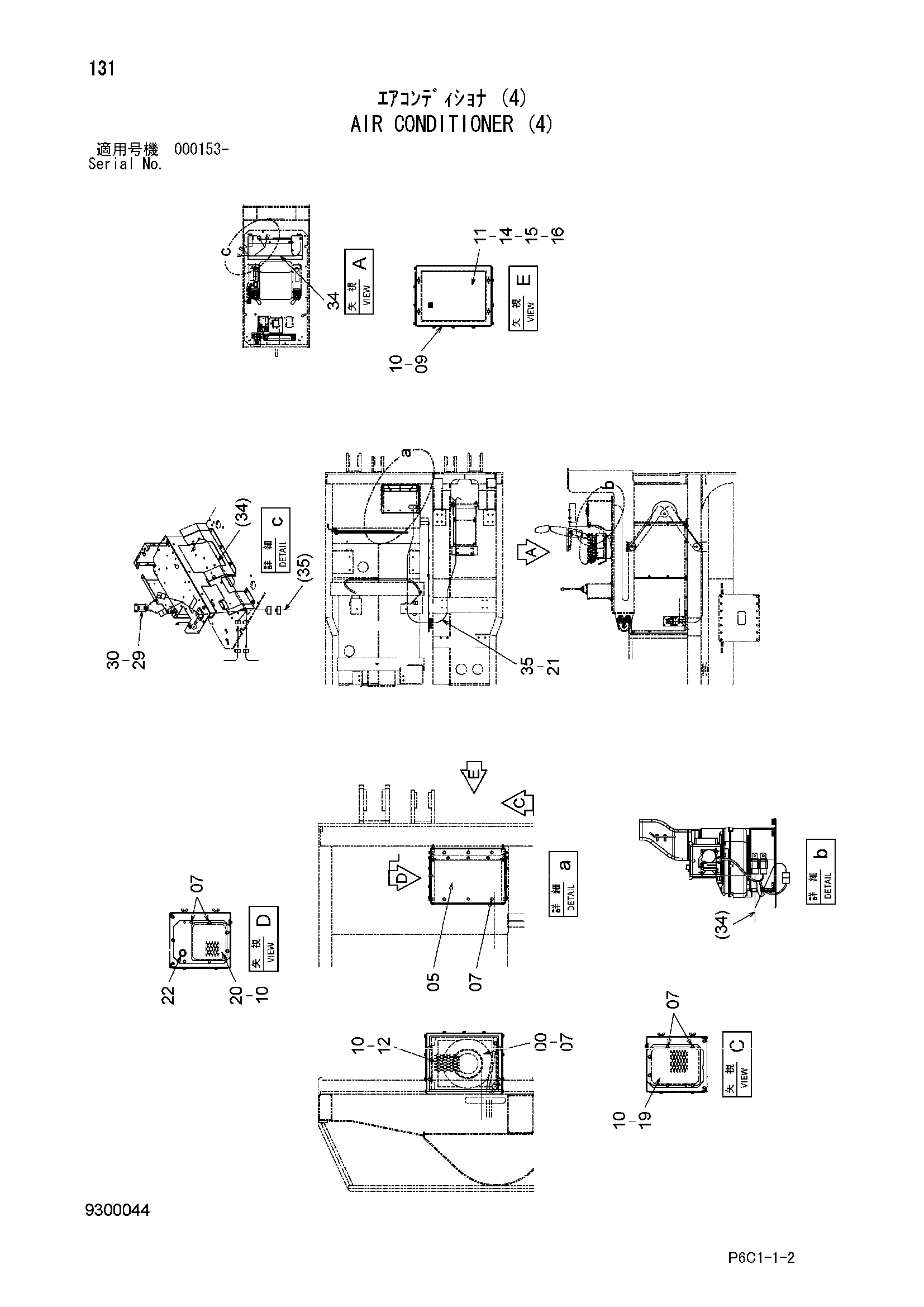

Заводская схема «Кондиционер (4)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4409327 | Конденсатор | 1 |
| 05 | 7039733 | Кронштейн | 1 |
| 07 | J271030 | Болт с шайбой | 16 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 7040363 | Крышка | 1 |
| 10 | J271025 | Болт с шайбой | 20 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 8082675 | Крышка | 1 |
| 12 | 8082784 | Крышка | 1 |
| 14 | M361030 | Болт винг | 4 |
| 15 | A590910 | Пружинная шайба | 4 |
| 16 | A590110 | Плоская шайба | 4 |
| 19 | 8084057 | Крышка | 1 |
| 20 | 8116946 | Крышка | 1 |
| 21 | 4055312 | Ленточный зажим | 15 |
| 22 | 4210485 | Резиновая втулка | 1 |
| 29 | 4352729 | Реле | 1 |
| 30 | J450614 | Винт с шайбой | 2 |
| 34 | 2057537 | Жгут проводов | 1 |
| 35 | 3115499 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
