Основные гидролинии (3) — HITACHI FV30

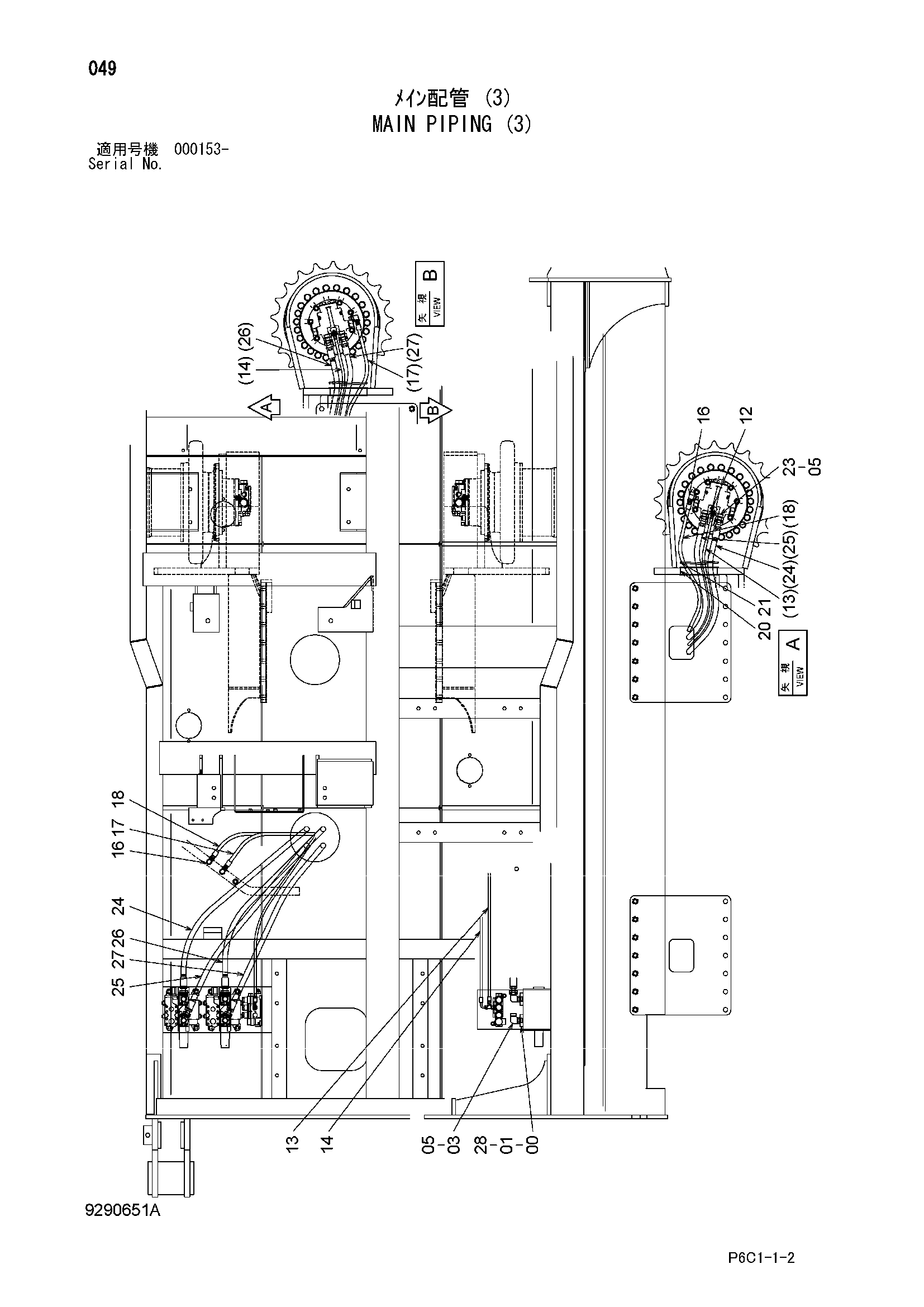

Заводская схема «Основные гидролинии (3)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4659081 | Фланец | 4 |
| 01 | J781025 | Болт с внутренним шестигранником | 16 |
| 03 | A853368 | Угловой штуцер | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4187328 | Уплотнительное кольцо | 8 |
| 12 | A852122 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4684355 | Пластиковый шланг | 1 |
| 14 | 4684356 | Пластиковый шланг | 1 |
| 16 | A852344 | Угловой штуцер | 4 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4684357 | Шланг | 1 |
| 18 | 4684358 | Шланг | 1 |
| 20 | 4627953 | Резиновая втулка | 2 |
| 21 | 4121859 | Ленточный зажим | 6 |
| 23 | A853188 | Адаптер | 4 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4696148 | Шланг | 1 |
| 25 | 4696149 | Шланг | 1 |
| 26 | 4696150 | Шланг | 1 |
| 27 | 4696151 | Шланг | 1 |
| 28 | A811035 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
