Подогрев щиток (радиатор) — HITACHI FV30

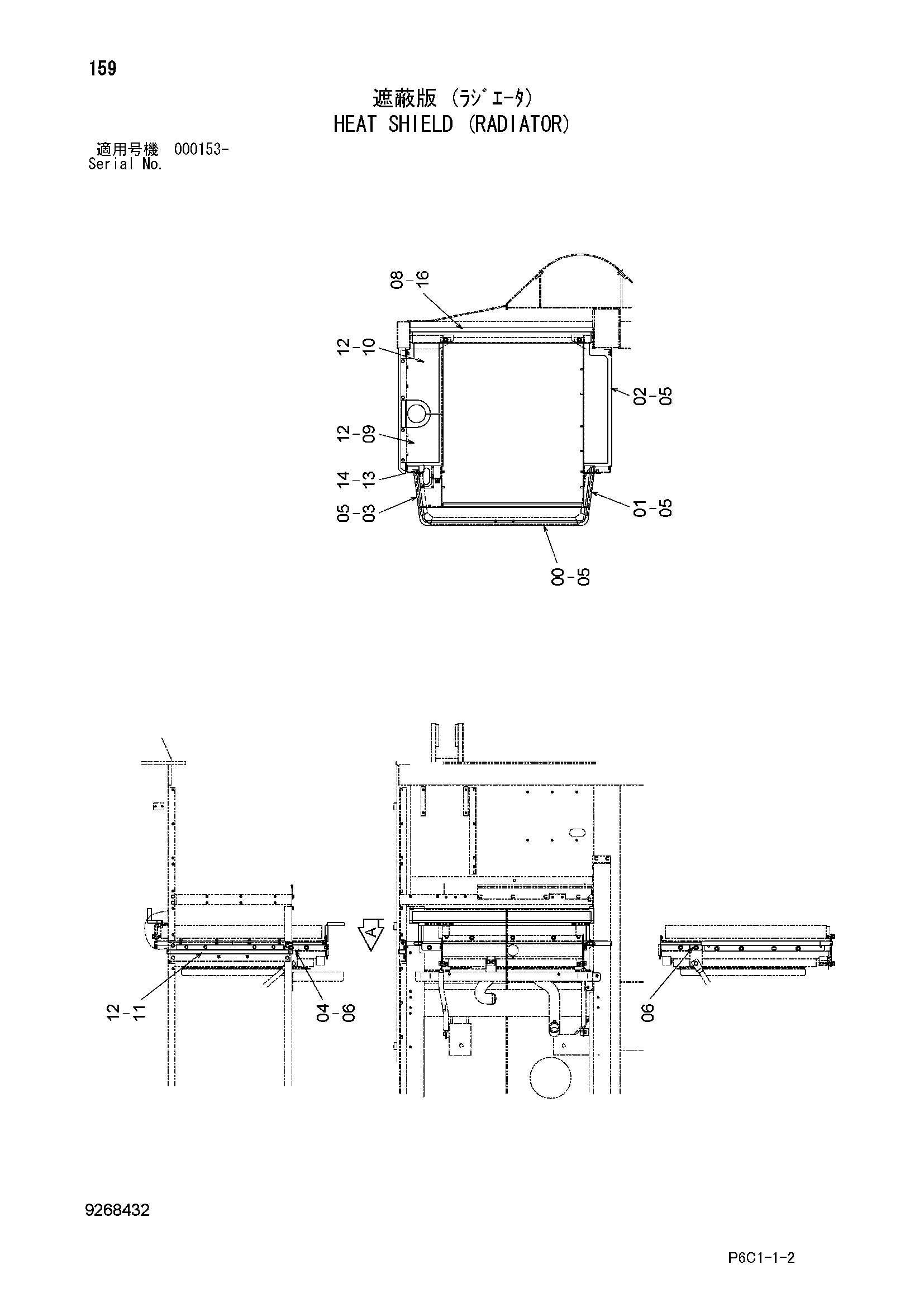

Заводская схема «Подогрев щиток (радиатор)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050363 | Крышка | 1 |
| 01 | 8106585 | Крышка | 1 |
| 02 | 8106586 | Крышка | 1 |
| 03 | 8106587 | Крышка | 1 |
| 04 | 8106646 | Крышка | 1 |
| 05 | J281025 | Болт с шайбой | 11 |
| 05A | J901025 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 06 | J281030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 08 | J281020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | 9766799 | Крышка | 1 |
| 10 | 9766800 | Крышка | 1 |
| 11 | 9766777 | Крышка | 1 |
| 12 | J271025 | Болт с шайбой | 8 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4660097 | Резиновая прокладка | 1 |
| 14 | 4425573 | Зажим | 5 |
| 16 | 8116970 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
