Воздушный фильтр — HITACHI FV30

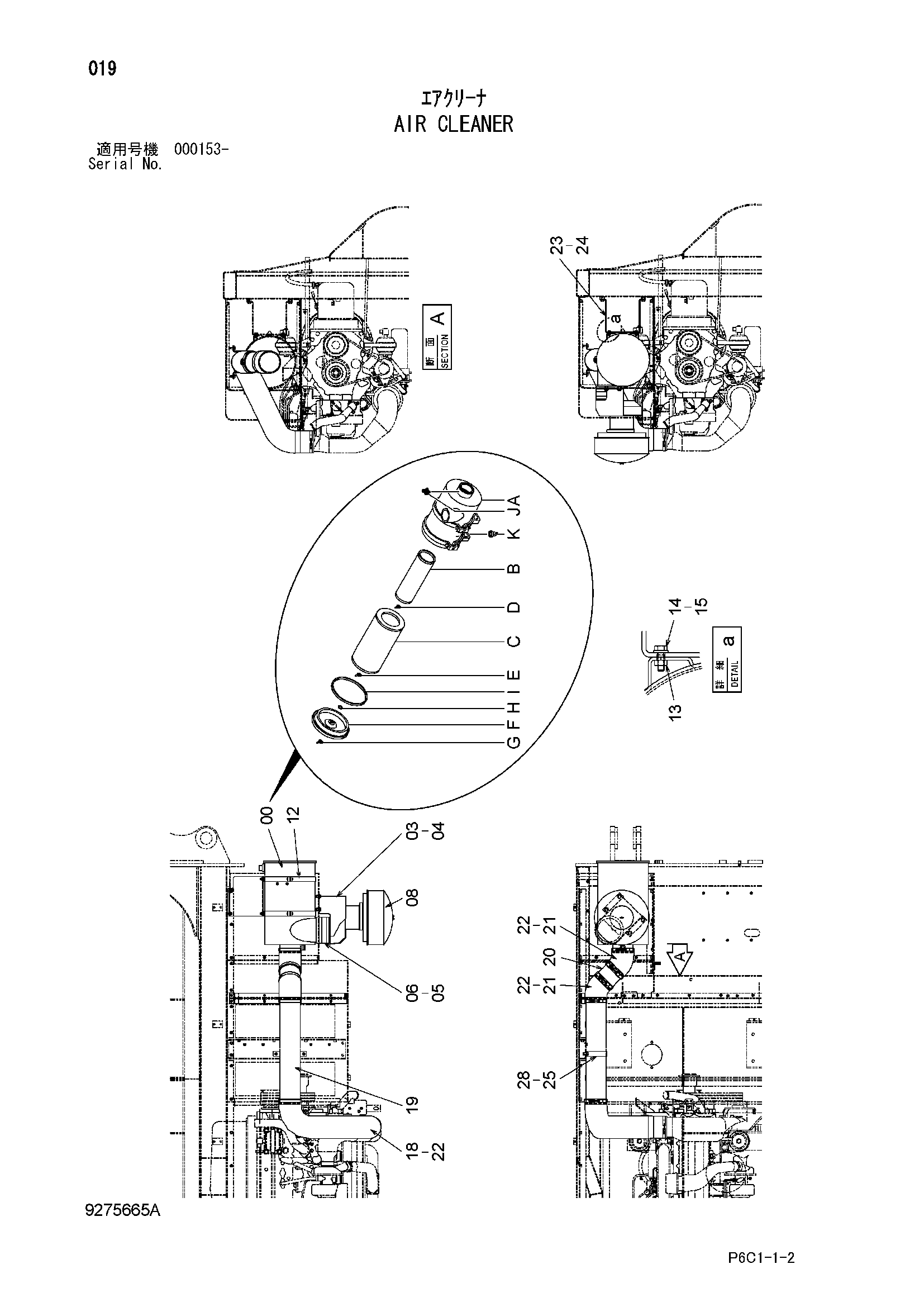

Заводская схема «Воздушный фильтр» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476023 | Фильтр воздушный | 1 |
| 00A | 4479273 | Корпус | 1 |
| 00B | 4240295 | Элемент | 1 |
| 00C | 4240294 | Элемент | 1 |
| 00D | 4337642 | Гайка | 1 |
| 00E | 4257360 | Гайка | 1 |
| 00F | 4297292 | Крышка | 1 |
| 00G | 4162833 | Гайка винг | 1 |
| 00H | 4162834 | Зажим | 1 |
| 00I | 4257362 | Прокладка | 1 |
| 00J | 4419601 | Индикатор | 1 |
| 00K | 4152863 | Клапан | 1 |
| 03 | 8116972 | Короб | 1 |
| 04 | J281225 | Болт с шайбой | 4 |
| 04A | J901225 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 05 | 4282499 | Хомут шланга | 2 |
| 06 | 4464993 | Воздушный шланг | 1 |
| 08 | 4465368 | Фильтр PRE | 1 |
| 12 | 4221470 | Лента | 2 |
| 13 | J950010 | Гайка | 4 |
| 14 | J901030 | Болт | 4 |
| 15 | A590910 | Пружинная шайба | 4 |
| 18 | 2053732 | Воздушный шланг | 1 |
| 19 | 3108641 | Трубка воздушный | 1 |
| 20 | 4658864 | Трубка воздушный | 1 |
| 21 | 4658865 | Резиновый шланг | 2 |
| 22 | 4312517 | Хомут шланга | 6 |
| 23 | 3108672 | Кронштейн | 1 |
| 24 | J271225 | Болт с шайбой | 4 |
| 24A | J901225 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4659168 | Хомут | 1 |
| 28 | J271230 | Болт с шайбой | 2 |
| 28A | J901230 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
