Крышка (правый) — HITACHI FV30

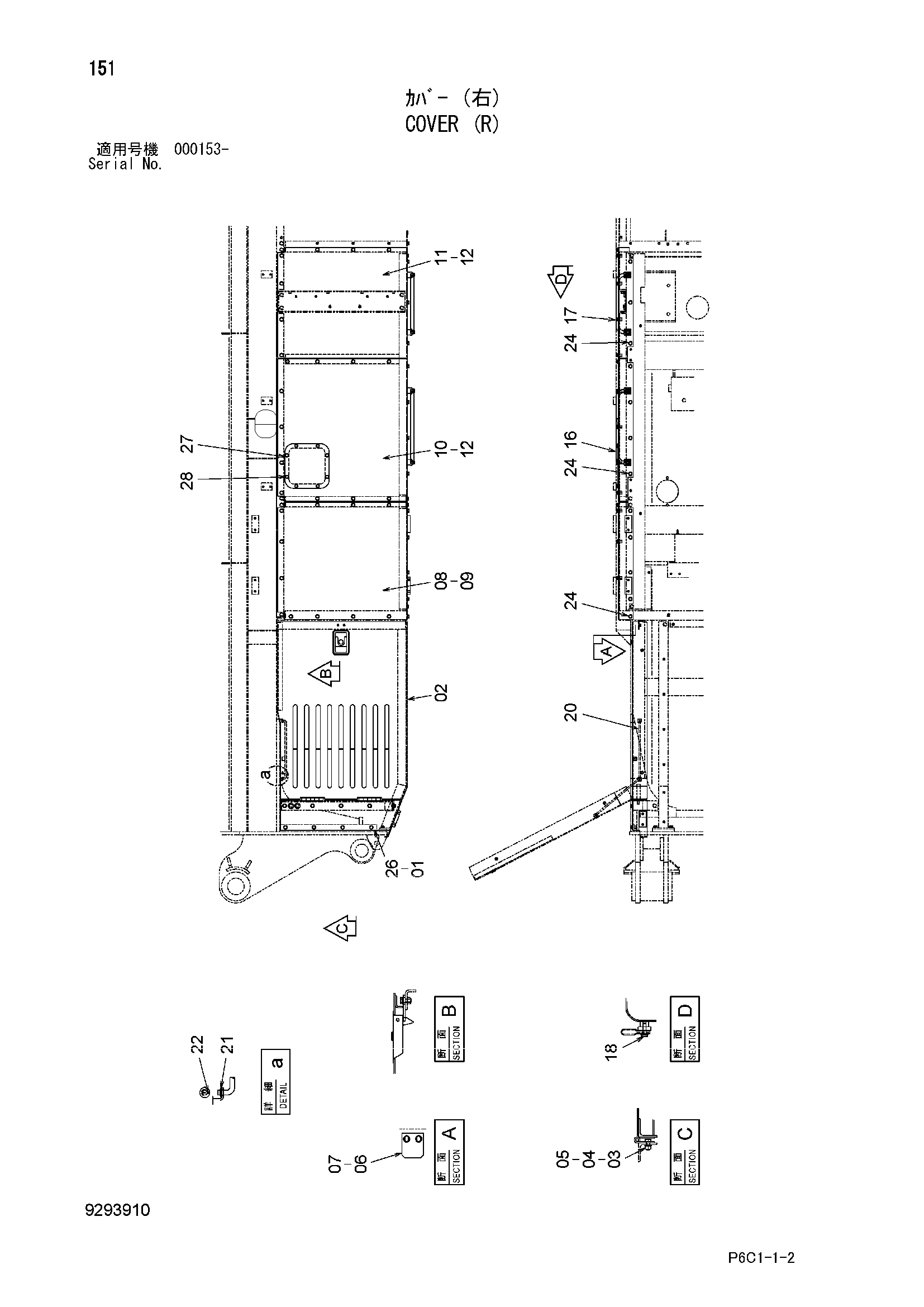

Заводская схема «Крышка (правый)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271230 | Болт с шайбой | 8 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 6026641 | Дверь | 1 |
| 03 | J950012 | Гайка | 4 |
| 04 | A590912 | Пружинная шайба | 4 |
| 05 | A590112 | Плоская шайба | 4 |
| 06 | 4658513 | Ограничитель | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 7051294 | Крышка | 1 |
| 09 | J271230 | Болт с шайбой | 10 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 8106194 | Крышка | 1 |
| 11 | 8106335 | Крышка | 1 |
| 12 | J271230 | Болт с шайбой | 18 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 16 | 8108205 | Стойка | 1 |
| 17 | 8108206 | Стойка | 1 |
| 18 | J271240 | Болт с шайбой | 4 |
| 18A | J901240 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 4666002 | Стойка | 1 |
| 21 | A590110 | Плоская шайба | 1 |
| 22 | A762016 | Шплинт | 1 |
| 24 | J281230 | Болт с шайбой | 12 |
| 24A | J901230 | Болт | 1 |
| 24B | 4249324 | Шайба | 1 |
| 26 | 8116880 | Крышка | 1 |
| 27 | 4696850 | Крышка | 1 |
| 28 | J271025 | Болт с шайбой | 8 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
