Рыхлитель — HITACHI FV30

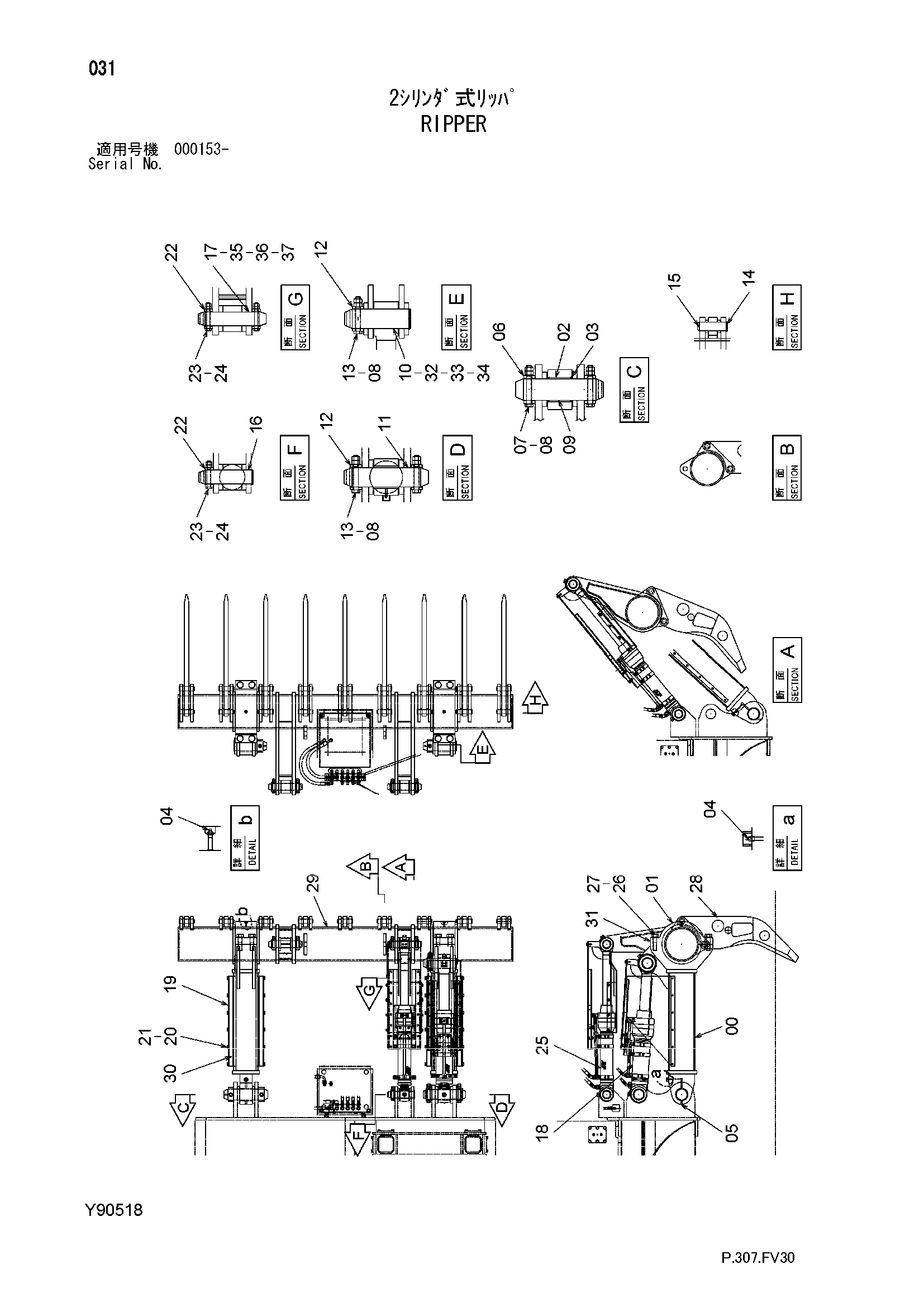

Заводская схема «Рыхлитель» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y20124 | Рукоять | 2 |
| 01 | Y30717 | Колпачок | 2 |
| 02 | Y30381 | Втулка | 2 |
| 03 | 4074008 | Пылезащитное уплотнение | 4 |
| 04 | J75481 | Штуцер | 4 |
| 05 | 94-2011 | Пробка | 2 |
| 06 | Y40561 | Ограничитель | 4 |
| 07 | J932213 | Болт | 4 |
| 08 | J951022 | Гайка | 20 |
| 09 | Y30372 | Палец | 2 |
| 10 | Y30373 | Палец | 2 |
| 11 | Y30718 | Палец | 2 |
| 12 | Y40562 | Ограничитель | 6 |
| 13 | J932211 | Болт | 6 |
| 14 | Y30719 | Палец | 18 |
| 15 | A766063 | Шплинт | 18 |
| 16 | Y30720 | Палец | 2 |
| 17 | Y30721 | Палец | 2 |
| 18 | Y90486 | Гидроцилиндр, крышка (раке) | 2 |
| 19 | Y30722 | Крышка | 4 |
| 20 | J901465 | Болт | 24 |
| 21 | A590914 | Пружинная шайба | 24 |
| 22 | Y41101 | Ограничитель | 6 |
| 23 | J901604 | Болт | 6 |
| 24 | J950016 | Гайка | 12 |
| 25 | Y90517 | Гидроцилиндр, крышка (угол) | 2 |
| 26 | J833606 | Болт | 8 |
| 27 | A590936 | Пружинная шайба | 8 |
| 28 | Y30723 | Рыхлитель | 9 |
| 29 | Y20143 | Барабан | 1 |
| 30 | Y41176 | Пластина | 4 |
| 31 | Y41208 | Регулировочная шайба 1.0mm | 4 |
| 32 | Y41253 | Регулировочная шайба 1.6mm | 4 |
| 33 | Y41254 | Регулировочная шайба 0.8mm | 4 |
| 34 | Y41255 | Регулировочная шайба 0.5mm | 4 |
| 35 | Y41256 | Регулировочная шайба 1.6mm | 8 |
| 36 | Y41257 | Регулировочная шайба 0.8mm | 8 |
| 37 | Y41258 | Регулировочная шайба 0.5mm | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
