Компрессор — HITACHI FV30

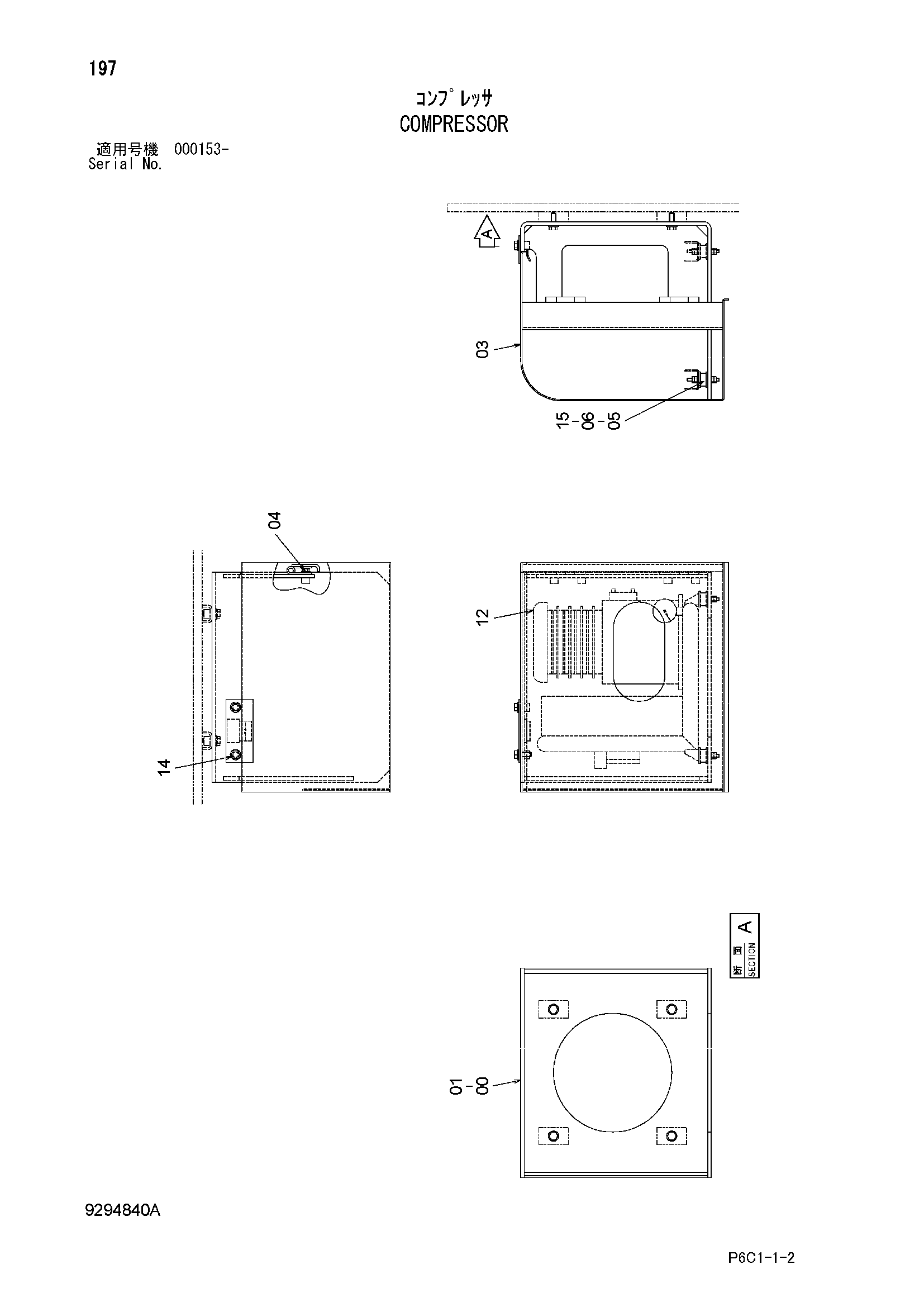

Заводская схема «Компрессор» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114902 | Кронштейн | 1 |
| 01 | J271235 | Болт с шайбой | 4 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 8114901 | Крышка | 1 |
| 04 | J271235 | Болт с шайбой | 4 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4689601 | Резиновая прокладка | 4 |
| 06 | M500807 | Гайка | 16 |
| 12 | 4696429 | Компрессор | 1 |
| 14 | J271235 | Болт с шайбой | 2 |
| 14A | J901235 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | A590108 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
