Вентилятор трубопроводы — HITACHI FV30

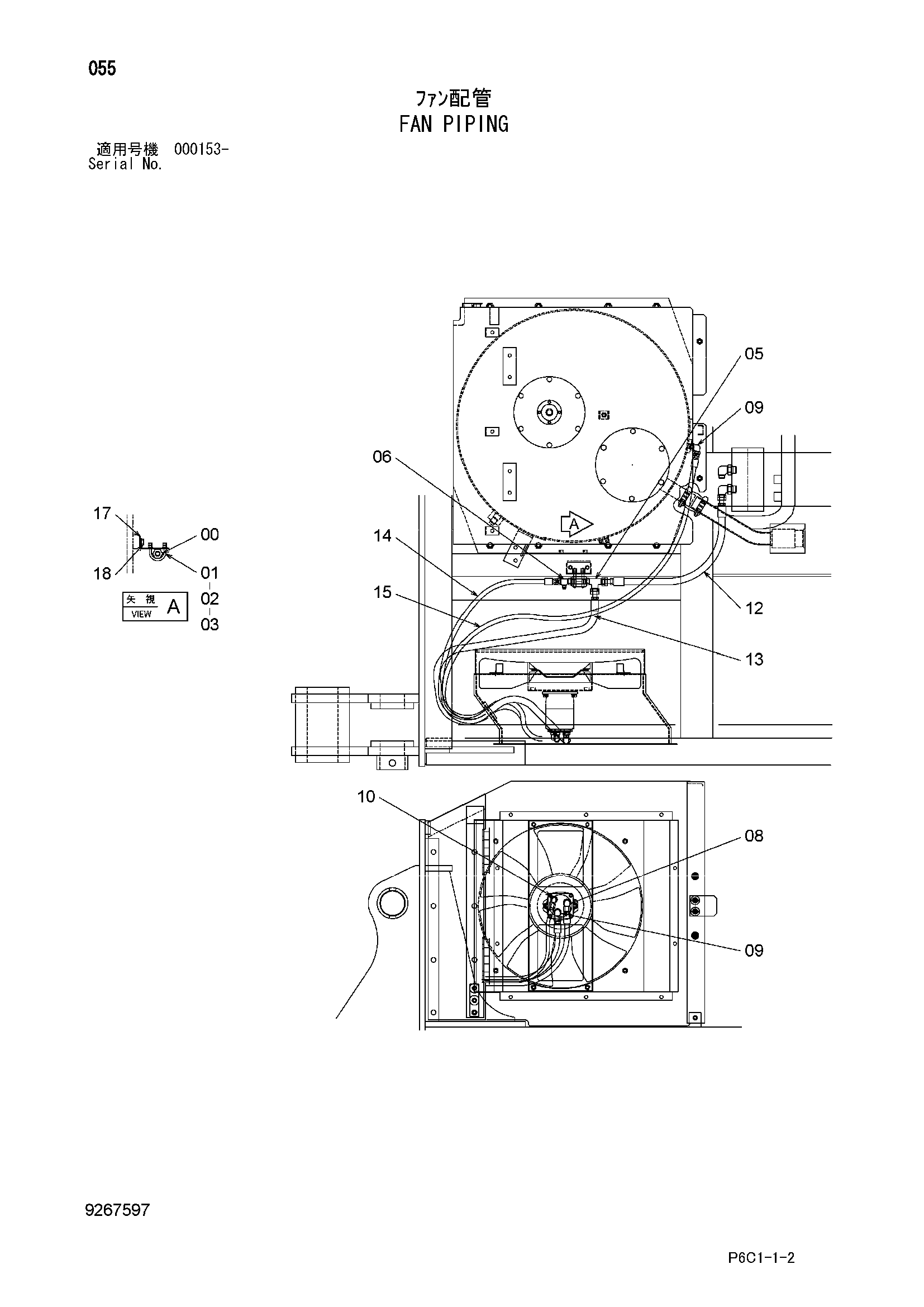

Заводская схема «Вентилятор трубопроводы» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4404795 | Обратный клапан | 1 |
| 01 | 4659266 | Болт | 2 |
| 02 | A590108 | Плоская шайба | 4 |
| 03 | M500807 | Гайка | 8 |
| 05 | 4413890 | Тройник | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4202112 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852323 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4312283 | Шланг | 1 |
| 13 | 4312302 | Шланг | 1 |
| 14 | 4270440 | Шланг | 1 |
| 15 | 4234348 | Шланг | 1 |
| 17 | 4666032 | Кронштейн | 1 |
| 18 | J271225 | Болт с шайбой | 2 |
| 18A | J901225 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
