Пилотные гидролинии детали (1) — HITACHI FV30

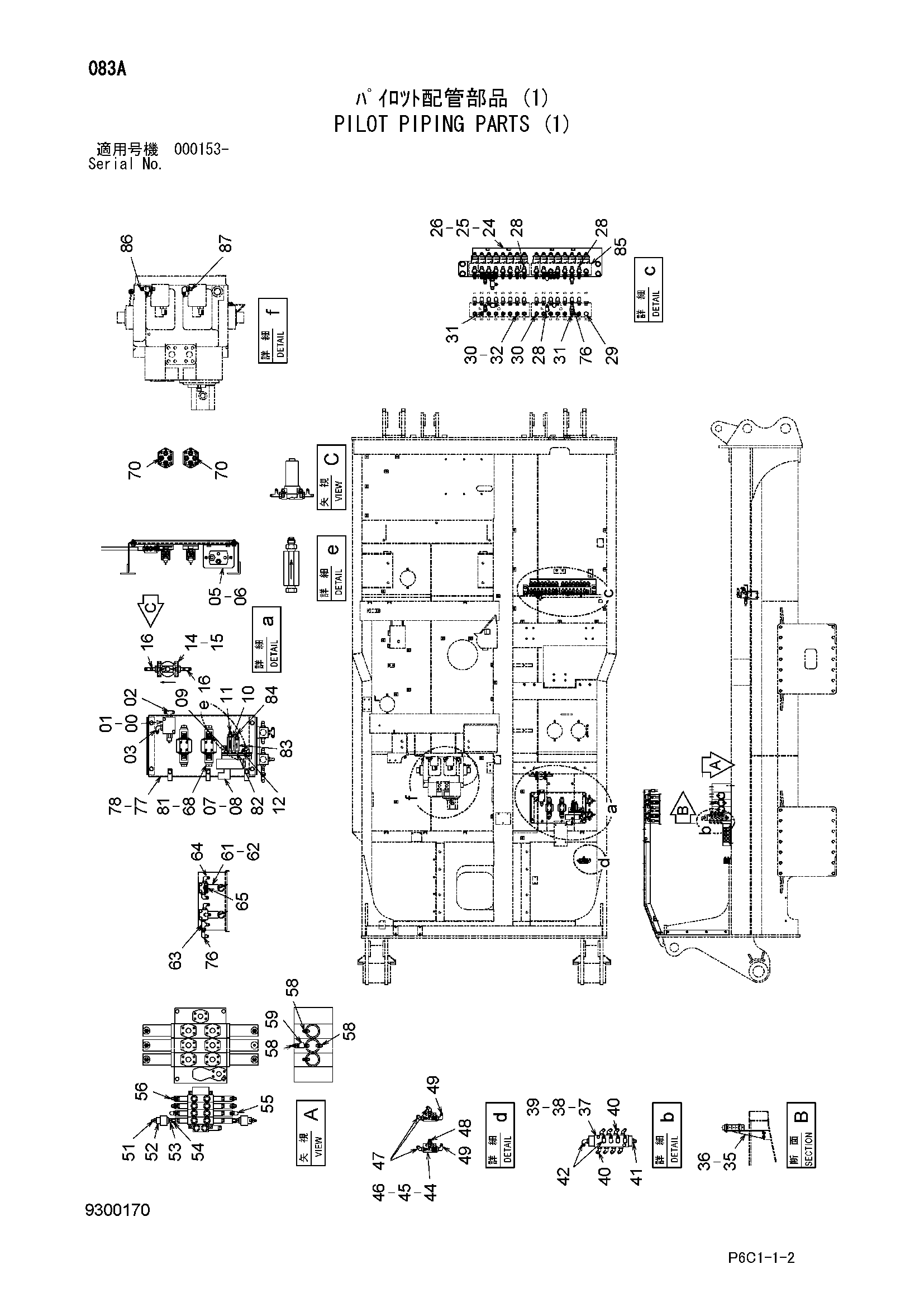

Заводская схема «Пилотные гидролинии детали (1)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4653215 | Предохранительный клапан | 1 |
| 01 | J260860 | Болт с шайбой | 2 |
| 01A | J900860 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | A852543 | Тройник | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852343 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 8115010 | Кронштейн | 1 |
| 06 | J271025 | Болт с шайбой | 2 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4662534 | Электромагнитный клапан | 1 |
| 08 | J780625 | Болт с внутренним шестигранником | 2 |
| 09 | 94-1902 | Адаптер | 1 |
| 10 | 4163091 | Обратный клапан | 1 |
| 11 | 4215651 | Адаптер | 1 |
| 12 | 4154652 | Адаптер | 2 |
| 14 | 4631976 | Масляный фильтр | 1 |
| 15 | J271000 | Болт с шайбой | 2 |
| 15A | J901000 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | A852443 | Тройник | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 8114813 | Кронштейн | 1 |
| 25 | J271225 | Болт с шайбой | 4 |
| 25A | J901225 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | J271020 | Болт с шайбой | 8 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | A852323 | Угловой штуцер | 16 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A885002 | Пробка | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852123 | Адаптер | 16 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852423 | Тройник | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4246672 | Соединительный штуцер | 1 |
| 35 | 8115012 | Кронштейн | 1 |
| 36 | J271020 | Болт с шайбой | 4 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 4353232 | Гидрораспределитель | 1 |
| 38 | J900880 | Болт | 2 |
| 39 | A590908 | Пружинная шайба | 2 |
| 40 | A852223 | Угловой штуцер | 8 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | A852123 | Адаптер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | A852323 | Угловой штуцер | 5 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4203447 | Челночный клапан | 2 |
| 45 | J900880 | Болт | 2 |
| 46 | A590908 | Пружинная шайба | 2 |
| 47 | A852223 | Угловой штуцер | 3 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | A852123 | Адаптер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | A852323 | Угловой штуцер | 2 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4154652 | Адаптер | 2 |
| 52 | 4188602 | Клапан словретурн | 2 |
| 53 | 94-1901 | Адаптер | 2 |
| 54 | 4138898 | Адаптер | 2 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | A852323 | Угловой штуцер | 2 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | A852123 | Адаптер | 4 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 58 | A852123 | Адаптер | 7 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4454002 | Тройник | 1 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4261289 | Электромагнитный клапан | 2 |
| 62 | J260855 | Болт с шайбой | 4 |
| 62A | J900855 | Болт | 1 |
| 62B | A590108 | Плоская шайба | 1 |
| 63 | A852423 | Тройник | 1 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | A852323 | Угловой штуцер | 4 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 65 | A852523 | Тройник | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 68 | 4350150 | Электромагнитный клапан | 2 |
| 70 | 4154652 | Адаптер | 8 |
| 76 | 4239976 | Унион S | 2 |
| 77 | 8115011 | Кронштейн | 1 |
| 78 | J271230 | Болт с шайбой | 4 |
| 78A | J901230 | Болт | 1 |
| 78B | J222012 | Шайба | 1 |
| 81 | J780620 | Болт с внутренним шестигранником | 4 |
| 82 | 94-1901 | Адаптер | 1 |
| 83 | 4163087 | Обратный клапан | 1 |
| 84 | 4215648 | Адаптер | 1 |
| 85 | 9218284 | Электромагнитный клапан | 2 |
| 86 | A852423 | Тройник | 1 |
| 87 | A852323 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
