Электрооборудование (10) — HITACHI FV30

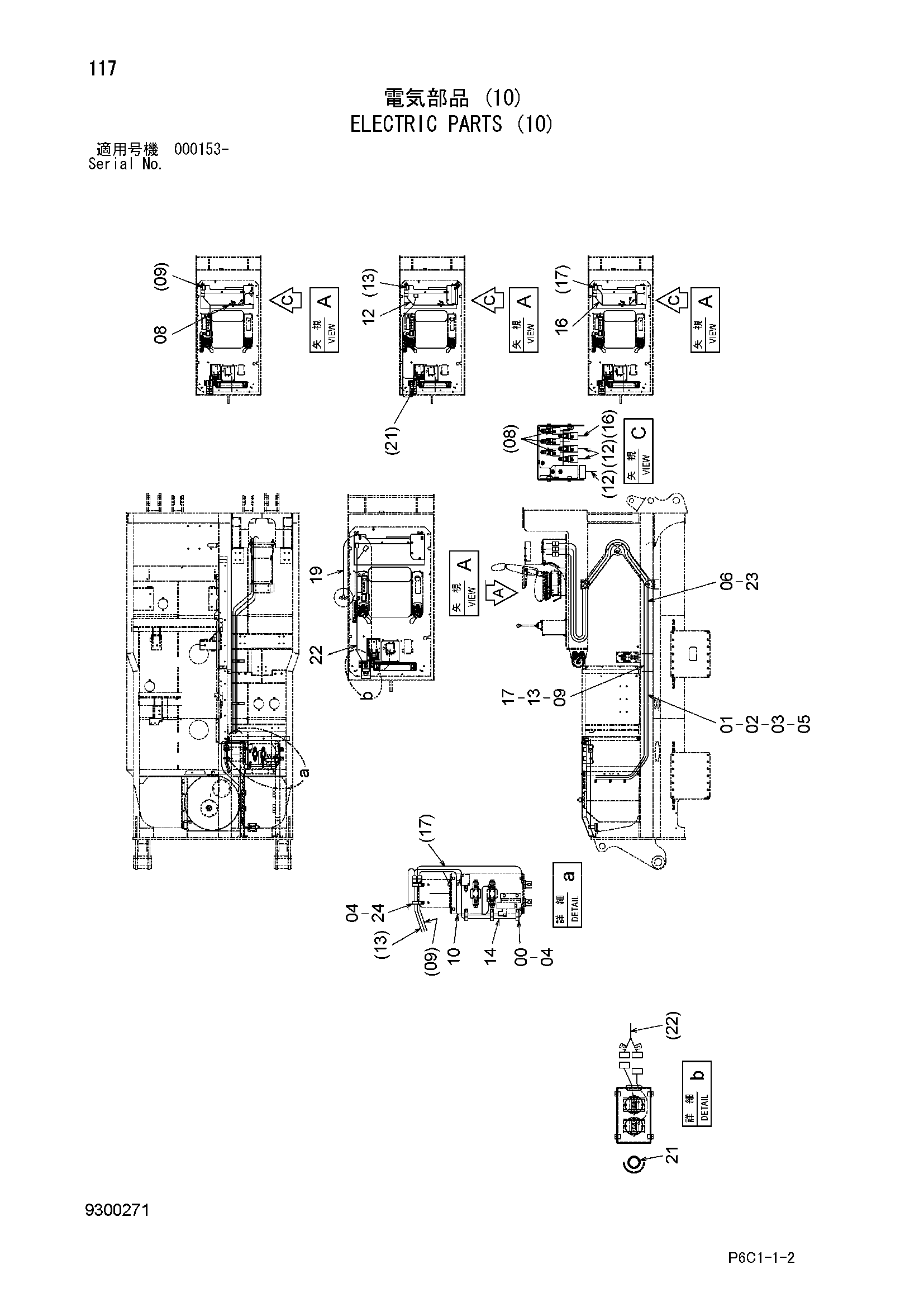

Заводская схема «Электрооборудование (10)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190261 | Зажим | 10 |
| 01 | 4190275 | Зажим | 10 |
| 02 | 4190273 | Зажим | 10 |
| 03 | 4190263 | Зажим | 10 |
| 04 | J271020 | Болт с шайбой | 20 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J271225 | Болт с шайбой | 20 |
| 05A | J901225 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4055312 | Ленточный зажим | 120 |
| 08 | 2057538 | Жгут проводов | 1 |
| 09 | 4696824 | Жгут проводов | 1 |
| 10 | 3115500 | Жгут проводов | 1 |
| 12 | 2057539 | Жгут проводов | 1 |
| 13 | 4696826 | Жгут проводов | 1 |
| 14 | 3115501 | Жгут проводов | 1 |
| 16 | 2057540 | Жгут проводов | 1 |
| 17 | 4696827 | Жгут проводов | 1 |
| 19 | 4696823 | Жгут проводов | 1 |
| 21 | 4696828 | Фонарь пилотный | 1 |
| 22 | 3115578 | Жгут проводов | 1 |
| 23 | 4190264 | Зажим | 10 |
| 24 | 4190265 | Зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
