Крышка двигателя — HITACHI FV30

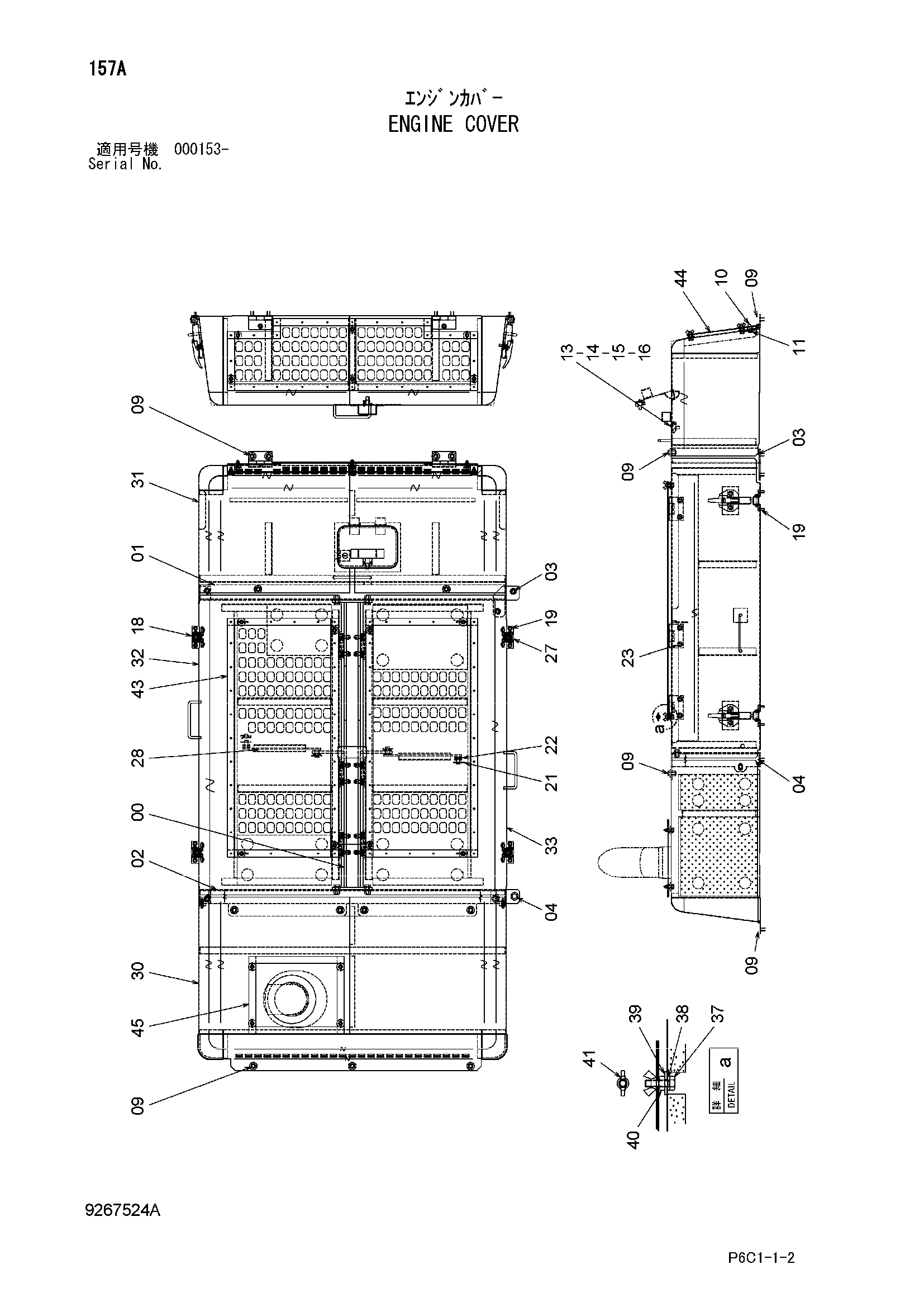

Заводская схема «Крышка двигателя» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7044339 | Опора | 1 |
| 01 | 7042883 | Опора | 1 |
| 02 | 7042884 | Опора | 1 |
| 03 | J271235 | Болт с шайбой | 8 |
| 03A | J901235 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | J281235 | Болт с шайбой | 2 |
| 04A | J901235 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 09 | J281235 | Болт с шайбой | 15 |
| 09A | J901235 | Болт | 1 |
| 09B | 4249324 | Шайба | 1 |
| 10 | 4204586 | Ограничитель | 2 |
| 11 | J950010 | Гайка | 2 |
| 13 | 4372725 | Ограничитель | 1 |
| 14 | J460410 | Винт с шайбой | 2 |
| 15 | M500403 | Гайка | 2 |
| 16 | A590104 | Плоская шайба | 2 |
| 18 | 4377519 | Защёлка | 2 |
| 18A | 3077612 | Защёлка | 1 |
| 18B | 3077611 | Анкхор | 1 |
| 19 | J260820 | Болт с шайбой | 16 |
| 19A | J900820 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 21 | 4022701 | Стопорный палец | 4 |
| 22 | J222016 | Шайба | 10 |
| 23 | J271035 | Болт с шайбой | 12 |
| 23A | J901035 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 27 | 4377569 | Защёлка | 2 |
| 27A | 3077613 | Защёлка | 1 |
| 27B | 3077611 | Анкхор | 1 |
| 28 | 9759287 | Стойка | 2 |
| 30 | 7053515 | Крышка двигатель | 1 |
| 31 | 8110780 | Крышка двигатель | 1 |
| 32 | 7053518 | Дверь | 1 |
| 33 | 7053519 | Дверь | 1 |
| 37 | J901035 | Болт | 18 |
| 38 | A590910 | Пружинная шайба | 18 |
| 39 | J217083 | Шайба | 18 |
| 40 | J950010 | Гайка | 18 |
| 41 | M570010 | Гайка винг | 18 |
| 43 | 7056736 | Сетка | 2 |
| 44 | 7056737 | Сетка | 1 |
| 45 | 7056738 | Сетка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
