Электрооборудование (1) — HITACHI FV30

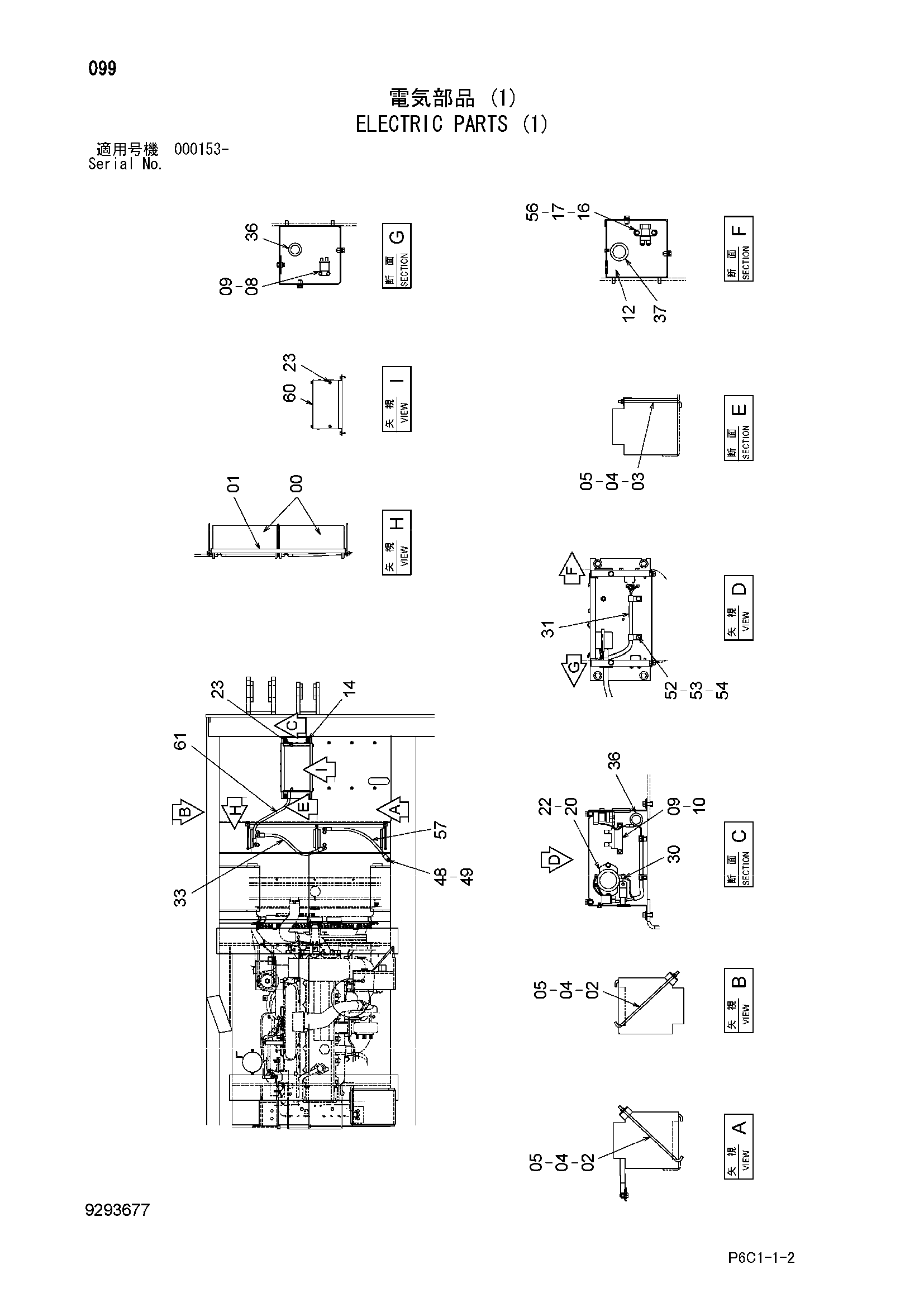

Заводская схема «Электрооборудование (1)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 8059085 | Держатель | 1 |
| 02 | 4286840 | Болт | 2 |
| 03 | 4286841 | Болт | 1 |
| 04 | M500807 | Гайка | 3 |
| 05 | A590908 | Пружинная шайба | 3 |
| 08 | 4251587 | Реле | 1 |
| 09 | J260614 | Болт с шайбой | 4 |
| 09A | J900614 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | 4297280 | Кронштейн | 1 |
| 12 | 6019189 | Короб реле | 1 |
| 14 | J281230 | Болт с шайбой | 4 |
| 14A | J901230 | Болт | 1 |
| 14B | 4249324 | Шайба | 1 |
| 16 | J260814 | Болт с шайбой | 2 |
| 16A | J900814 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | A590108 | Плоская шайба | 2 |
| 20 | 4255762 | Реле аккумулятор | 1 |
| 22 | J260825 | Болт с шайбой | 2 |
| 22A | J900825 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | J271025 | Болт с шайбой | 4 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 30 | J900820 | Болт | 1 |
| 31 | 2045194 | Жгут проводов | 1 |
| 33 | 4271827 | Жгут проводов | 1 |
| 36 | 4211059 | Резиновая втулка | 2 |
| 37 | 4207839 | Резиновая втулка | 1 |
| 48 | J950010 | Гайка | 1 |
| 49 | A590910 | Пружинная шайба | 1 |
| 52 | J901020 | Болт | 2 |
| 53 | A590910 | Пружинная шайба | 2 |
| 54 | 4190273 | Зажим | 2 |
| 56 | 4279835 | Реле защитный | 1 |
| 57 | 4640130 | Жгут проводов | 1 |
| 60 | 3114123 | Крышка | 1 |
| 61 | 4688238 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
