Обратные трубопроводы — HITACHI FV30

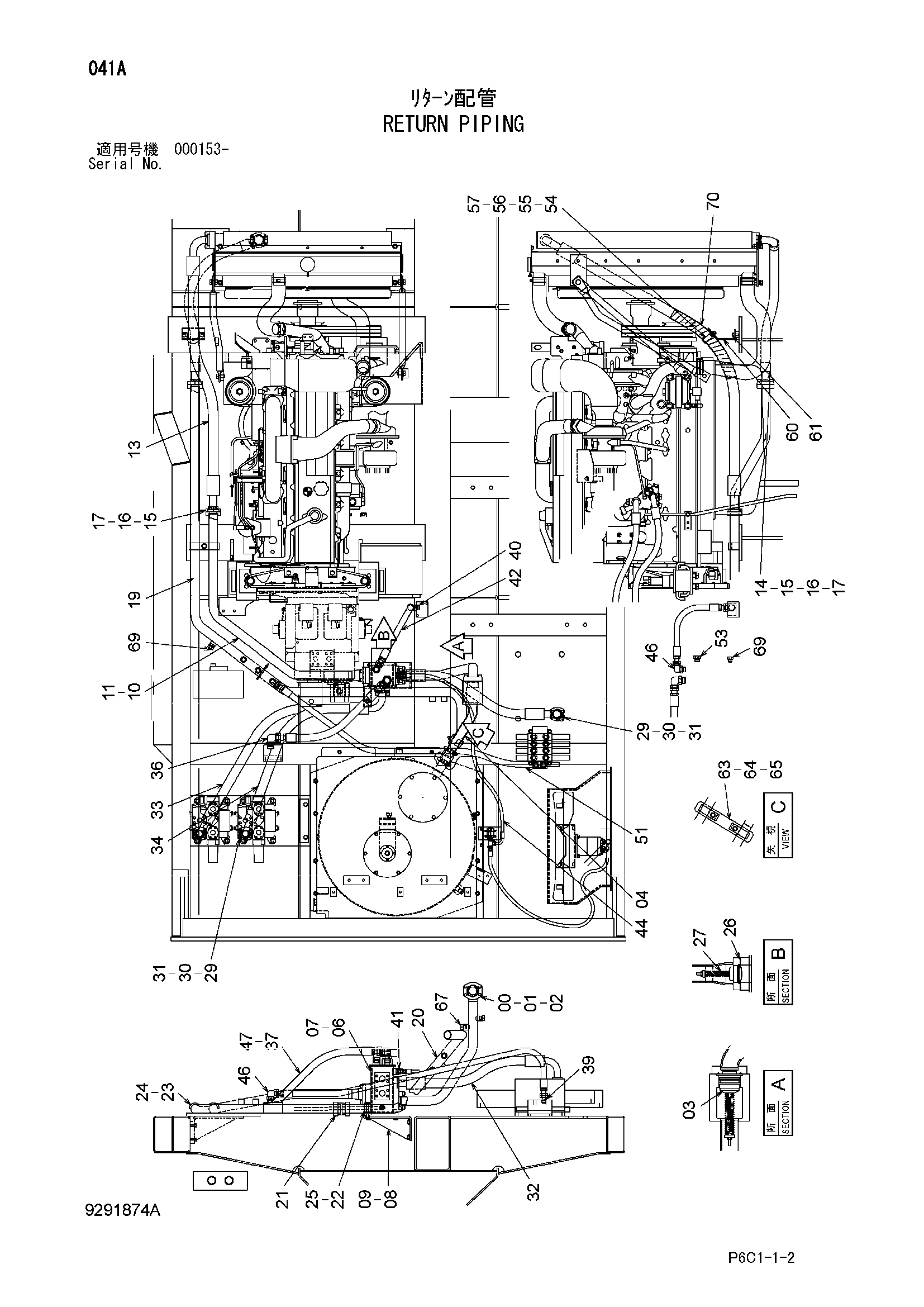

Заводская схема «Обратные трубопроводы» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050407 | Трубка | 1 |
| 01 | A811060 | Уплотнительное кольцо | 2 |
| 02 | J781235 | Болт с внутренним шестигранником | 8 |
| 03 | 4436022 | Клапан | 1 |
| 04 | 8083446 | Трубка | 1 |
| 06 | 6026500 | Коллектор | 1 |
| 07 | J271235 | Болт с шайбой | 4 |
| 07A | J901235 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 8113946 | Кронштейн | 1 |
| 09 | J271225 | Болт с шайбой | 4 |
| 09A | J901225 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 7050406 | Трубка | 1 |
| 11 | J781235 | Болт с внутренним шестигранником | 4 |
| 13 | 4659084 | Шланг | 1 |
| 14 | 4453952 | Шланг | 1 |
| 15 | 965946 | Разъёмный фланец | 8 |
| 16 | J781235 | Болт с внутренним шестигранником | 16 |
| 17 | 4510169 | Уплотнительное кольцо | 4 |
| 19 | 7050405 | Трубка | 1 |
| 20 | 7050376 | Трубка | 1 |
| 21 | 4067834 | Муфта | 1 |
| 21A | 4196260 | Уплотнение кольцо | 2 |
| 22 | 4053697 | Хомут трубки | 1 |
| 23 | 4031909 | Хомут | 1 |
| 24 | J271270 | Болт с шайбой | 1 |
| 24A | J901270 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | J271280 | Болт с шайбой | 1 |
| 25A | J901280 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | A811075 | Уплотнительное кольцо | 1 |
| 27 | 4277666 | Клапан | 1 |
| 29 | 4154614 | Разъёмный фланец | 12 |
| 30 | J781230 | Болт с внутренним шестигранником | 24 |
| 31 | 4508805 | Уплотнительное кольцо | 6 |
| 32 | 4685718 | Шланг | 1 |
| 33 | 4652096 | Шланг | 1 |
| 34 | 4659048 | Шланг | 1 |
| 36 | A853388 | Угловой штуцер | 2 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | 4225491 | Шланг | 1 |
| 39 | 4288001 | Адаптер | 1 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4190246 | Угловой штуцер | 1 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | A852143 | Адаптер | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 4373108 | Шланг | 1 |
| 44 | 4313041 | Шланг | 1 |
| 46 | A852366 | Угловой штуцер | 2 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4187328 | Уплотнительное кольцо | 2 |
| 51 | 4432861 | Шланг | 1 |
| 53 | A885006 | Пробка | 1 |
| 53A | 4506424 | Уплотнительное кольцо | 1 |
| 54 | 4053865 | Хомут трубки | 1 |
| 55 | J901025 | Болт | 2 |
| 56 | A590910 | Пружинная шайба | 2 |
| 57 | J950010 | Гайка | 2 |
| 60 | 4672245 | Пластина | 1 |
| 61 | J271025 | Болт с шайбой | 2 |
| 61A | J901025 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 63 | 9769885 | Кронштейн | 1 |
| 64 | 4053697 | Хомут трубки | 2 |
| 65 | J271280 | Болт с шайбой | 2 |
| 65A | J901280 | Болт | 1 |
| 65B | J222012 | Шайба | 1 |
| 67 | A885004 | Пробка | 2 |
| 67A | 4506418 | Уплотнительное кольцо | 1 |
| 69 | A885004 | Пробка | 2 |
| 69A | 4506418 | Уплотнительное кольцо | 1 |
| 70 | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
