Уровень пластина в сборе — HITACHI FV30

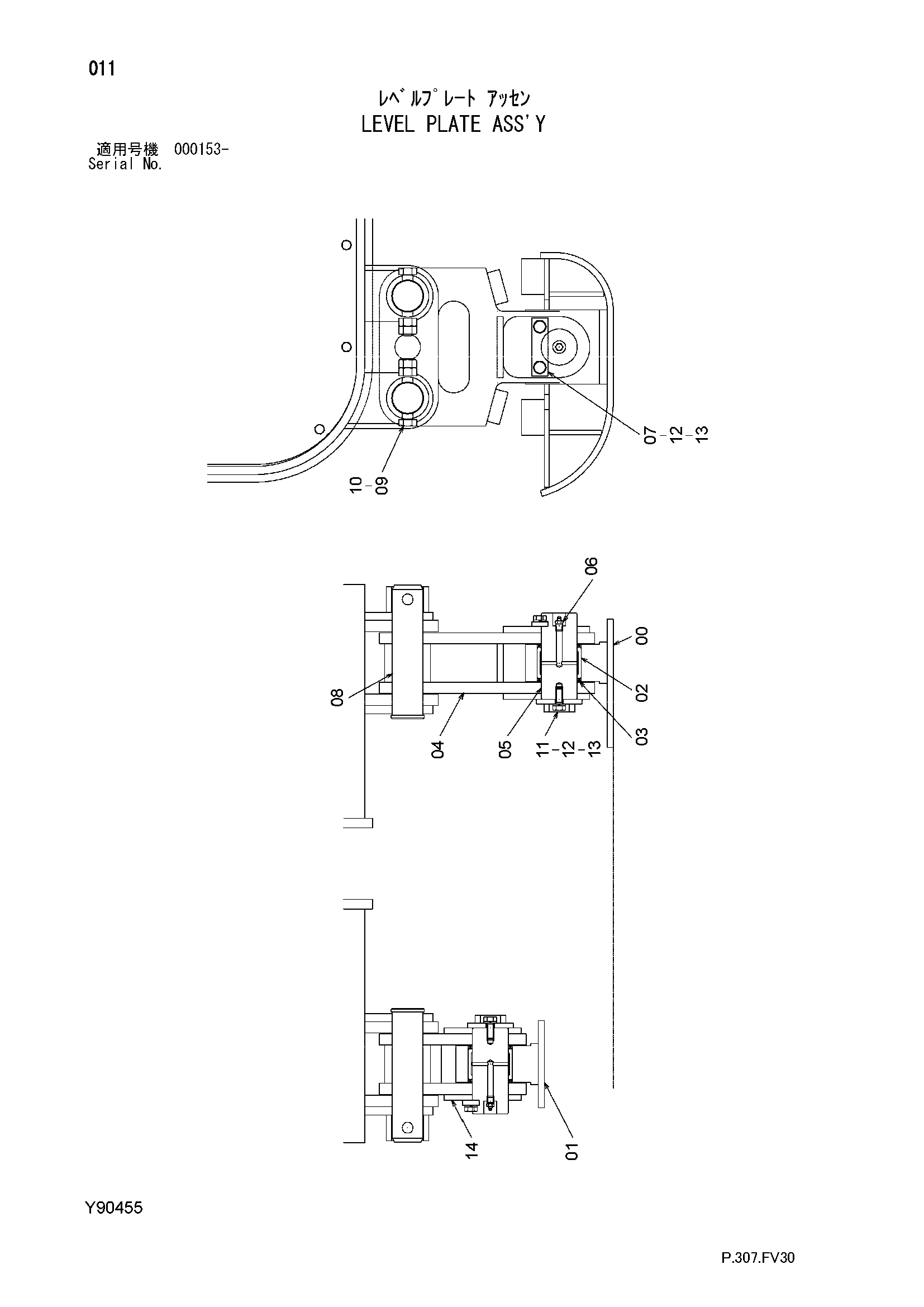

Заводская схема «Уровень пластина в сборе» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y20118 | Башмак(левый) | 1 |
| 01 | Y20119 | Башмак(правый) | 1 |
| 02 | Y41075 | Втулка | 2 |
| 03 | 4084578 | Пылезащитное уплотнение | 4 |
| 04 | Y20120 | Кронштейн | 1 |
| 05 | Y30700 | Палец | 2 |
| 06 | J75482 | Штуцер | 2 |
| 07 | Y40830 | Пластина | 2 |
| 08 | Y30701 | Палец | 4 |
| 09 | J932004 | Болт | 4 |
| 10 | J951020 | Гайка | 8 |
| 11 | Y40831 | Пластина | 2 |
| 12 | J901435 | Болт | 6 |
| 13 | A590914 | Пружинная шайба | 6 |
| 14 | Y20144 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
