Электрооборудование (8) — HITACHI FV30

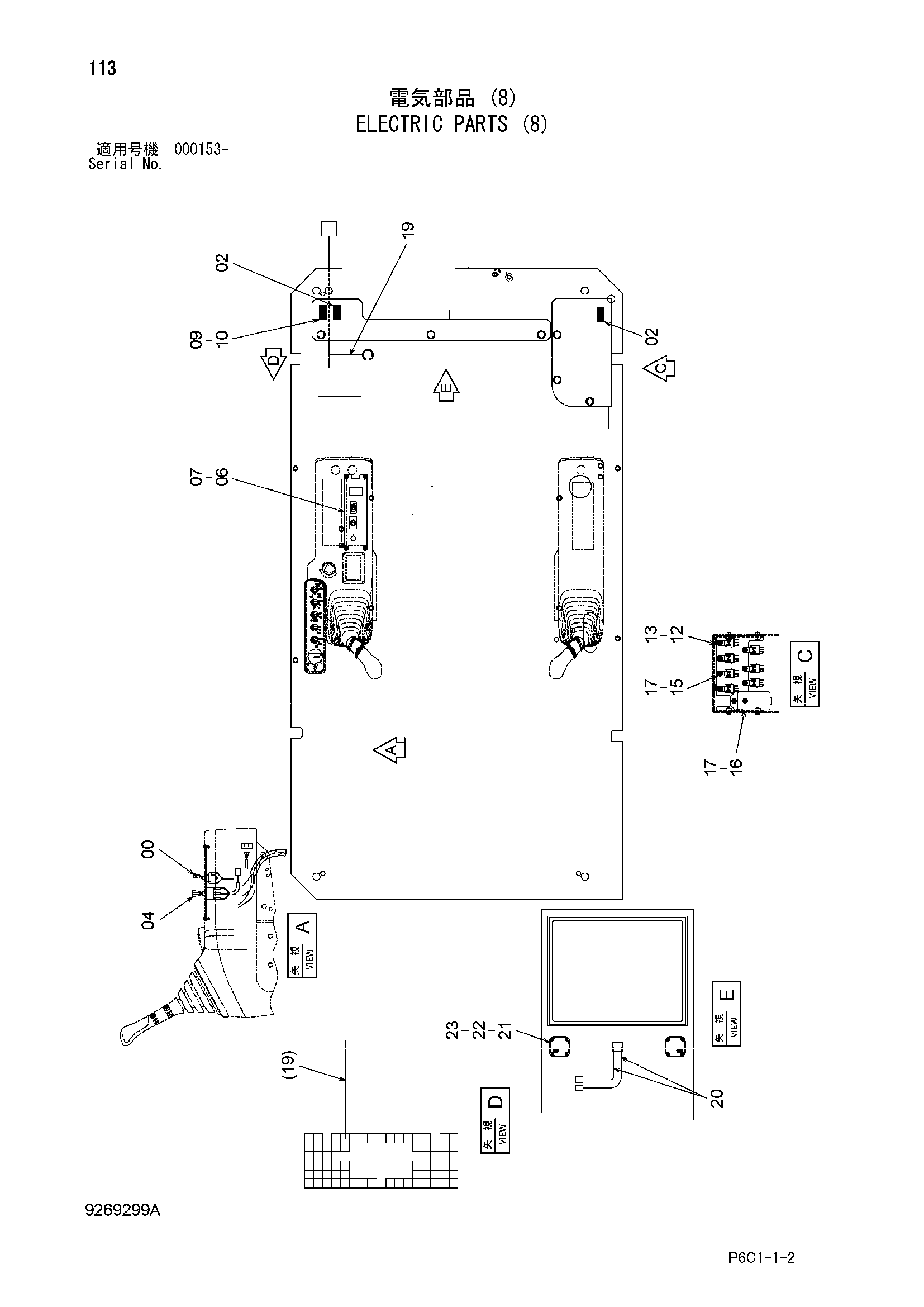

Заводская схема «Электрооборудование (8)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4372201 | Выключатель | 1 |
| 02 | 4352947 | Выключатель | 2 |
| 04 | 4336182 | Выключатель тумблер | 1 |
| 06 | 4689115 | Панель | 1 |
| 07 | 4361800 | Самонарезающий винт | 4 |
| 09 | 4456723 | Резиновое уплотнение | 1 |
| 10 | 4456725 | Крышка | 1 |
| 12 | 8082783 | Кронштейн | 1 |
| 13 | J260616 | Болт с шайбой | 4 |
| 13A | J900616 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 15 | 4414207 | Реле | 7 |
| 16 | 4696216 | Блок | 1 |
| 17 | J460614 | Винт с шайбой | 8 |
| 19 | 4699601 | Жгут проводов | 1 |
| 20 | 4700275 | Жгут проводов | 2 |
| 21 | 4456427 | Винт с шайбой | 8 |
| 22 | 4361302 | Динамик | 2 |
| 23 | 4364504 | Решётка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
