Гидроцилиндр. (раке) — HITACHI FV30

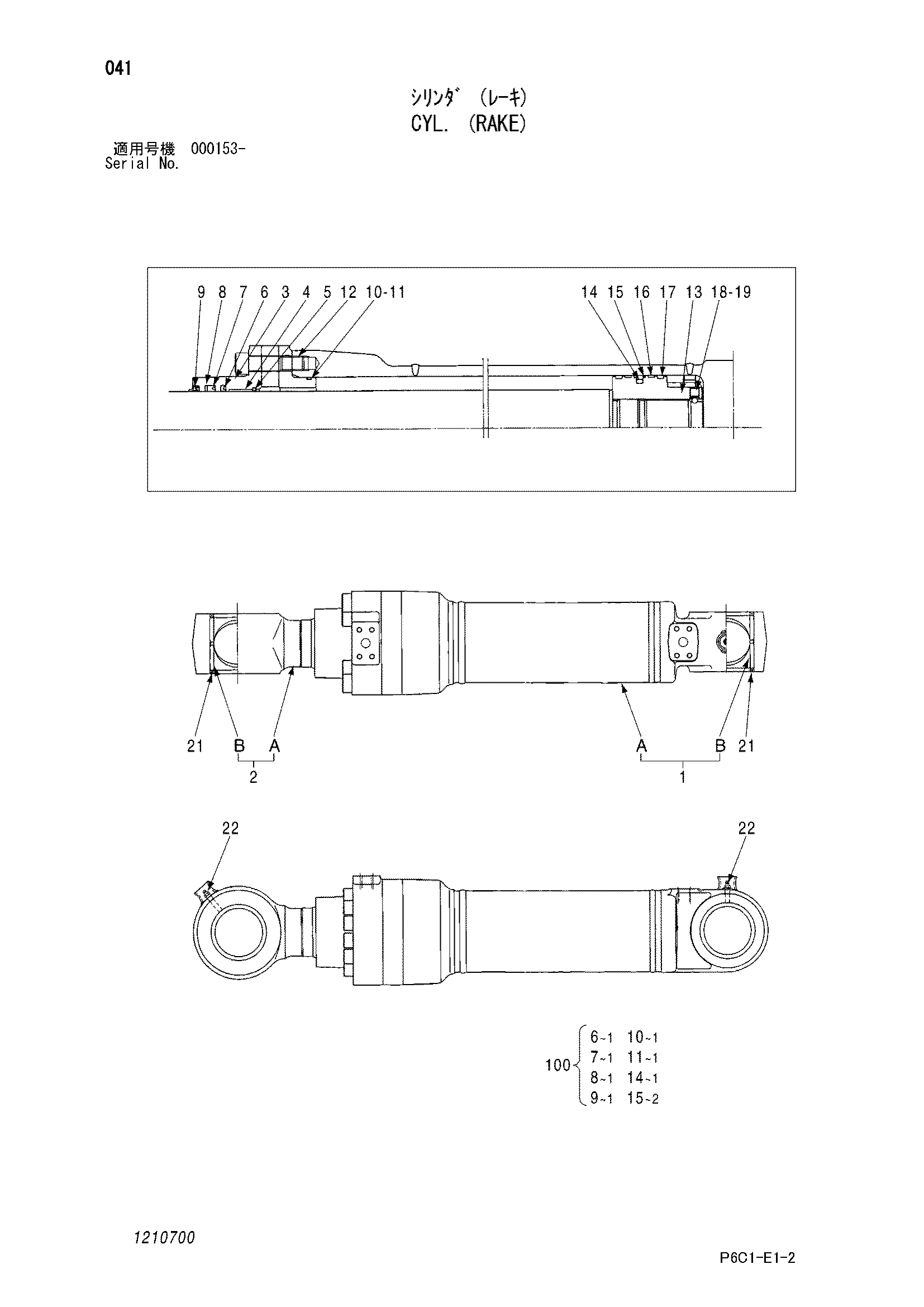

Заводская схема «Гидроцилиндр. (раке)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4686038 | Гидроцилиндр | 1 | |
| 1 | 1210701 | Труба гидроцилиндра в сборе | 1 |
| 1A | 1210702 | Труба гидроцилиндра | 1 |
| 1B | 4070104 | Втулка | 1 |
| 2 | 1210703 | Шток поршня в сборе | 1 |
| 2A | 1210704 | Шток поршня | 1 |
| 2B | 4070104 | Втулка | 1 |
| 3 | 0932803 | Головка гидроцилиндра | 1 |
| 4 | 0325904 | Втулка | 1 |
| 5 | 0237407 | Кольцо | 1 |
| 6 | 1119303 | Кольцо | 1 |
| 7 | 1119304 | У-ринг | 1 |
| 8 | 0237419 | Опорное кольцо | 1 |
| 9 | 4428492 | Грязесъёмное кольцо | 1 |
| 10 | A811125 | Уплотнительное кольцо | 1 |
| 11 | 0409906 | Опорное кольцо | 1 |
| 12 | M341880 | Болт с внутренним шестигранником | 12 |
| 13 | 1210705 | Поршень | 1 |
| 14 | 0254305 | Уплотнительное кольцо | 1 |
| 15 | 0409911 | Опорное кольцо | 2 |
| 16 | 0974906 | Направляющее кольцо | 2 |
| 17 | 0254309 | Направляющее кольцо | 2 |
| 18 | 1134804 | Установочный винт | 1 |
| 19 | 0111707 | Стальной шарик | 1 |
| 21 | 4067901 | Пылезащитное уплотнение | 4 |
| 22 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4662066 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
