Рама в сборе — HITACHI FV30

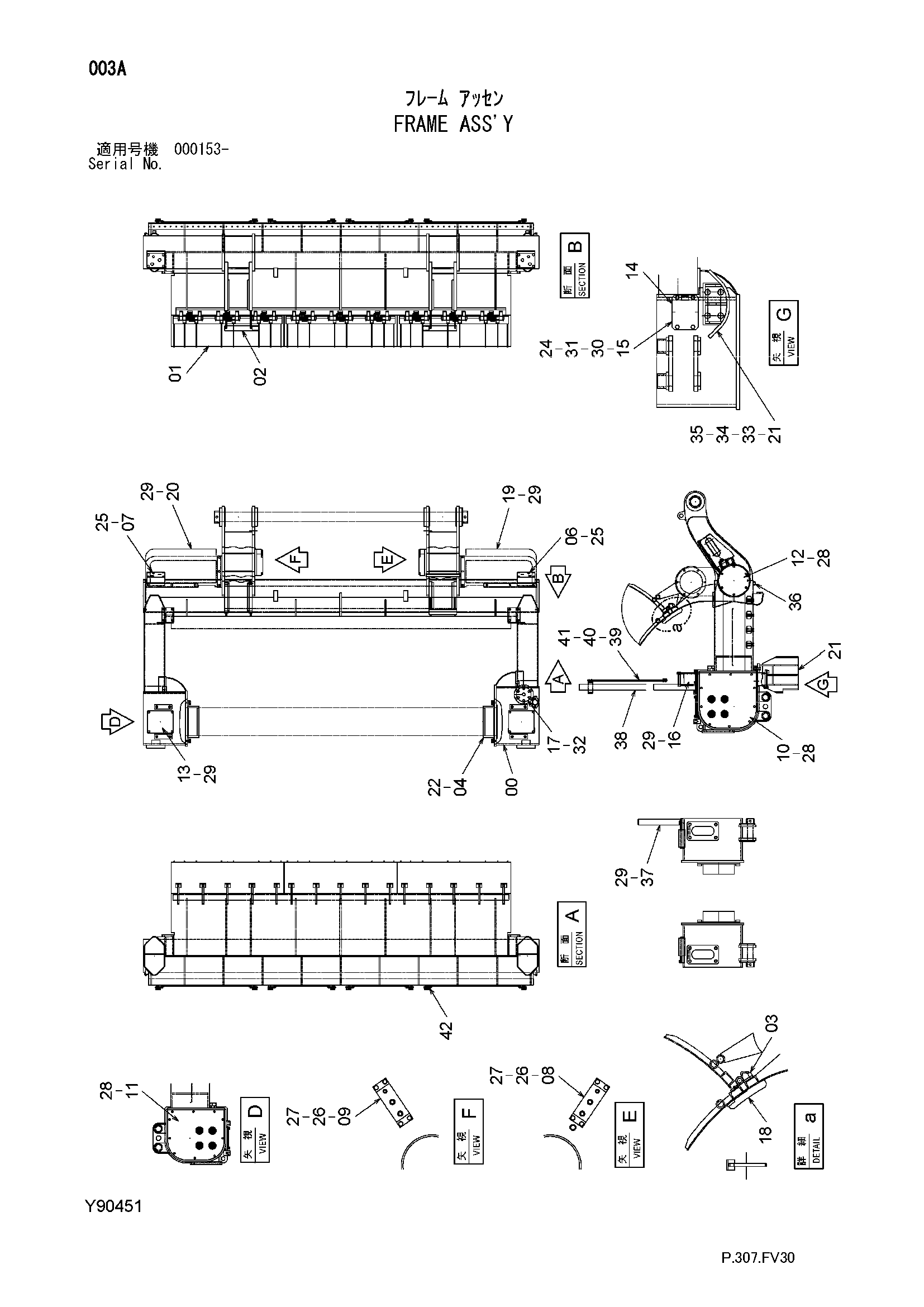

Заводская схема «Рама в сборе» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y10077 | Рама | 1 |
| 01 | Y90450 | Защитный кожух | 3 |
| 02 | Y41034 | Трубка | 2 |
| 03 | Y40640 | Пластина | 9 |
| 04 | Y20134 | Защитный кожух | 2 |
| 06 | Y30670 | Блок(левый) | 1 |
| 07 | Y30671 | Блок(правый) | 1 |
| 08 | Y30686 | Блок | 1 |
| 09 | Y30716 | Блок | 1 |
| 10 | Y30687 | Крышка | 1 |
| 11 | Y30688 | Крышка | 1 |
| 12 | Y41033 | Крышка | 2 |
| 13 | Y41035 | Крышка | 2 |
| 14 | Y41036 | Крышка | 1 |
| 15 | Y41037 | Крышка | 1 |
| 16 | Y30689 | Корпус | 1 |
| 17 | Y41038 | Крышка | 2 |
| 18 | Y30690 | Ограничитель | 15 |
| 19 | Y20115 | Защита(левый) | 1 |
| 20 | Y20116 | Защита(правый) | 1 |
| 21 | Y20117 | Защитный кожух | 1 |
| 22 | J011235 | Болт с шайбой | 16 |
| 24 | A590912 | Пружинная шайба | 4 |
| 25 | M341270 | Болт с внутренним шестигранником | 8 |
| 26 | J901470 | Болт | 8 |
| 27 | A590914 | Пружинная шайба | 8 |
| 28 | J011020 | Болт с шайбой | 32 |
| 29 | J011230 | Болт с шайбой | 22 |
| 30 | J901240 | Болт | 4 |
| 31 | J950012 | Гайка | 4 |
| 32 | J011225 | Болт с шайбой | 12 |
| 33 | J932060 | Болт | 4 |
| 34 | A590920 | Пружинная шайба | 4 |
| 35 | J950020 | Гайка | 4 |
| 36 | 94-2025 | Пробка | 2 |
| 37 | Y30829 | Кронштейн | 1 |
| 38 | Y30836 | Кронштейн | 1 |
| 39 | Y41307 | Пластина | 1 |
| 40 | M341025 | Болт с внутренним шестигранником | 4 |
| 41 | A590910 | Пружинная шайба | 4 |
| 42 | Y30851 | Нижняя защита | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
