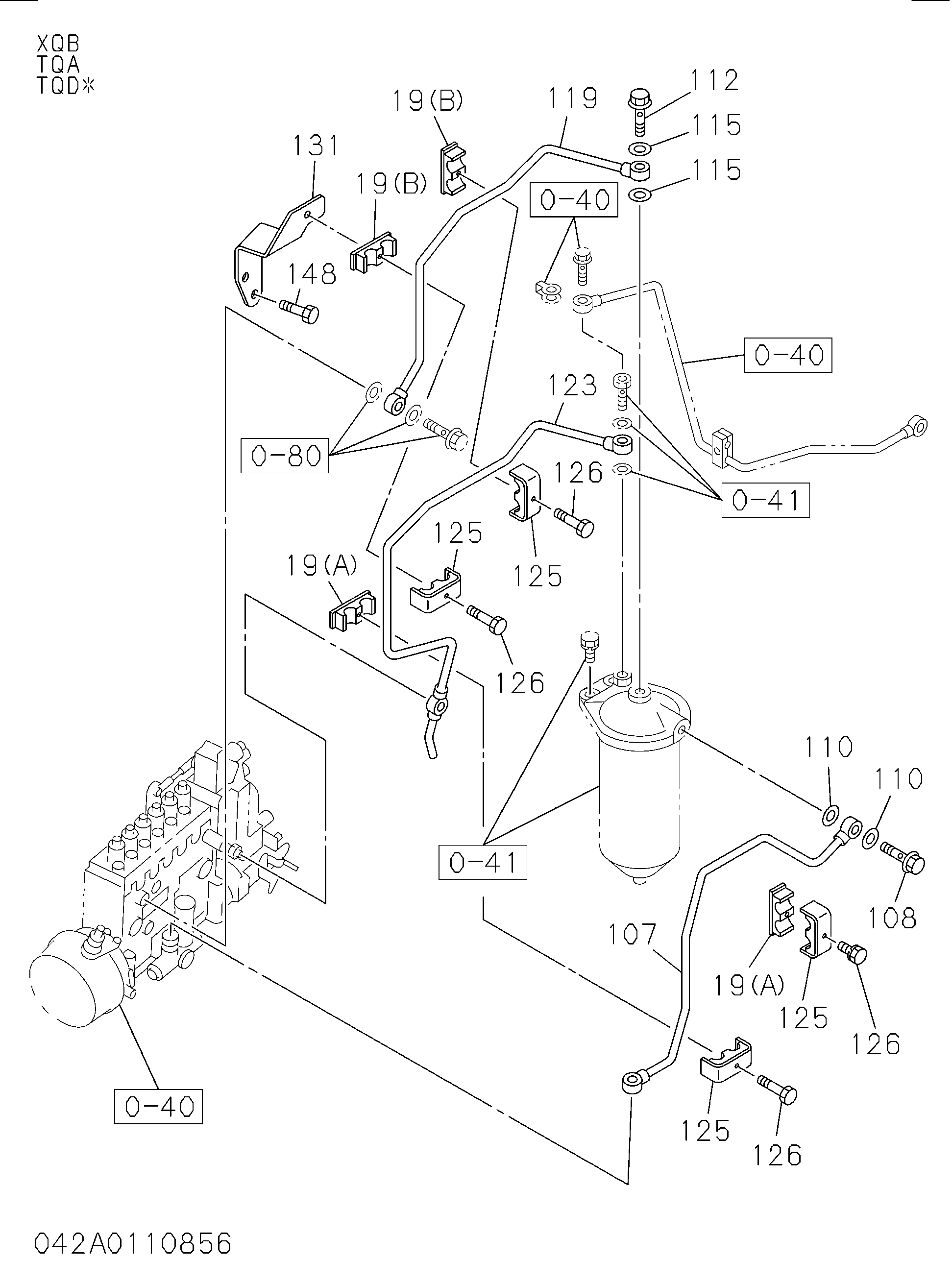

042: Топливный насос и трубопровод — HITACHI FV30
Заводская схема «042: Топливный насос и трубопровод» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 019(A) | 8943930391 | Зажим топливный трубка | 2 |
| 019(B) | 1097011800 | Зажим топливный трубка | 2 |
| 107 | 1154166400 | Трубка топливный, подающий насос TO топливный фильтр | 1 |
| 108 | 1096750860 | Болт соединение, топливный фильтр | 1 |
| 110 | 1096300850 | Прокладка соединение болт, топливный трубка | 2 |
| 112 | 1096750860 | Болт соединение, топливный фильтр | 1 |
| 115 | 1096300850 | Прокладка соединение болт, топливный трубка | 5 |
| 119 | 1154166390 | Трубка топливный, топливный фильтр TO впрыск насос | 1 |
| 123 | 1154166380 | Трубка топливный, топливный фильтр леак OFF | 1 |
| 125 | 8943932803 | Зажим топливный трубка | 4 |
| 126 | 0280806300 | Болт зажим, топливный трубка | 4 |
| 126 | 0280506300 | Болт зажим, топливный трубка | 4 |
| 131 | 1154196810 | Кронштейн топливный трубка зажим | 1 |
| 148 | 0280808160 | Болт кронштейн | 2 |
| 148 | 0280508160 | Болт кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
