Электрооборудование (дистанционный конторол) — HITACHI FV30

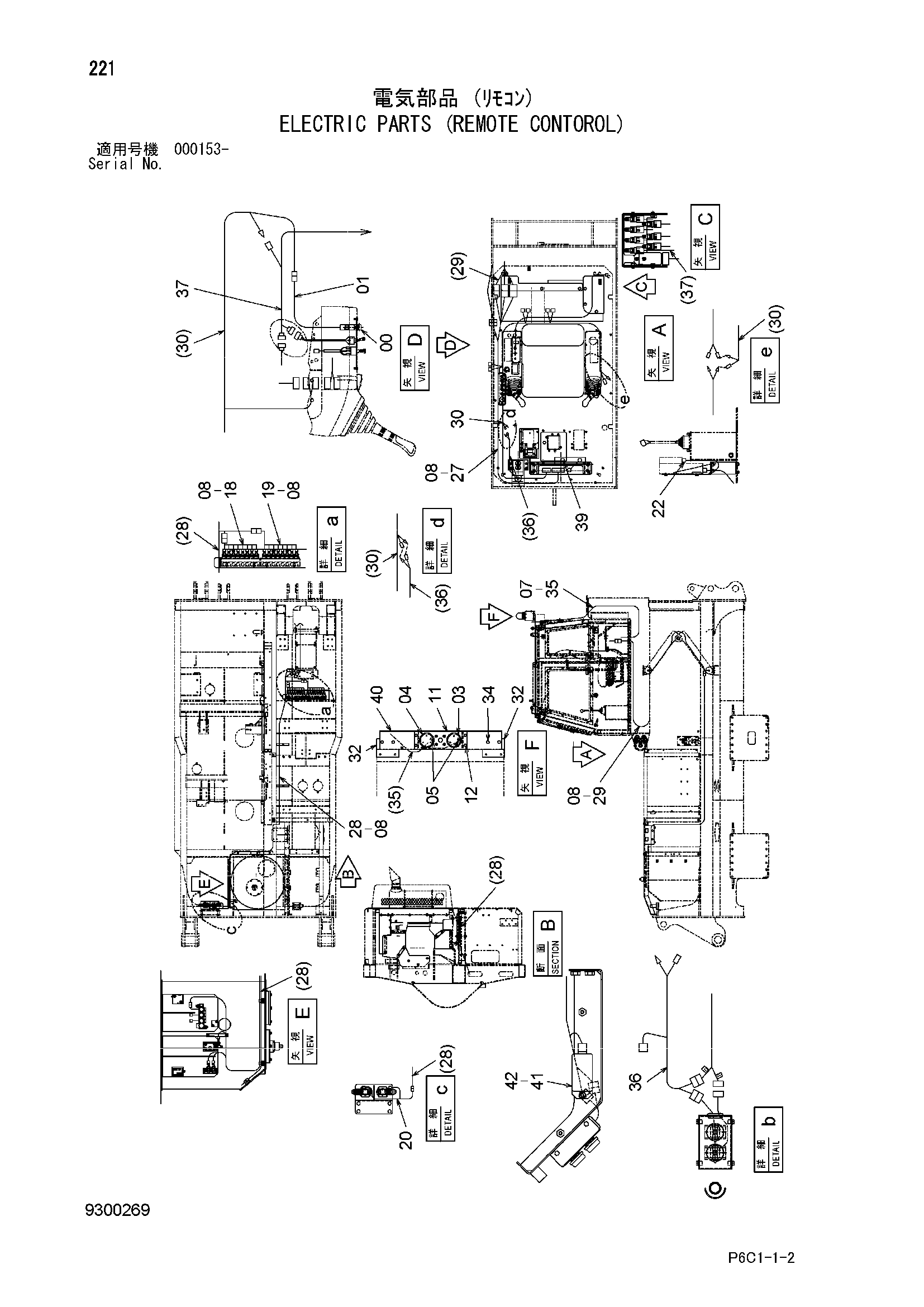

Заводская схема «Электрооборудование (дистанционный конторол)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4661522 | Выключатель | 1 |
| 01 | 4651278 | Жгут проводов | 1 |
| 03 | 4465280 | Фонарь | 1 |
| 04 | 4465100 | Фонарь | 1 |
| 05 | 94-2816 | Резиновая втулка | 2 |
| 07 | 4050373 | Зажим | 10 |
| 08 | 4055312 | Ленточный зажим | 15 |
| 11 | 8088104 | Кронштейн | 1 |
| 12 | J271020 | Болт с шайбой | 4 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 18 | 3109081 | Жгут проводов | 1 |
| 19 | 3109082 | Жгут проводов | 1 |
| 20 | 4661547 | Жгут проводов | 1 |
| 22 | 4661790 | Трос | 1 |
| 24 | 4192018 | Зажим | 2 |
| 25 | J271020 | Болт с шайбой | 2 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 2057546 | Жгут проводов | 1 |
| 28 | 2057547 | Жгут проводов | 1 |
| 29 | 2057548 | Жгут проводов | 1 |
| 30 | 2057557 | Жгут проводов | 1 |
| 32 | 9770754 | Пластина | 2 |
| 34 | J271225 | Болт с шайбой | 4 |
| 34A | J901225 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | 4661549 | Жгут проводов | 1 |
| 36 | 4699655 | Жгут проводов | 1 |
| 37 | 4699656 | Жгут проводов | 1 |
| 39 | 4702309 | Угловой штуцер | 1 |
| 40 | 8118958 | Кронштейн | 1 |
| 41 | 4704563 | Блок | 1 |
| 42 | J900816 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
