Лубрикатор короб — HITACHI FV30

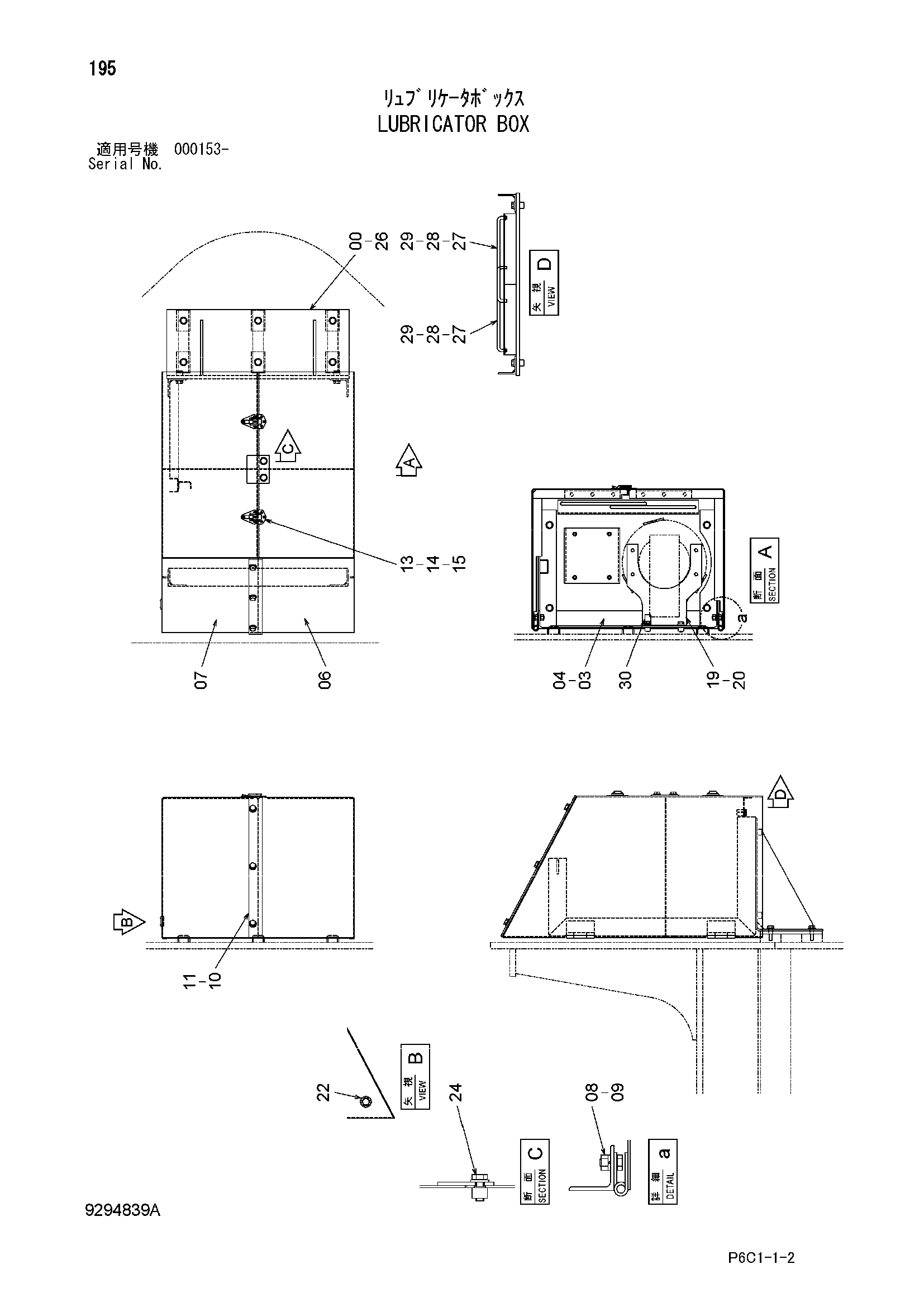

Заводская схема «Лубрикатор короб» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055600 | Кронштейн | 1 |
| 03 | 6026721 | Рама | 1 |
| 04 | J271235 | Болт с шайбой | 4 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 7055599 | Крышка | 1 |
| 07 | 7055598 | Крышка | 1 |
| 08 | J950012 | Гайка | 8 |
| 09 | A590912 | Пружинная шайба | 8 |
| 10 | 4689599 | Резиновая прокладка | 1 |
| 11 | J271230 | Болт с шайбой | 3 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4689600 | Замок | 2 |
| 14 | M470410 | Винт | 12 |
| 15 | M500403 | Гайка | 12 |
| 19 | 4695912 | Кронштейн | 1 |
| 20 | J271030 | Болт с шайбой | 2 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4163949 | Резиновая втулка | 1 |
| 24 | J271230 | Болт с шайбой | 2 |
| 24A | J901230 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | J271245 | Болт с шайбой | 6 |
| 26A | J901245 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 4704862 | Стойка | 2 |
| 28 | A590110 | Плоская шайба | 2 |
| 29 | A762016 | Шплинт | 2 |
| 30 | 4190264 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
