Гидроцилиндр поворота отвала — HITACHI FV30

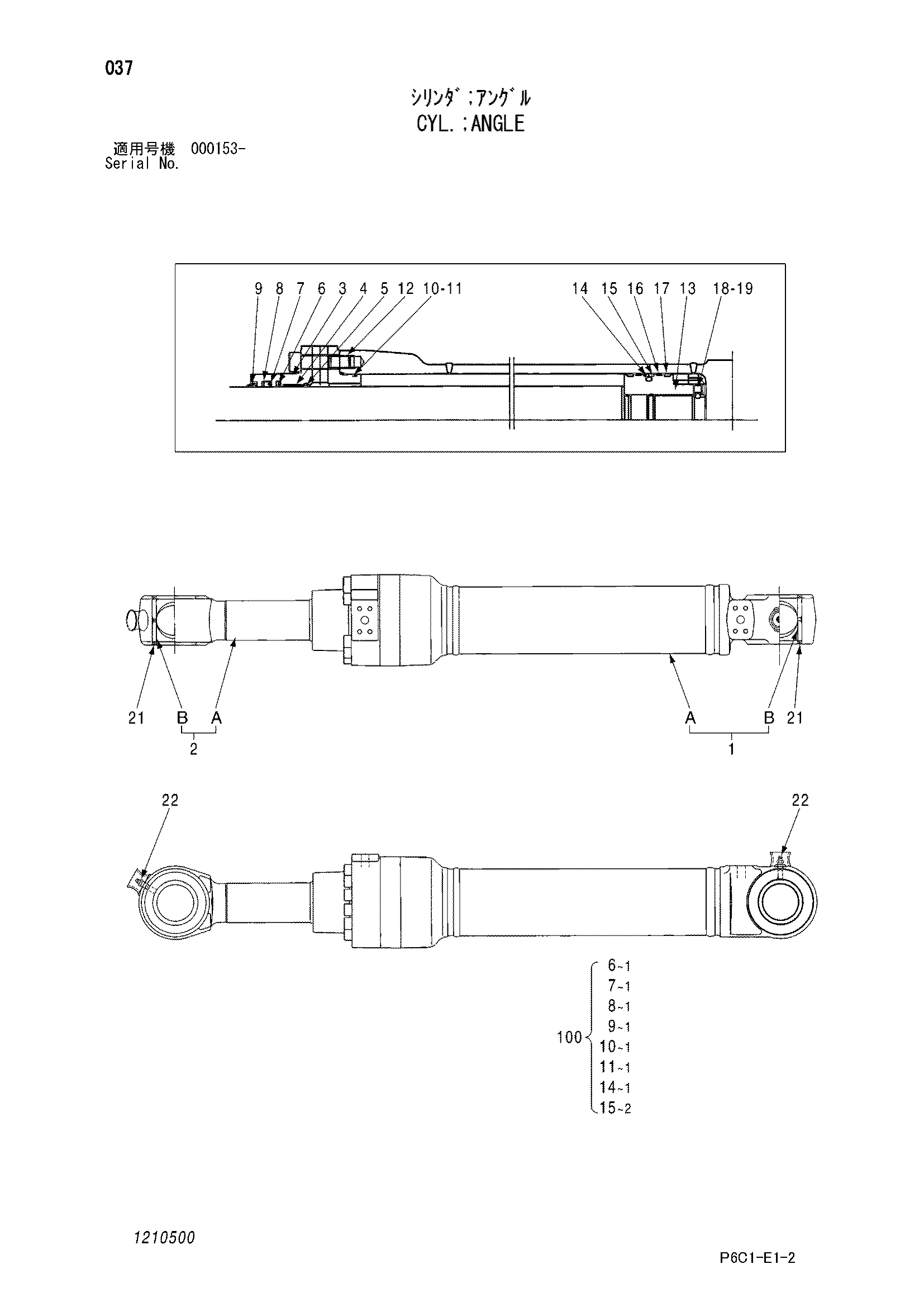

Заводская схема «Гидроцилиндр поворота отвала» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4686036 | Гидроцилиндр. угол | 1 | |
| 1 | 1210501 | Труба гидроцилиндра в сборе | 1 |
| 1A | 1210502 | Труба гидроцилиндра | 1 |
| 1B | 0335303 | Втулка пальца | 1 |
| 2 | 1210503 | Шток поршня в сборе | 1 |
| 2A | 1210504 | Шток поршня | 1 |
| 2B | 0335303 | Втулка пальца | 1 |
| 3 | 0789605 | Головка гидроцилиндра | 1 |
| 4 | 0310304 | Втулка | 1 |
| 5 | 0271304 | Стопорное кольцо | 1 |
| 6 | 0789310 | Кольцо | 1 |
| 7 | 0789311 | U-образная манжета | 1 |
| 8 | 0271310 | Опорное кольцо | 1 |
| 9 | 0666806 | Грязесъёмное кольцо | 1 |
| 10 | A810095 | Уплотнительное кольцо | 1 |
| 11 | 0254905 | Опорное кольцо | 1 |
| 12 | M341465 | Болт с внутренним шестигранником | 12 |
| 13 | 1137703 | Поршень | 1 |
| 14 | 0240807 | Уплотнительное кольцо | 1 |
| 15 | 0686706 | Опорное кольцо | 2 |
| 16 | 1137704 | Направляющее кольцо | 2 |
| 17 | 0254908 | Кольцо | 2 |
| 18 | 0310612 | Установочный винт | 1 |
| 19 | 0111818 | Шарик | 1 |
| 21 | 4065687 | Пылезащитное уплотнение | 4 |
| 22 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4663496 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
