Каталог запчастей HITACHI
Средний стаккер — HITACHI FS165T

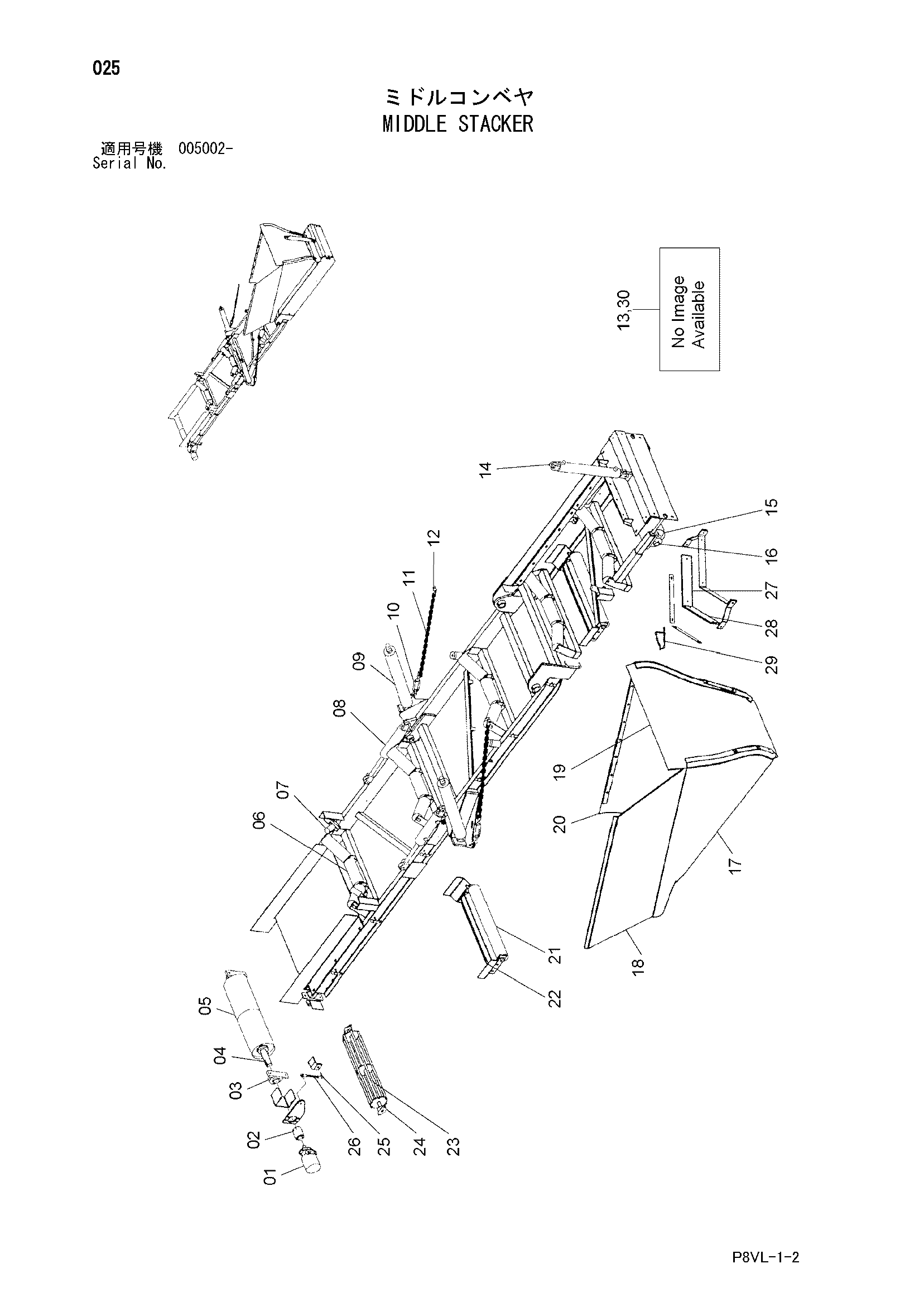

Заводская схема «Средний стаккер» для HITACHI FS165T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | ERN204520 | Гидромотор | 1 |
| 02 | ERN24106717 | Муфта | 1 |
| 03 | ERN200745 | Подшипник. блок | 4 |
| 03 | ERN144810 | Подшипник. блок | 4 |
| 04 | ERN204597 | Вал | 1 |
| 05 | ERN204374 | Шкив привод | 1 |
| 06 | ERN204617 | Ролик | 15 |
| 07 | ERN205384 | Каток направляющая | 4 |
| 08 | ERN24202320 | Гидроцилиндр. масляный | 2 |
| 09 | ERN201697 | Гидроцилиндр. масляный | 2 |
| 10 | ERN200234 | Турнбуккле | 2 |
| 11 | ERN201950 | Цепь | 2 |
| 12 | ERN24106741 | Серьга | 6 |
| 13 | ERN201678 | Ремень | 1 |
| 14 | ERN24202321 | Гидроцилиндр. масляный | 1 |
| 15 | ERN204374 | Шкив | 1 |
| 16 | ERN204600 | Вал | 1 |
| 17 | ERN201952 | Резиновая прокладка | 1 |
| 18 | ERN201953 | Резиновая прокладка | 1 |
| 19 | ERN201954 | Резиновая прокладка | 1 |
| 20 | ERN201955 | Резиновая прокладка | 1 |
| 21 | ERN204286 | Ролик | 2 |
| 22 | ERN204724 | Защитный кожух | 2 |
| 23 | ERN201957 | Ролик | 1 |
| 24 | ERN116006 | Подшипник. блок | 2 |
| 24 | ERN145282 | Подшипник. блок | 2 |
| 25 | ERN201129 | Концевой шток | 2 |
| 26 | ERN201958 | Шток TIE | 1 |
| 27 | ERN202903 | Отвал | 1 |
| 28 | ERN202904 | Отвал | 1 |
| 29 | ERN24100167 | Цепь | 1 |
| 30 | ERN202260 | Страп | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FS165T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
