Гидравлический узел в сборе — HITACHI FS165T

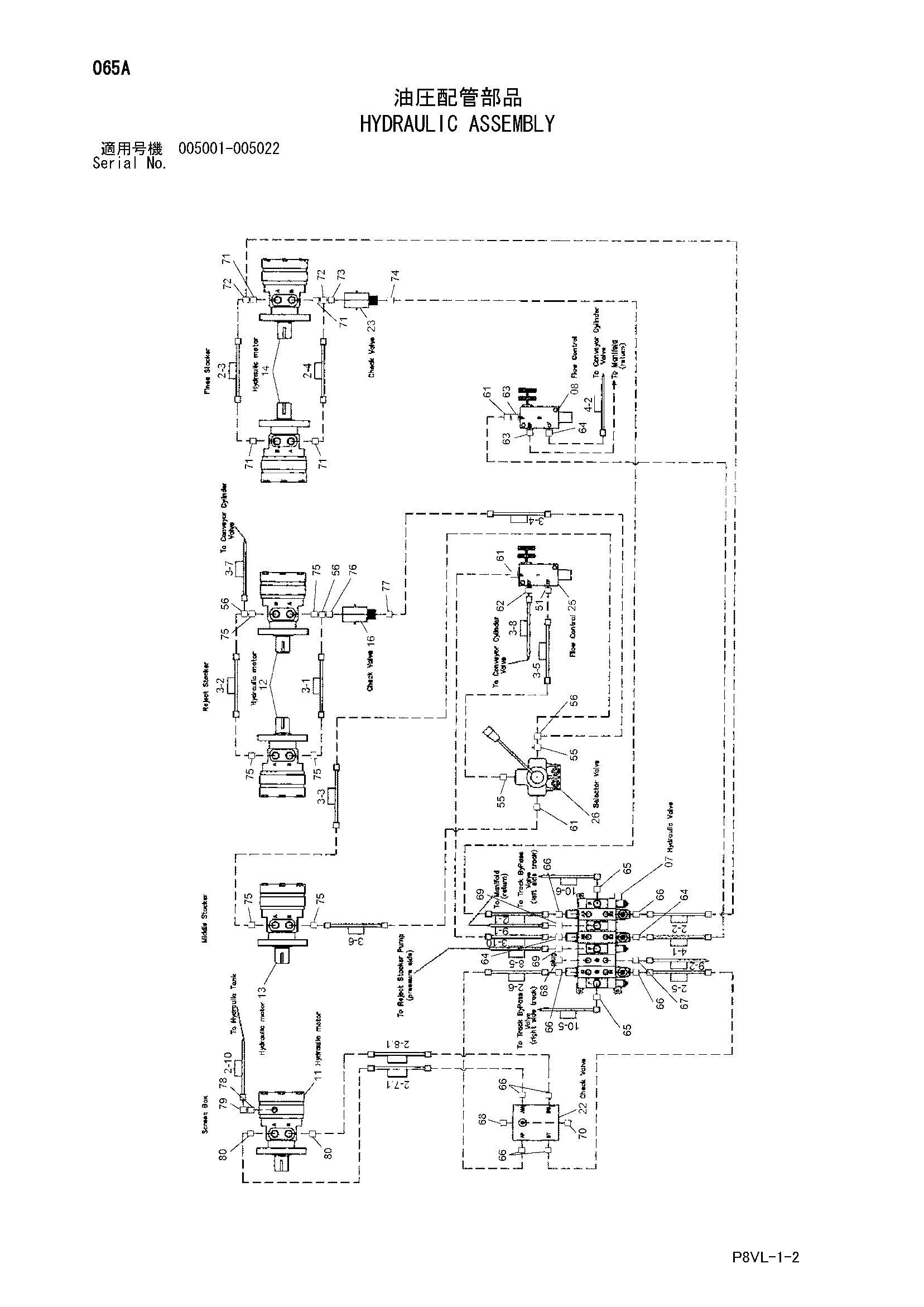

Заводская схема «Гидравлический узел в сборе» для HITACHI FS165T. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
07	ERN24203945	Гидрораспределитель	1
08	ERN24204848	Клапан регулировочный	1
11	ERN201810	Гидромотор	1
12	ERN204513	Гидромотор	2
13	ERN204520	Гидромотор	1
14	ERN204520	Гидромотор	2
16	ERN200243	Клапан словретурн	1
22	ERN24109243	Обратный клапан	1
23	ERN24204703	Обратный клапан	1
25	ERN201653	Клапан регулировочный	1
26	ERN24206371	Клапан селектор	1
51	ERN24204777	Угловой штуцер	1
55	ERN24204386	Адаптер	2
56	ERN24204752	Тройник	3
61	ERN24200049	Угловой штуцер	3
62	ERN200929	Адаптер	1
63	ERN52205235	Адаптер	2
64	ERN24200265	Адаптер	4
65	ERN24204382	Адаптер	2
66	ERN24200061	Адаптер	8
67	ERN24204632	Адаптер	1
68	ERN24204247	Пробка	2
69	ERN24205234	Адаптер	1
70	ERN24204873	Пробка	1
71	ERN24204782	Адаптер	4
72	ERN24204839	Тройник	2
73	ERN24204842	Соединение свивел	1
74	ERN24205263	Адаптер	1
75	ERN24204730	Адаптер	6
76	ERN24204799	Соединение свивел	1
77	ERN24204722	Адаптер	1
78	ERN24204971	Уплотнительное кольцо	1
79	ERN24204328	Адаптер	1
80	ERN202815	Фланец	2
2-1	ERN134810	Шланг	1
2-2	ERN134811	Шланг	1
2-3	ERN134812	Шланг	1
2-4	ERN134813	Шланг	1
2-5	ERN134814	Шланг	1
2-6	ERN134815	Шланг	1
2-7.1	ERN134822	Шланг	1
2-8.1	ERN134823	Шланг	1
2-10	ERN134837	Шланг	1
3-1	ERN134827	Шланг	1
3-2	ERN134828	Шланг	1
3-3	ERN134829	Шланг	1
3-4	ERN134830	Шланг	1
3-5	ERN134831	Шланг	1
3-6	ERN134832	Шланг	1
3-7	ERN134833	Шланг	1
3-8	ERN134834	Шланг	1
3-10	ERN134857	Шланг	1
3-10	ERN134836	Шланг	1
4-1	ERN134825	Шланг	1
4-2	ERN134841	Шланг	1
8-5	ERN134826	Шланг	1
9-1	ERN134800	Шланг	1
9-2	ERN134801	Шланг	1
10-5	ERN134807	Шланг	1
10-6	ERN134806	Шланг	1
