Гидравлический узел в сборе — HITACHI FS165T

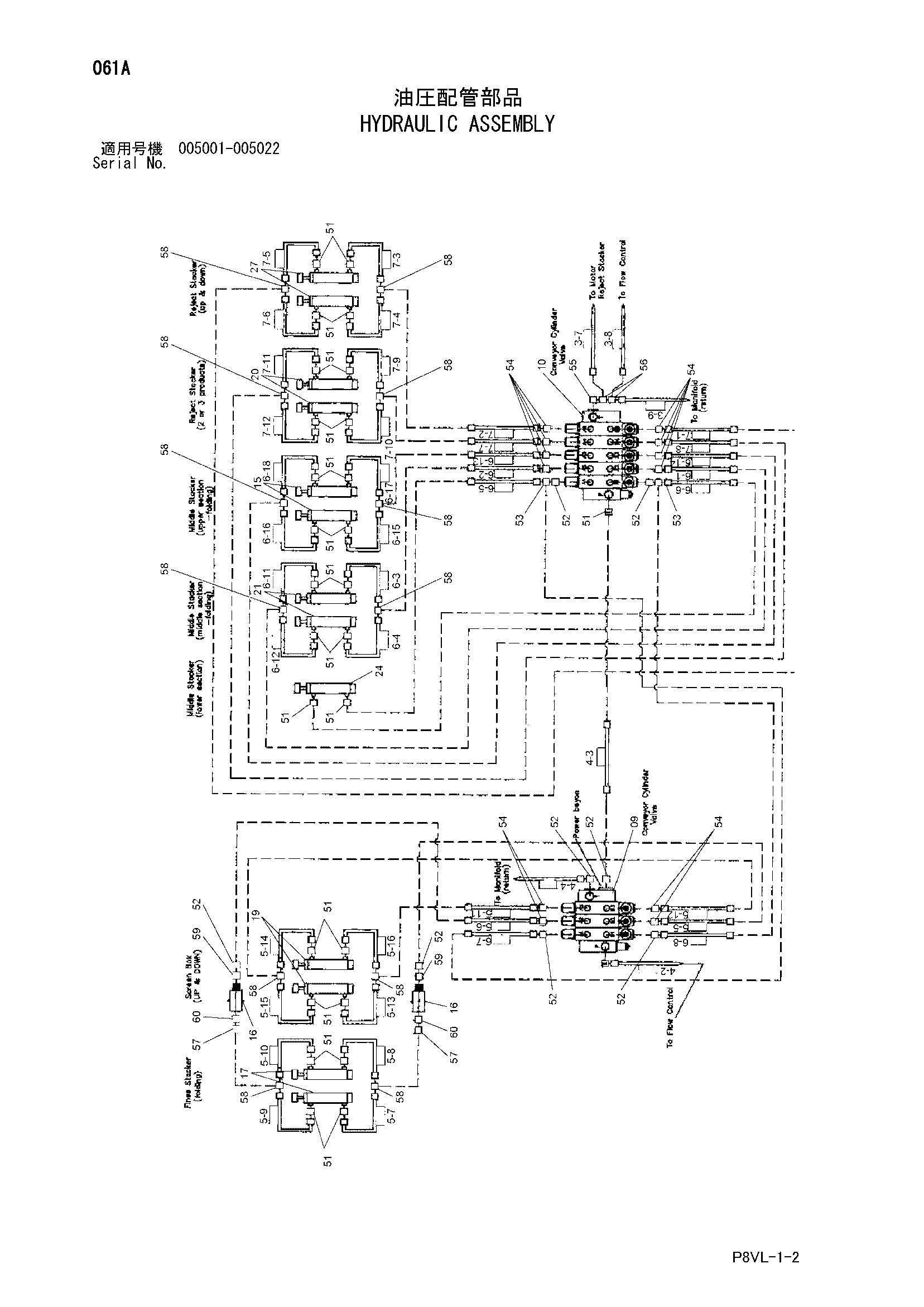

Заводская схема «Гидравлический узел в сборе» для HITACHI FS165T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | ERN200470 | Гидрораспределитель | 1 |
| 10 | ERN202762 | Гидрораспределитель | 1 |
| 15 | ERN24202320 | Гидроцилиндр. масляный | 2 |
| 16 | ERN200243 | Клапан словретурн | 2 |
| 17 | ERN24205319 | Гидроцилиндр масляный | 2 |
| 19 | ERN201775 | Гидроцилиндр. масляный | 2 |
| 20 | ERN24206386 | Гидроцилиндр. масляный | 2 |
| 21 | ERN201697 | Гидроцилиндр. масляный | 2 |
| 24 | ERN24202321 | Гидроцилиндр. масляный | 1 |
| 27 | ERN24205261 | Гидроцилиндр. масляный | 2 |
| 51 | ERN24204777 | Угловой штуцер | 27 |
| 52 | ERN24200043 | Адаптер | 9 |
| 53 | ERN24204723 | Тройник | 2 |
| 54 | ERN24204385 | Адаптер | 12 |
| 55 | ERN24204386 | Адаптер | 1 |
| 56 | ERN24204752 | Тройник | 2 |
| 57 | ERN24204267 | Соединение свивел | 2 |
| 58 | ERN24204621 | Тройник | 12 |
| 59 | ERN24204360 | Адаптер | 2 |
| 60 | ERN24204346 | Переходник S | 2 |
| 3-7 | ERN134833 | Шланг | 1 |
| 3-8 | ERN134834 | Шланг | 1 |
| 3-9 | ERN134835 | Шланг | 1 |
| 4-2 | ERN134841 | Шланг | 1 |
| 4-3 | ERN134843 | Шланг | 1 |
| 4-4 | ERN134842 | Шланг | 1 |
| 5-5 | ERN134846 | Шланг | 1 |
| 5-6 | ERN134847 | Шланг | 1 |
| 5-7 | ERN134848 | Шланг | 1 |
| 5-7 | ERN144112 | Шланг | 1 |
| 5-8 | ERN134849 | Шланг | 1 |
| 5-8 | ERN144113 | Шланг | 1 |
| 5-9 | ERN134850 | Шланг | 1 |
| 5-9 | ERN144114 | Шланг | 1 |
| 5-10 | ERN134851 | Шланг | 1 |
| 5-10 | ERN144117 | Шланг | 1 |
| 5-11 | ERN134852 | Шланг | 1 |
| 5-12 | ERN134853 | Шланг | 1 |
| 5-13 | ERN134854 | Шланг | 1 |
| 5-14 | ERN134855 | Шланг | 1 |
| 5-15 | ERN134856 | Шланг | 1 |
| 5-16 | ERN134857 | Шланг | 1 |
| 6-1 | ERN134864 | Шланг | 1 |
| 6-2 | ERN134865 | Шланг | 1 |
| 6-3 | ERN134866 | Шланг | 1 |
| 6-4 | ERN134867 | Шланг | 1 |
| 6-5 | ERN134870 | Шланг | 1 |
| 6-6 | ERN134871 | Шланг | 1 |
| 6-7 | ERN134872 | Шланг | 1 |
| 6-8 | ERN134873 | Шланг | 1 |
| 6-11 | ERN134868 | Шланг | 1 |
| 6-12 | ERN134869 | Шланг | 1 |
| 6-13 | ERN134858 | Шланг | 1 |
| 6-14 | ERN134859 | Шланг | 1 |
| 6-15 | ERN134860 | Шланг | 1 |
| 6-16 | ERN134861 | Шланг | 1 |
| 6-17 | ERN134862 | Шланг | 1 |
| 6-18 | ERN134863 | Шланг | 1 |
| 7-1 | ERN134874 | Шланг | 1 |
| 7-2 | ERN134875 | Шланг | 1 |
| 7-3 | ERN134876 | Шланг | 1 |
| 7-4 | ERN134877 | Шланг | 1 |
| 7-5 | ERN134878 | Шланг | 1 |
| 7-6 | ERN134879 | Шланг | 1 |
| 7-7 | ERN134880 | Шланг | 1 |
| 7-8 | ERN134881 | Шланг | 1 |
| 7-9 | ERN134882 | Шланг | 1 |
| 7-10 | ERN134883 | Шланг | 1 |
| 7-11 | ERN134884 | Шланг | 1 |
| 7-12 | ERN134885 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FS165T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
