Экран короб — HITACHI FS165T

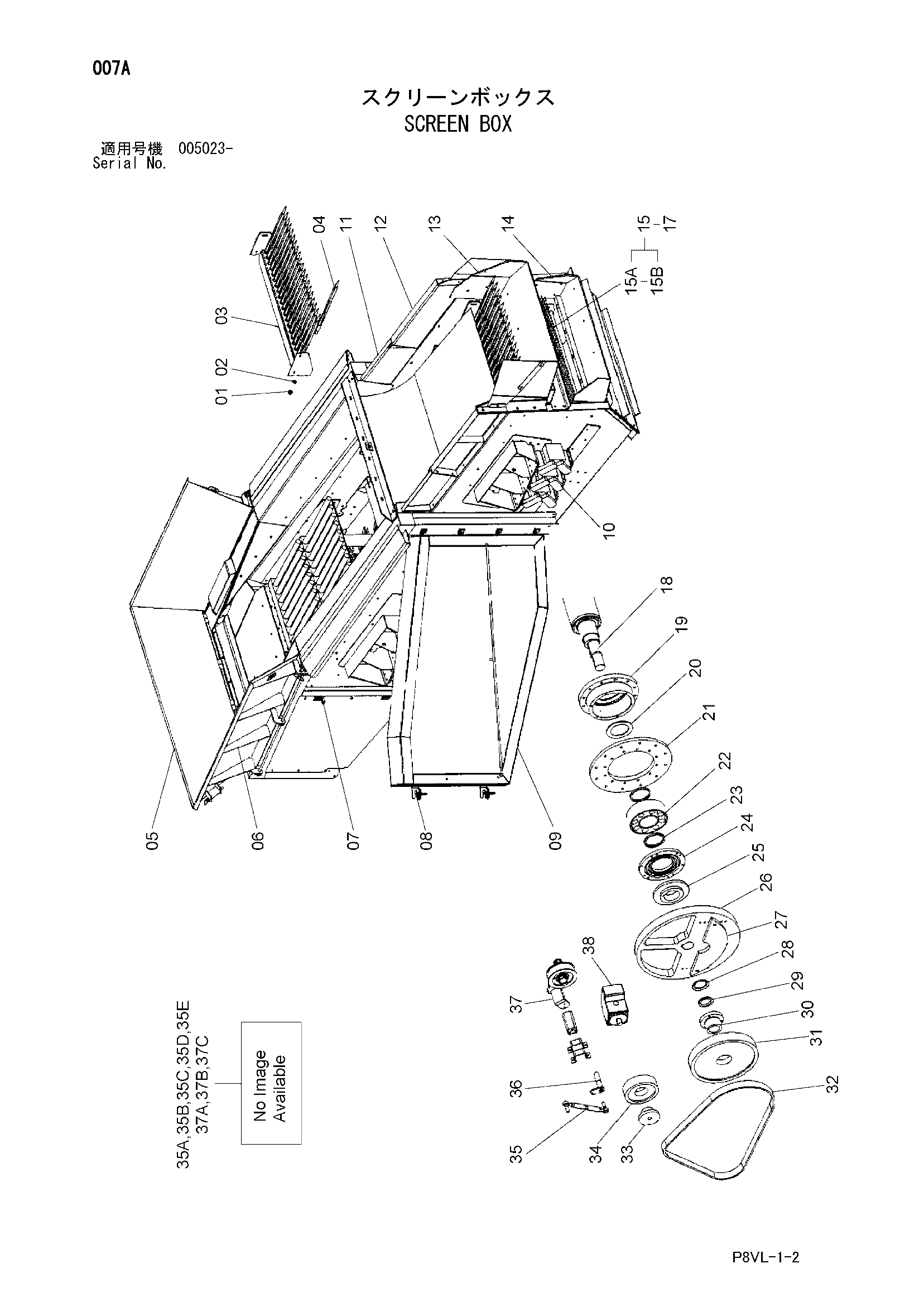

Заводская схема «Экран короб» для HITACHI FS165T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | ERN24104954 | Стопорная гайка | |
| 02 | ERN24104953 | Шайба коникал | |
| 03 | ERN24109223 | Кронштейн | 7 |
| 04 | ERN24107081 | Палец | |
| 05 | ERN205924 | Бункер | 1 |
| 06 | ERN205923 | Бункер | 1 |
| 07 | ERN141213 | Угол | 4 |
| 09 | ERN142076 | Дверь | 2 |
| 10 | ERN24109279 | Резиновая подушка | 12 |
| 11 | ERN203023 | Коовер | 1 |
| 12 | ERN24100216 | Коовер | 2 |
| 13 | ERN201989 | Кхуте | 1 |
| 14 | ERN24109225 | Кхуте | 1 |
| 15 | ERN172310 | Палец в сборе12.7-20 | 15 |
| 15A | ERN142488 | Палец12.7mm | 705 |
| 17 | ERN206391 | Кронштейн | 15 |
| 18 | ERN205734 | Вал | 1 |
| 20 | ERN24109231 | Уплотнение | 2 |
| 21 | ERN206380 | Фланец | 2 |
| 22 | ERN24107313 | Подшипник | 2 |
| 23 | ERN24109229 | Проставка | 2 |
| 24 | ERN24109236 | Уплотнение | 2 |
| 25 | ERN24109252 | Уплотнение | 2 |
| 26 | ERN205735 | Противовес | 2 |
| 27 | ERN24109234 | Противовес | 2 |
| 28 | ERN24105311 | Стопорная шайба | 2 |
| 29 | ERN201128 | Гайка | 2 |
| 30 | ERN24104475 | Втулка | 1 |
| 31 | ERN109300 | Шкив | 1 |
| 32 | ERN139082 | Ремень | 1 |
| 33 | ERN109308 | Втулка | 1 |
| 34 | ERN109299 | Шкив привод | 1 |
| 35 | ERN203021 | Шток TIE | 1 |
| 35A | ERN201862 | Концевой шток | 1 |
| 35B | ERN201863 | Концевой шток | 1 |
| 35C | ERN203022 | Шток TIE | 1 |
| 35D | ERN24100137 | Гайка | 1 |
| 35E | ERN202868 | Гайка | 1 |
| 36 | ERN203020 | Палец | 1 |
| 37A | ERN24109202 | Резиновая подушка | 1 |
| 37B | ERN125698 | Втулка | 1 |
| 37C | ERN154181 | Шкив | 1 |
| 38 | ERN201810 | Гидромотор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FS165T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
