Экран короб — HITACHI FS165T

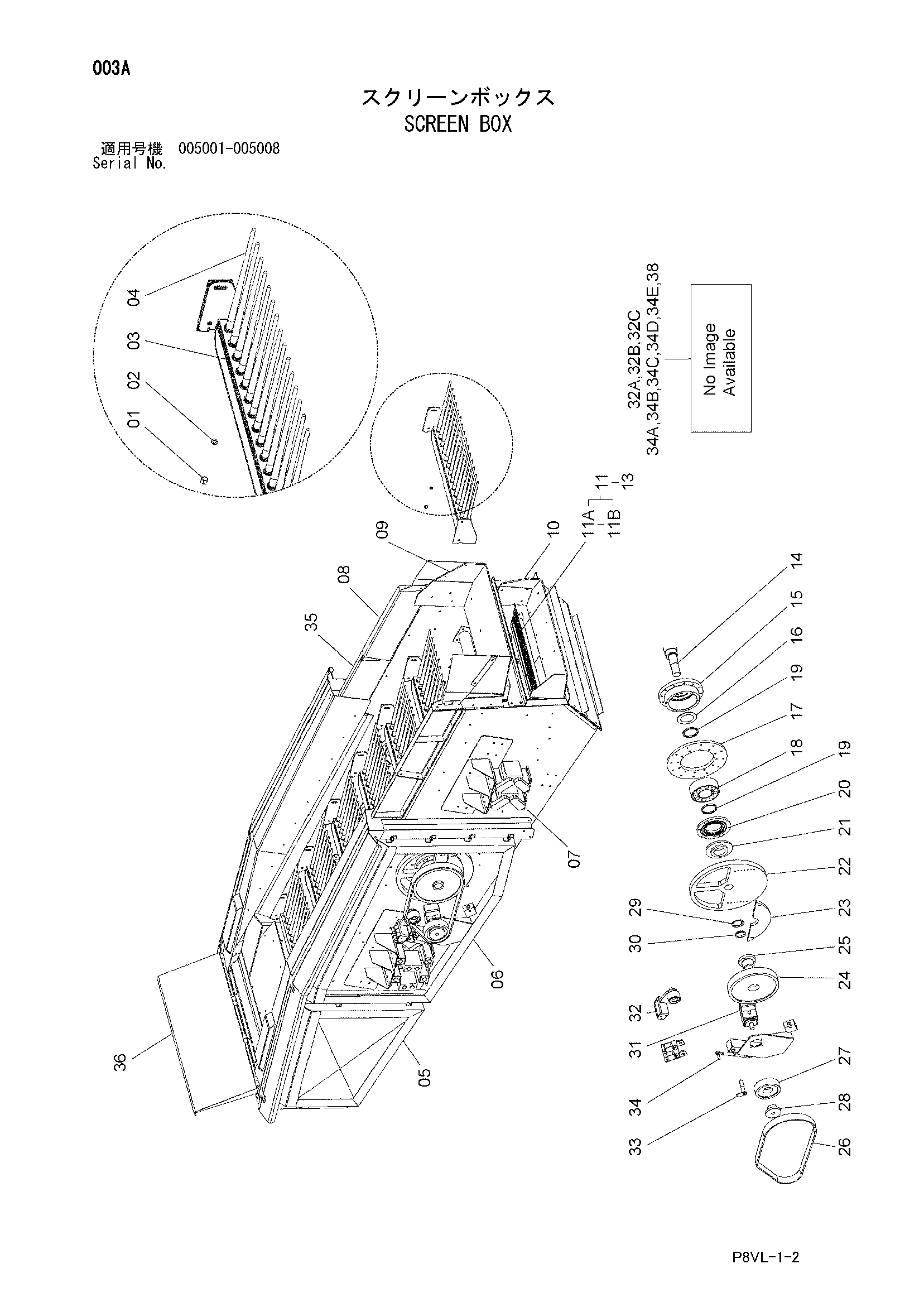

Заводская схема «Экран короб» для HITACHI FS165T. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	ERN24104954	Стопорная гайка
02	ERN24104953	Шайба коникал
03	ERN24109223	Кронштейн	7
04	ERN24107081	Палец
05	ERN24109227	Дверь	2
05	ERN205877	Дверь	2
06	ERN201657	Дверь	2
06	ERN205878	Дверь	2
07	ERN24109279	Резиновая подушка	8
08	ERN24100216	Крышка	2
09	ERN201989	Кхуте	1
09	ERN206378	Кхуте	1
10	ERN24109225	Кхуте	1
11	ERN133844	Палец в сборе8-20	15
11	ERN203073	Палец в сборе8-25	15
11	ERN24100321	Палец в сборе10-20	15
11A	ERN142486	Палец8mm	810
11A	ERN154134	Палец10mm	750
13	ERN24109226	Кронштейн	15
13	ERN206377	Кронштейн	15
14	ERN24109233	Вал	1
14	ERN205734	Вал	1
15	ERN201990	Корпус	1
16	ERN24109231	Уплотнение	2
17	ERN24109230	Фланец	2
17	ERN206380	Фланец	2
18	ERN24107313	Подшипник	2
19	ERN24109229	Проставка	2
20	ERN24109236	Уплотнение	2
21	ERN24109252	Уплотнение	2
22	ERN24100192	Противовес	2
22	ERN205735	Противовес	2
23	ERN24109234	Противовес	2
24	ERN109300	Шкив	1
25	ERN24104475	Втулка	1
26	ERN109303	Ремень	1
27	ERN109299	Шкив привод	1
28	ERN109308	Втулка	1
29	ERN24105311	Стопорная шайба	2
30	ERN24105310	Гайка	2
31	ERN201810	Гидромотор	1
32	ERN201991	Рукоять тентион	1
32A	ERN24109202	Резиновая подушка	1
32B	ERN109302	Втулка	1
32C	ERN109301	Шкив	1
33	ERN203020	Палец	1
34	ERN203021	Шток TIE	1
34C	ERN203022	Шток TIE	1
34D	ERN24103682	Гайка	1
35	ERN203023	Крышка	1
35	ERN206379	Крышка	1
36	ERN203133	Бункер	1
36	ERN205924	Бункер	1
38	ERN125502	Замок	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI FS165T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
