Ходовая часть — HITACHI FS165T

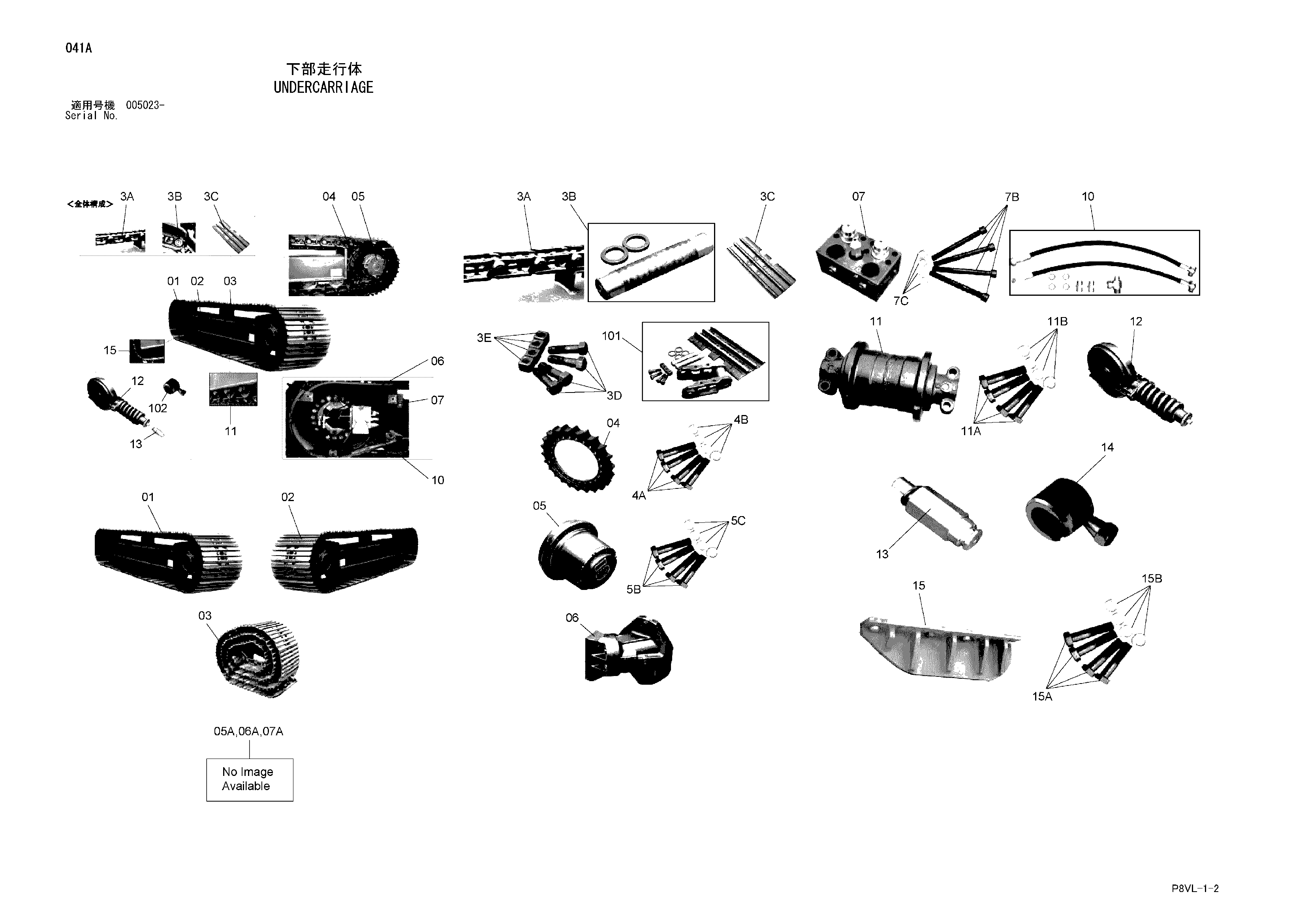

Заводская схема «Ходовая часть» для HITACHI FS165T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| ERN172129 | Гусеница | 1 | |
| 01 | ERN172278 | Гусеница L | 1 |
| 03 | ERN172280 | Башмак в сборе | 1 |
| 03A | ERN172281 | Гусеничная цепь в сборе | 1 |
| 03B | ERN172282 | Палец | 1 |
| 03C | ERN172283 | Башмак | 53 |
| 03D | ERN154427 | Болт башмак | 212 |
| 03E | ERN154426 | Гайка башмак | 212 |
| 04 | ERN172285 | Звёздочка | 1 |
| 04A | ERN172286 | Болт | 20 |
| 04B | ERN172287 | Шайба | 20 |
| 05 | ERN172288 | Короб шестерня | 1 |
| 05A | ERN172363 | Прокладка | 1 |
| 05B | ERN172290 | Болт | 20 |
| 05C | ERN172291 | Шайба | 20 |
| 06 | ERN172289 | Гидромотор | 1 |
| 06A | ERN172364 | Комплект уплотнений | 1 |
| 07 | ERN172292 | Гидрораспределитель | 1 |
| 07A | ERN172365 | Комплект уплотнений | 1 |
| 07B | ERN172293 | Болт | 8 |
| 07C | ERN172315 | Шайба | 8 |
| 10 | ERN172294 | В сборе шланг | 1 |
| 11 | ERN172295 | Каток нижний | 9 |
| 11A | ERN172296 | Болт | 36 |
| 11B | ERN154425 | Шайба | 36 |
| 12 | ERN172297 | Направляющее колесо в сборе | 1 |
| 13 | ERN172298 | Пресс-маслёнка | 1 |
| 15 | ERN172300 | Направляющая башмак | 2 |
| 15A | ERN154421 | Болт | 10 |
| 15B | ERN154425 | Шайба | 10 |
| 02 | ERN172279 | Гусеница R | 1 |
| 03 | ERN172280 | Башмак в сборе | 1 |
| 03A | ERN172281 | Гусеничная цепь в сборе | 1 |
| 03B | ERN172282 | Палец | 1 |
| 03C | ERN172283 | Башмак | 53 |
| 03D | ERN154427 | Болт башмак | 212 |
| 03E | ERN154426 | Гайка башмак | 212 |
| 04 | ERN172285 | Звёздочка | 1 |
| 04A | ERN172286 | Болт | 20 |
| 04B | ERN172287 | Шайба | 20 |
| 05 | ERN172288 | Короб шестерня | 1 |
| 05A | ERN172363 | Прокладка | 1 |
| 05B | ERN172290 | Болт | 20 |
| 05C | ERN172291 | Шайба | 20 |
| 06 | ERN172289 | Гидромотор | 1 |
| 06A | ERN172364 | Комплект уплотнений | 1 |
| 07 | ERN172292 | Гидрораспределитель | 1 |
| 07A | ERN172365 | Комплект уплотнений | 1 |
| 07B | ERN172293 | Болт | 8 |
| 07C | ERN172315 | Шайба | 8 |
| 10 | ERN172294 | Шланг комплект | 1 |
| 11 | ERN172295 | Каток нижний | 9 |
| 11A | ERN172296 | Болт | 36 |
| 11B | ERN154425 | Шайба | 36 |
| 12 | ERN172297 | Направляющее колесо в сборе | 1 |
| 13 | ERN172298 | Пресс-маслёнка | 1 |
| 15 | ERN172300 | Направляющая башмак | 2 |
| 15A | ERN154421 | Болт | 10 |
| 15B | ERN154425 | Шайба | 10 |
| 101 | ERN172284 | Комплект репаир | 1 |
| 102 | 944771 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FS165T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
