Гидравлический узел в сборе — HITACHI FS165T

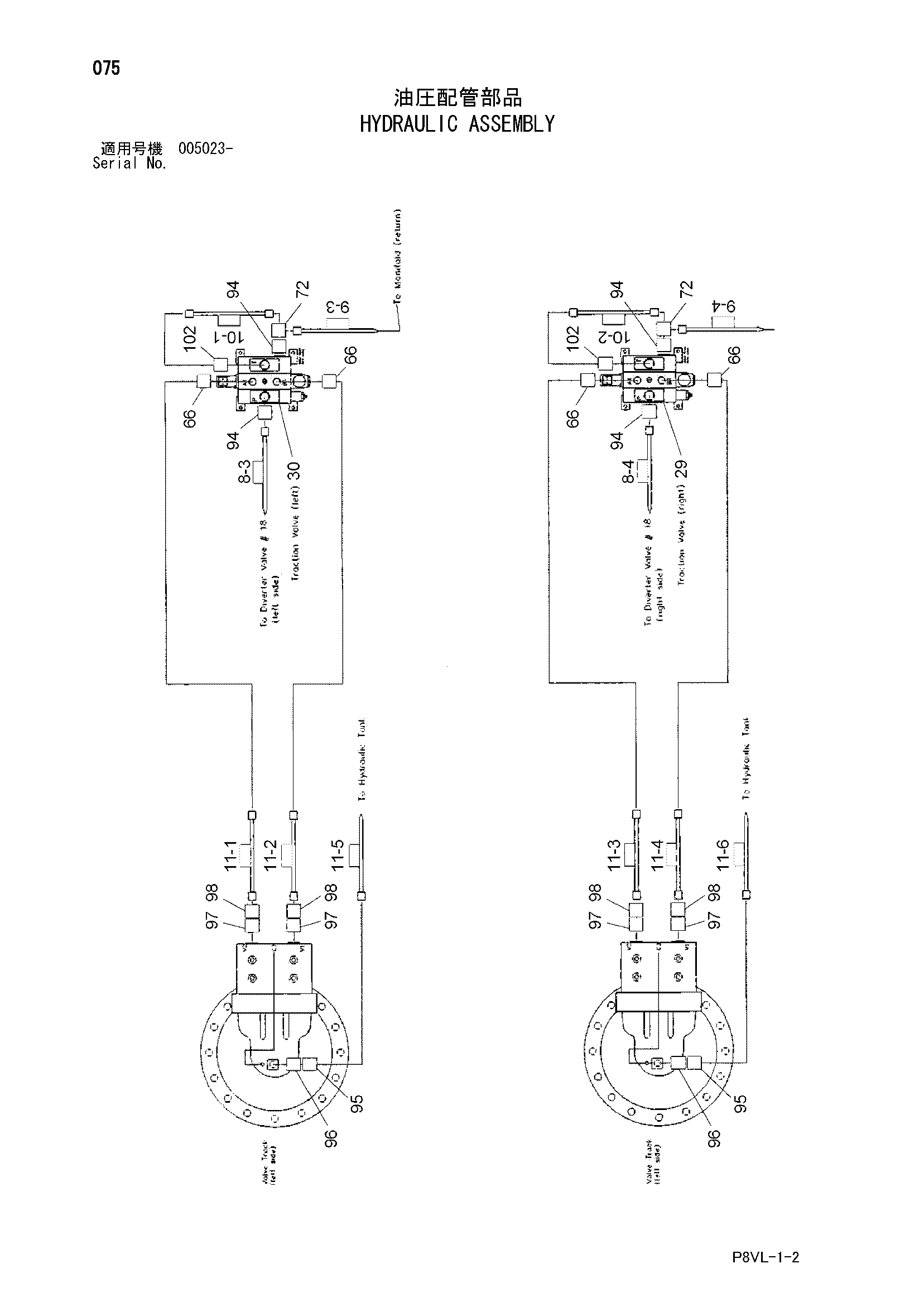

Заводская схема «Гидравлический узел в сборе» для HITACHI FS165T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 29 | ERN146106 | Клапан | 1 |
| 30 | ERN146108 | Клапан | 1 |
| 66 | ERN24200061 | Адаптер | 4 |
| 72 | ERN24204839 | Тройник | 2 |
| 94 | ERN24200021 | Адаптер | 4 |
| 95 | ERN24204267 | Адаптер | 2 |
| 96 | ERN24204533 | Угловой штуцер | 2 |
| 97 | ERN24205102 | Уплотнительное кольцо | 4 |
| 98 | ERN24205098 | Адаптер | 4 |
| 102 | ERN24204382 | Адаптер | 2 |
| 8-3 | ERN134808 | Шланг | 1 |
| 8-4 | ERN134809 | Шланг | 1 |
| 9-3 | ERN134802 | Шланг | 1 |
| 9-4 | ERN134803 | Шланг | 1 |
| 10-1 | ERN134820 | Шланг | 1 |
| 10-2 | ERN134821 | Шланг | 1 |
| 11-1 | ERN134816 | Шланг | 1 |
| 11-2 | ERN134817 | Шланг | 1 |
| 11-3 | ERN134818 | Шланг | 1 |
| 11-4 | ERN134819 | Шланг | 1 |
| 11-5 | ERN134844 | Шланг | 1 |
| 11-6 | ERN134845 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FS165T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
