Гидравлическая система — HITACHI FS165T

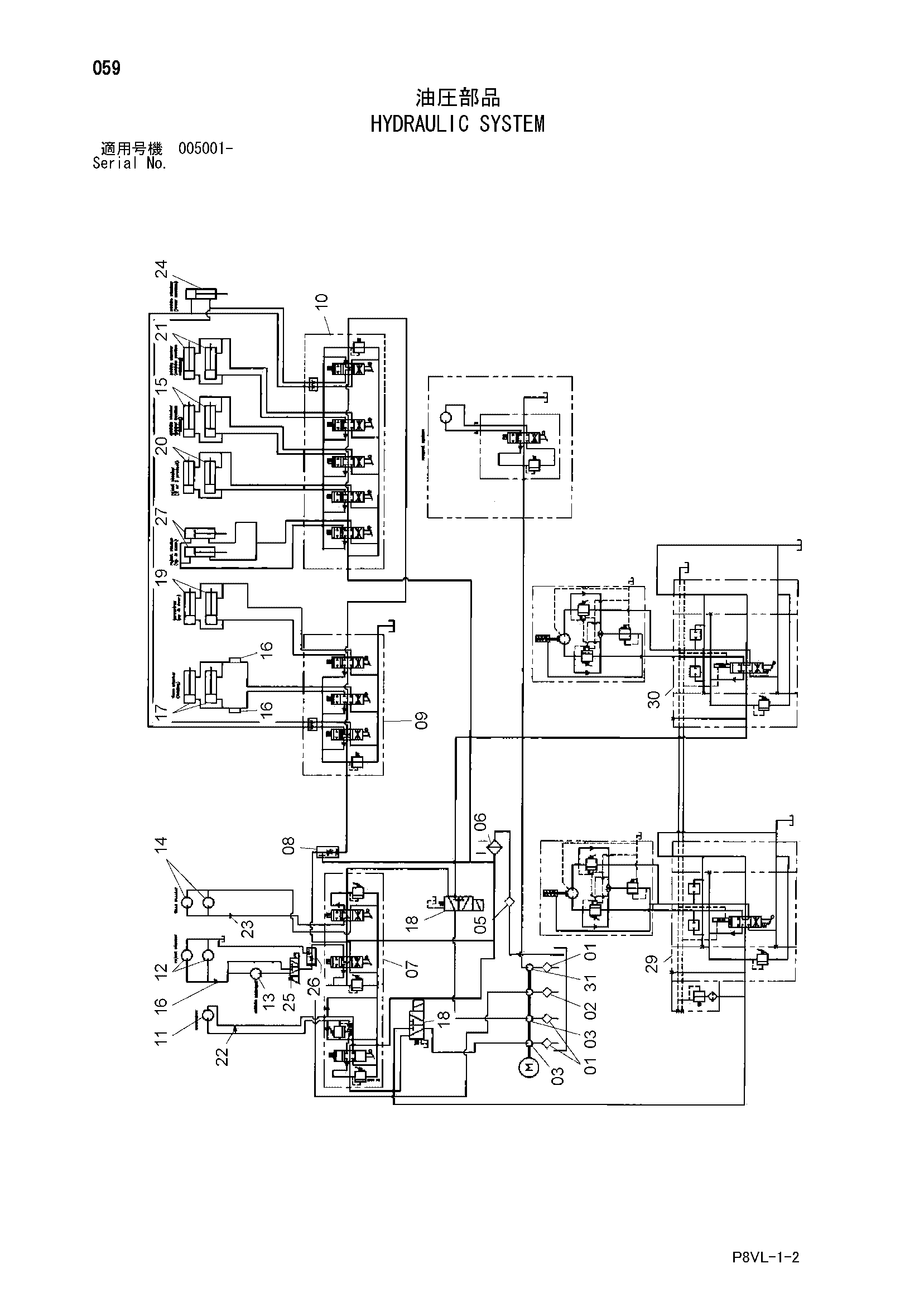

Заводская схема «Гидравлическая система» для HITACHI FS165T. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	ERN201190	Всасывающий фильтр	3
02	ERN24205203	Всасывающий фильтр	1
03	ERN201811	Шестерённый насос	1
03	ERN125581	Шестерённый насос	1
05	ERN24204922	Фильтр обратный	1
06	ERN24205289	Масляный радиатор	1
06	ERN146118	Масляный радиатор	1
07	ERN24203945	Гидрораспределитель	1
07	ERN201845	Гидрораспределитель	1
08	ERN24204848	Клапан регулировочный	1
09	ERN200470	Гидрораспределитель	1
10	ERN202762	Гидрораспределитель	1
11	ERN201810	Гидромотор	1
12	ERN24201499	Гидромотор	2
12	ERN204513	Гидромотор	2
13	ERN24205227	Гидромотор	1
13	ERN204520	Гидромотор	1
14	ERN24205227	Гидромотор	2
14	ERN204520	Гидромотор	2
15	ERN24202320	Гидроцилиндр. масляный	2
16	ERN200243	Клапан словретурн	3
17	ERN24205319	Гидроцилиндр. масляный	2
18	ERN200223	Клапан селектор	2
18	ERN146095	Клапан селектор	2
19	ERN201775	Гидроцилиндр. масляный	2
20	ERN24206386	Гидроцилиндр. масляный	2
21	ERN201697	Гидроцилиндр. масляный	2
22	ERN24109243	Обратный клапан	1
23	ERN24204703	Обратный клапан	1
24	ERN24202321	Гидроцилиндр. масляный	1
25	ERN201653	Клапан селектор	1
26	ERN24206371	Клапан регулировочный	1
27	ERN24205261	Гидроцилиндр. масляный	2
29	ERN201807	Клапан	1
29	ERN146106	Клапан	1
30	ERN201808	Клапан	1
30	ERN146108	Клапан	1
31	ERN124213	Всасывающий фильтр	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI FS165T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
