Гидравлический узел в сборе — HITACHI FS165T

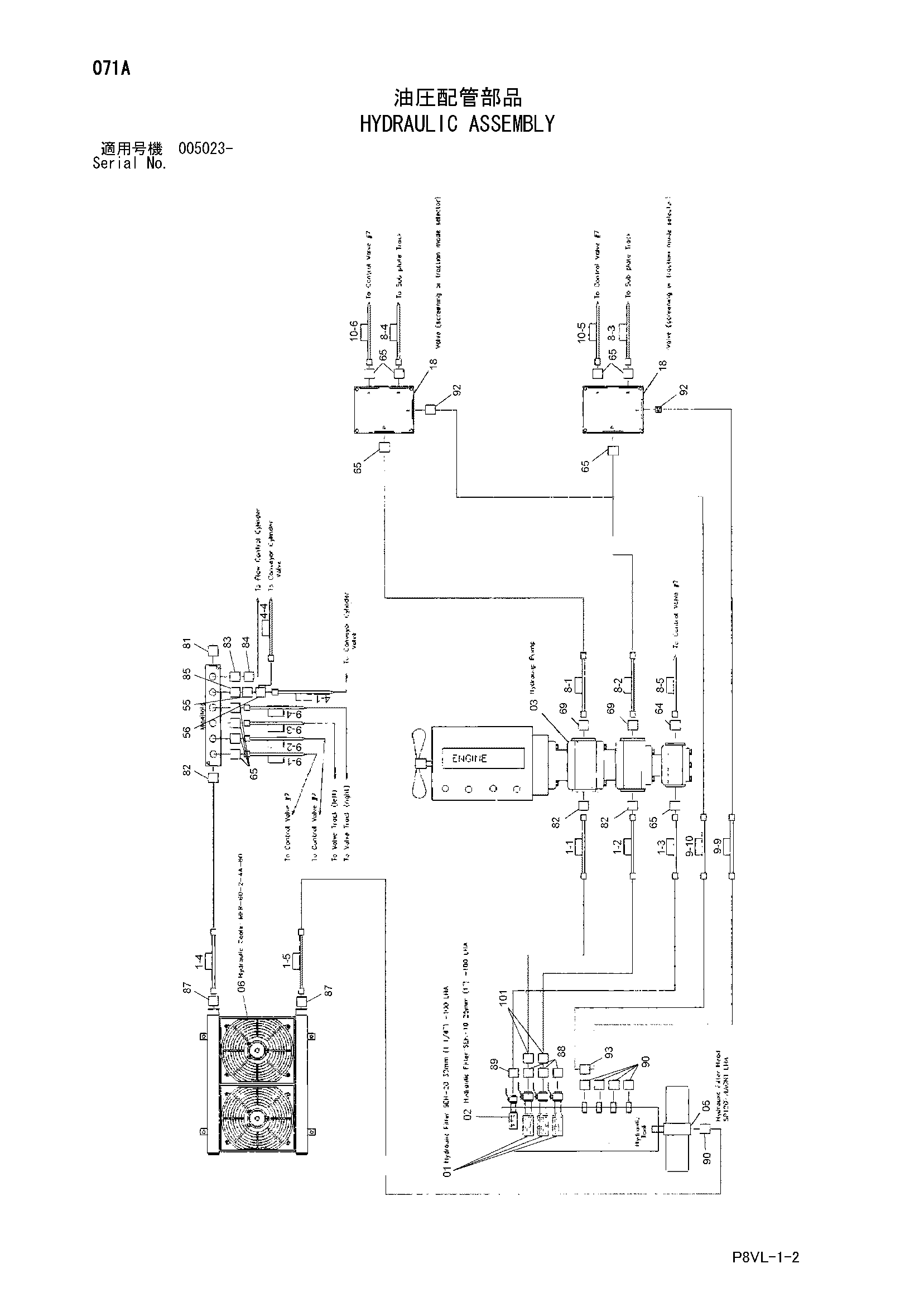

Заводская схема «Гидравлический узел в сборе» для HITACHI FS165T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | ERN201190 | Всасывающий фильтр | 3 |
| 02 | ERN24205203 | Всасывающий фильтр | 1 |
| 03 | ERN125581 | Шестерённый насос | 1 |
| 05 | ERN24204922 | Фильтр обратный | 1 |
| 06 | ERN146118 | Масляный радиатор | 1 |
| 18 | ERN146095 | Клапан селектор | 2 |
| 55 | ERN24200044 | Адаптер | 1 |
| 56 | ERN105940 | Тройник | 2 |
| 64 | ERN24200265 | Адаптер | 1 |
| 65 | ERN24200136 | Адаптер | 11 |
| 69 | ERN24205234 | Адаптер | 2 |
| 81 | ERN105973 | Адаптер | 1 |
| 82 | ERN24201034 | Адаптер | 3 |
| 83 | ERN24204832 | Адаптер | 1 |
| 84 | ERN24204190 | Угловой штуцер | 1 |
| 85 | ERN24204749 | Адаптер | 1 |
| 87 | ERN24205246 | Угловой штуцер | 2 |
| 88 | ERN24204286 | Адаптер | 3 |
| 89 | ERN24204283 | Адаптер | 1 |
| 90 | ERN24205080 | Адаптер | 5 |
| 92 | ERN24200788 | Угловой штуцер | 2 |
| 93 | ERN24204873 | Тройник | 1 |
| 101 | ERN24201640 | Переходник S | 2 |
| 1-1 | ERN134795 | Шланг всасывание | 1 |
| 1-2 | ERN134796 | Шланг всасывание | 1 |
| 1-3 | ERN134799 | Шланг всасывание | 1 |
| 1-4 | ERN134797 | Шланг радиатора | 1 |
| 1-5 | ERN134798 | Шланг радиатора | 1 |
| 4-1 | ERN134825 | Шланг | 1 |
| 4-4 | ERN134842 | Шланг | 1 |
| 8-1 | ERN134804 | Шланг | 1 |
| 8-2 | ERN134805 | Шланг | 1 |
| 8-3 | ERN134808 | Шланг | 1 |
| 8-4 | ERN134809 | Шланг | 1 |
| 8-5 | ERN134826 | Шланг | 1 |
| 9-1 | ERN134800 | Шланг | 1 |
| 9-2 | ERN134801 | Шланг | 1 |
| 9-3 | ERN134802 | Шланг | 1 |
| 9-4 | ERN134803 | Шланг | 1 |
| 9-9 | ERN134886 | Шланг | 1 |
| 9-10 | ERN134887 | Шланг | 1 |
| 10-5 | ERN134807 | Шланг | 1 |
| 10-6 | ERN134806 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FS165T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
