Электрическая система (1) — HITACHI FS165T

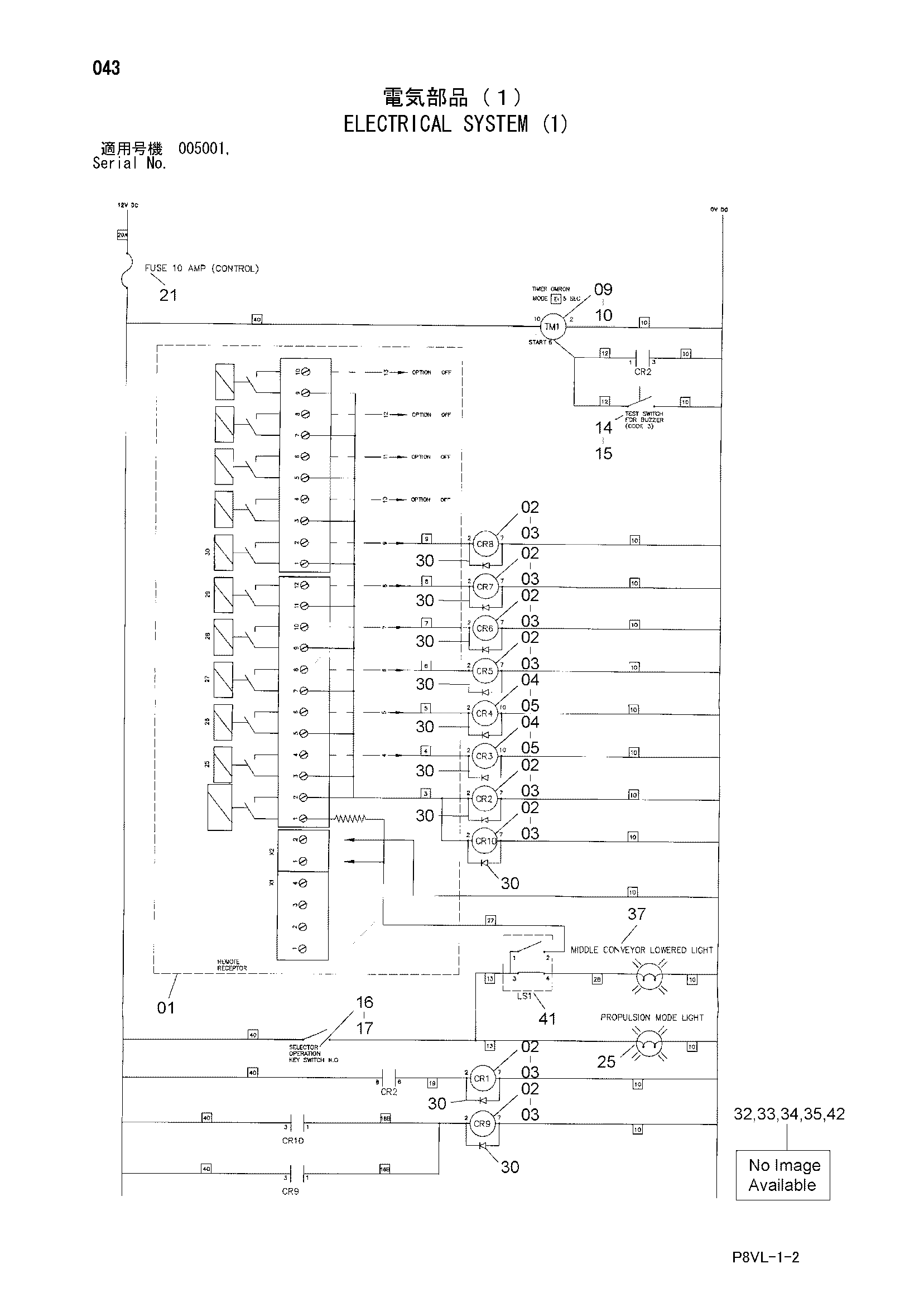

Заводская схема «Электрическая система (1)» для HITACHI FS165T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | ERN200232 | Ремоте-контрол | 1 |
| 02 | ERN24500746 | Реле | 8 |
| 03 | ERN24500452 | Базовый реле | 8 |
| 04 | ERN24504631 | Реле | 2 |
| 05 | ERN24500451 | Базовый реле | 2 |
| 09 | ERN24505000 | Таймер | 1 |
| 10 | ERN24500766 | Базовый таймер | 1 |
| 14 | ERN24504060 | Выключатель тоггле | 3 |
| 15 | ERN24504061 | Уплотнение выключатель | 3 |
| 16 | ERN200297 | Выключатель шпонка | 1 |
| 17 | ERN24502718 | Контактор | 1 |
| 21 | ERN24504801 | Предохранитель10A | 1 |
| 25 | ERN24502881 | Фонарь | 1 |
| 30 | ERN24501744 | Диод | 12 |
| 32 | ERN24504784 | Блокировка панель | 1 |
| 33 | ERN24504786 | Короб пластина | 1 |
| 34 | ERN24504785 | Короб управление | 1 |
| 35 | ERN201038 | Короб аккумулятор | 1 |
| 37 | ERN201717 | Фонарь | 1 |
| 41 | ERN24509008 | Выключатель концевой | 1 |
| 42 | ERN202455 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FS165T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
